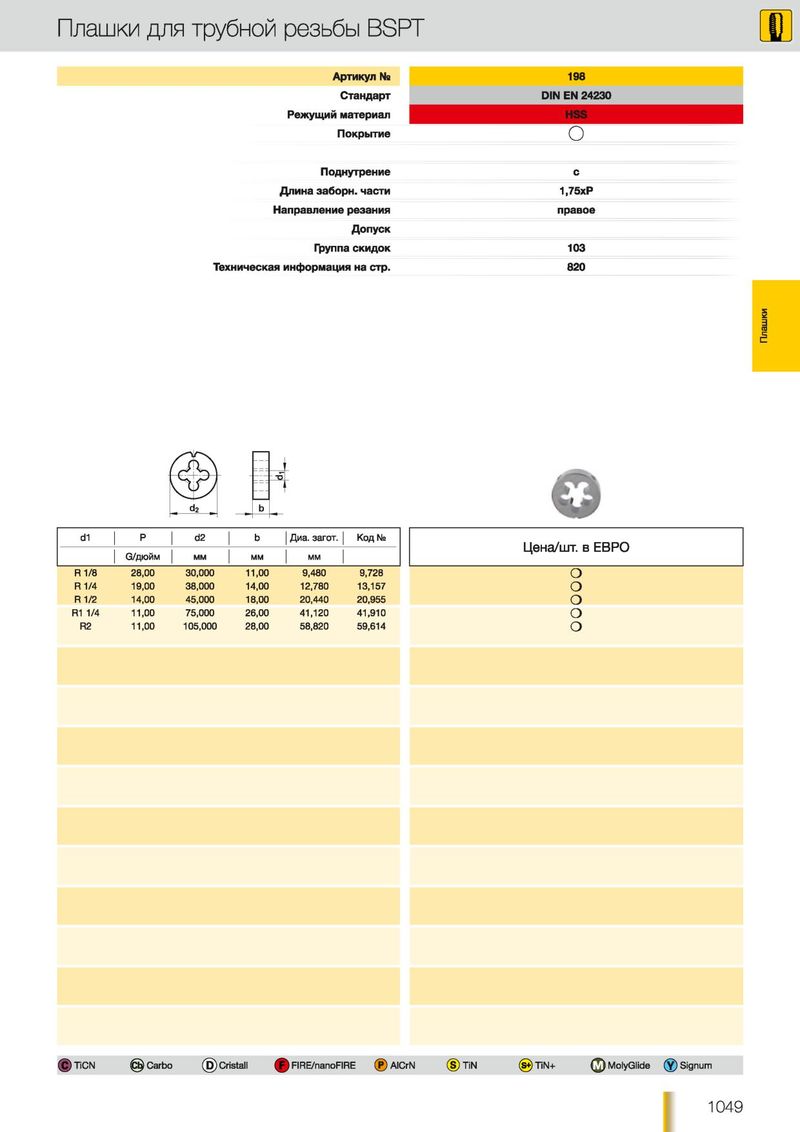

Плашки для трубной резьбы BSPT
Стандарт DIN EN 24230
Режущий материал
Покрытие О
Поднутрение с
| Длина заборн. части | 1,75хР | |||
| Направление резания | правое | |||
| Допуск | ||||
| Группа скидок | 103 | |||
| Техническая информация на стр. | 820 |
| d1 | Р | d2 | b | | Диа. загот. | | Код № | |
| Ц ен а/ш т. в ЕВРО | ||||||
| | G/дюйм | М М | М М | М М | |||
| R 1/8 | 28,00 | 30,000 | 11,00 | 9,480 | 9,728 | О |
| R 1/4 | 19,00 | 38,000 | 14,00 | 12,780 | 13,157 | О |
| R 1/2 | 14,00 | 45,000 | 18,00 | 20,440 | 20,955 | о |
| о | ||||||
| R1 1/4 | 11,00 | 75,000 | 26,00 | 41,120 | 41,910 | |
| R2 | 11,00 | 105,000 | 28,00 | 58,820 | 59,614 | о |
