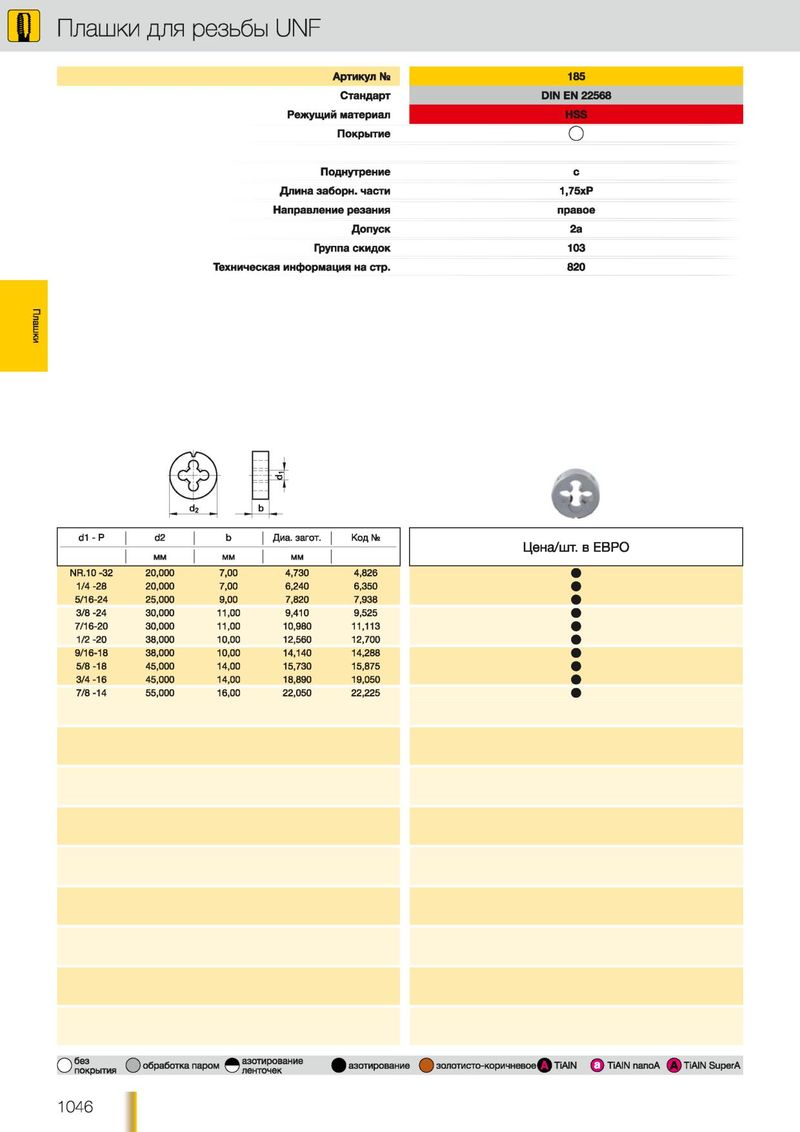

Р Плашки для резьбы UNF
Стандарт DIN EN 22568
Режущий материал
Покрытие О
Поднутрение с
Длина заборн. части 1,75хР
Направление резания правое
Допуск 2а
Группа скидок 103
Техническая информация на стр. 820
| d1 -Р | d 2 | ь | Диа. загот. | Код № | ||
| М М | М М | М М | ||||
| NR.10-32 | 20,000 | 7,00 | 4,730 | 4,826 | ||
| 1/4 -28 | 20,000 | 7,00 | 6,240 | 6,350 | ||
| 5/16-24 | 25,000 | 9,00 | 7,820 | 7,938 | ||
| 3/8 -24 | 30,000 | 11,00 | 9,410 | 9,525 | ||
| 7/16-20 | 30,000 | 11,00 | 10,980 | 11,113 | ||
| 1/2 -20 | 38,000 | 10,00 | 12,560 | 12,700 | ||
| 9/16-18 | 38,000 | 10,00 | 14,140 | 14,288 | ||
| 5/8-18 | 45,000 | 14,00 | 15,730 | 15,875 | ||
| 3/4-16 | 45,000 | 14,00 | 18,890 | 19,050 | ||
| 7/8-14 | 55,000 | 16,00 | 22,050 | 22,225 |
