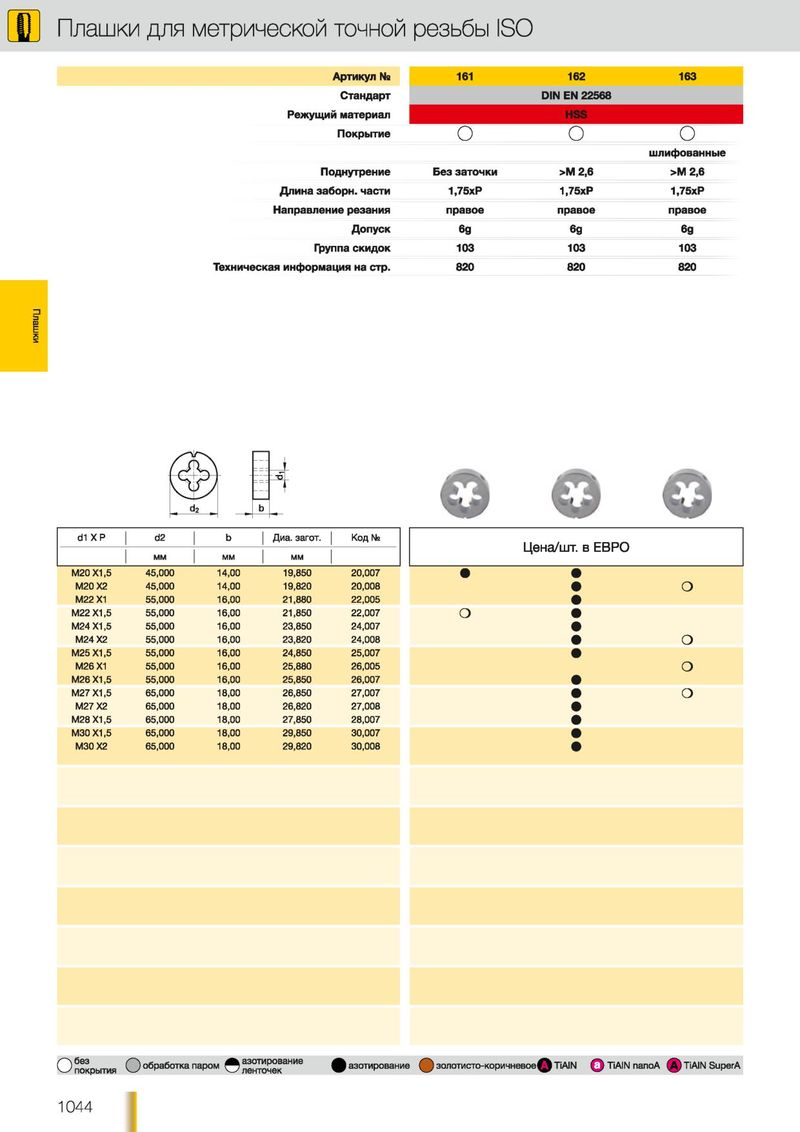

Р Плашки для метрической точной резьбы ISO
| Артикул Ns | 161 | 162 | 163 |
| Стандарт | DIN EN 22568 | ||
| Режущий материал | |||
| Покрытие | О | О | О шлифованные |
| Поднутрение | Без заточки | >М 2,6 | >М 2,6 |
| Длина заборн. части | 1,75хР | 1,75хР | 1,75хР |
| Направление резания | правое | правое | правое |
| Допуск | 6д | 6д | бд |
| Группа скидок | 103 | 103 | 103 |
| Техническая информация на стр. | 820 | 820 | 820 |
| О | , — V Ту | , — V Ту | |||||||
| d1 ХР | d2 | Ь | Диа. загот. | Код № | / ЕВРО | ||||
| М М | М М | М М | Ценашт. в | ||||||
| М20Х1.5 | 45,000 | 14,00 | 19,850 | 20,007 | |||||
| М20Х2 | 45,000 | 14,00 | 19,820 | 20,008 | О | ||||
| М22Х1 | 55,000 | 16,00 | 21,880 | 22,005 | |||||
| М22Х1.5 | 55,000 | 16,00 | 21,850 | 22,007 | О | ||||
| М24Х1.5 | 55,000 | 16,00 | 23,850 | 24,007 | |||||
| М24Х2 | 55,000 | 16,00 | 23,820 | 24,008 | О | ||||
| М25Х1.5 | 55,000 | 16,00 | 24,850 | 25,007 | |||||
| М26Х1 | 55,000 | 16,00 | 25,880 | 26,005 | о | ||||
| М26Х1.5 | 55,000 | 16,00 | 25,850 | 26,007 | |||||
| М27Х1.5 | 65,000 | 18,00 | 26,850 | 27,007 | о | ||||
| М27Х2 | 65,000 | 18,00 | 26,820 | 27,008 | |||||
| М28Х1.5 | 65,000 | 18,00 | 27,850 | 28,007 | |||||
| М30Х1.5 | 65,000 | 18,00 | 29,850 | 30,007 | |||||
| М30Х2 | 65,000 | 18,00 | 29,820 | 30,008 |
ЛЛбез О
Обработка паром |азотирование золотисто-коричневое 1^1 TiAIN Q TiAIN nanoA (A) TiAIN SuperA
0 0 покрытия
