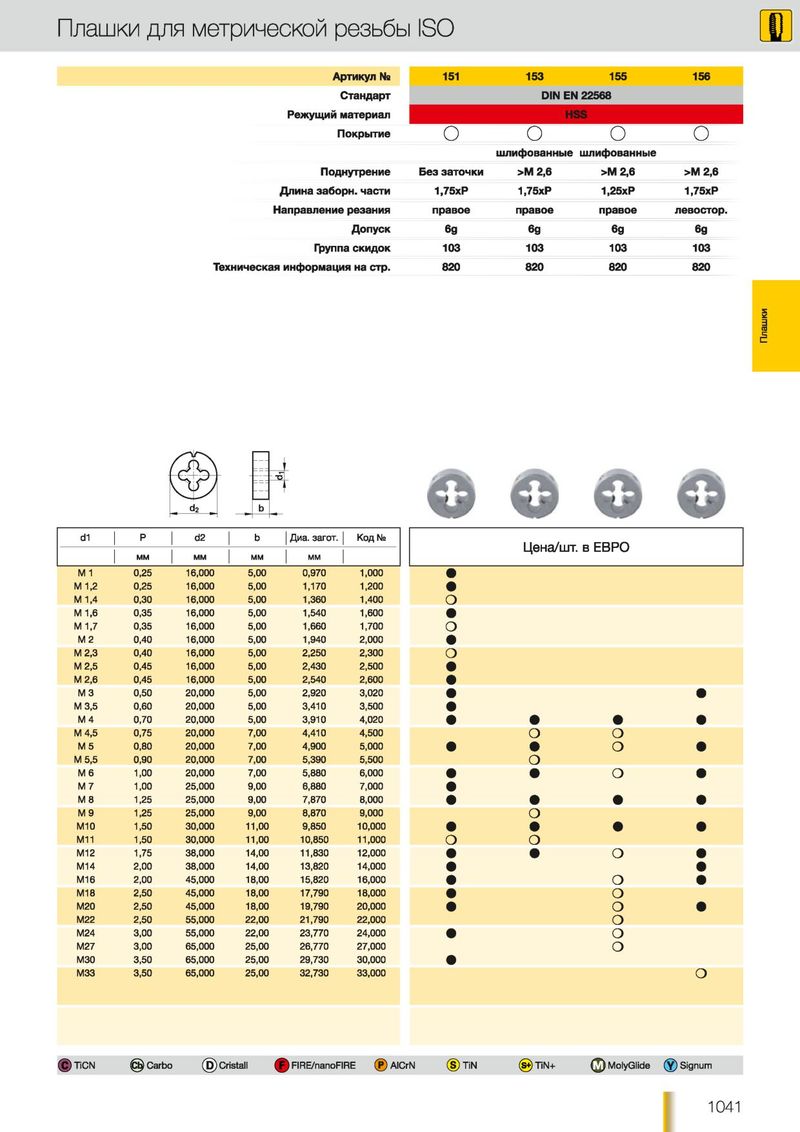

Плашки для метрической резьбы ISO
Стандарт DIN EN 22568
Режущий материал
| Покрытие О | О | О | О | ||
| шлифованные шлифованные | |||||
| Поднутрение | Без заточки | >М 2,6 | >М 2,6 | >М 2,6 | |
| Длина заборн. части | 1,75хР | 1,75хР | 1,25хР | 1,75хР | |
| Направление резания | правое | правое | правое | левостор. | |
| Допуск 6д | 6д | бд | бд | ||
| Группа скидок | 103 | 103 | 103 | 103 | |
| Техническая информация на стр. | 820 | 820 | 820 | 820 |
О О О О
01 Р d2 b Диа. загот. Код №
Ц ен а/ш т. в ЕВРО
| М 1 | 0,25 | 16,000 | 5,00 | 0,970 | 1,000 | • | |||
| М 1,2 | 0,25 | 16,000 | 5,00 | 1,170 | 1,200 | • | |||
| М 1,4 | 0,30 | 16,000 | 5,00 | 1,360 | 1,400 | О | |||
| М 1,6 | 0,35 | 16,000 | 5,00 | 1,540 | 1,600 | • | |||
| М 1,7 | 0,35 | 16,000 | 5,00 | 1,660 | 1,700 | О | |||
| М 2 | 0,40 | 16,000 | 5,00 | 1,940 | 2,000 | • | |||
| о | |||||||||
| М 2,3 | 0,40 | 16,000 | 5,00 | 2,250 | 2,300 | ||||
| М 2,5 | 0,45 | 16,000 | 5,00 | 2,430 | 2,500 | • | |||
| М 2,6 | 0,45 | 16,000 | 5,00 | 2,540 | 2,600 | • | |||
| М 3 | 0,50 | 20,000 | 5,00 | 2,920 | 3,020 | • | • | ||
| М 3,5 | 0,60 | 20,000 | 5,00 | 3,410 | 3,500 | • | |||
| М 4 | 0,70 | 20,000 | 5,00 | 3,910 | 4,020 | • | • | • | • |
| М 4,5 | 0,75 | 20,000 | 7,00 | 4,410 | 4,500 | о | о | ||
| о | |||||||||
| М 5 | 0,80 | 20,000 | 7,00 | 4,900 | 5,000 | • | |||
| о• | • | ||||||||
| М 5,5 | 0,90 | 20,000 | 7,00 | 5,390 | 5,500 | ||||
| М б | 1,00 | 20,000 | 7,00 | 5,880 | 6,000 | о | |||
| М 7 | 1,00 | 25,000 | 9,00 | 6,880 | 7,000 | • | |||
| М 8 | 1,25 | 25,000 | 9,00 | 7,870 | 8,000 | • | • | • | • |
| М 9 | 1,25 | 25,000 | 9,00 | 8,870 | 9,000 | о | |||
| М10 | 1,50 | 30,000 | 11,00 | 9,850 | 10,000 | • | • | • | • |
| М11 | 1,50 | 30,000 | 11,00 | 10,850 | 11,000 | о | о | ||
| М12 | 1,75 | 38,000 | 14,00 | 11,830 | 12,000 | о | |||
| М14 | 2,00 | 38,000 | 14,00 | 13,820 | 14,000 | • | • | ||
| М16 | 2,00 | 45,000 | 18,00 | 15,820 | 16,000 | о | |||
| М18 | 2,50 | 45,000 | 18,00 | 17,790 | 18,000 | о | |||
| М20 | 2,50 | 45,000 | 18,00 | 19,790 | 20,000 | о | |||
| М22 | 2,50 | 55,000 | 22,00 | 21,790 | 22,000 | о | |||
| М24 | 3,00 | 55,000 | 22,00 | 23,770 | 24,000 | о | |||
| М27 | 3,00 | 65,000 | 25,00 | 26,770 | 27,000 | о | |||
| МЗО | 3,50 | 65,000 | 25,00 | 29,730 | 30,000 | • | |||
| МЗЗ | 3,50 | 65,000 | 25,00 | 32,730 | 33,000 | о |
