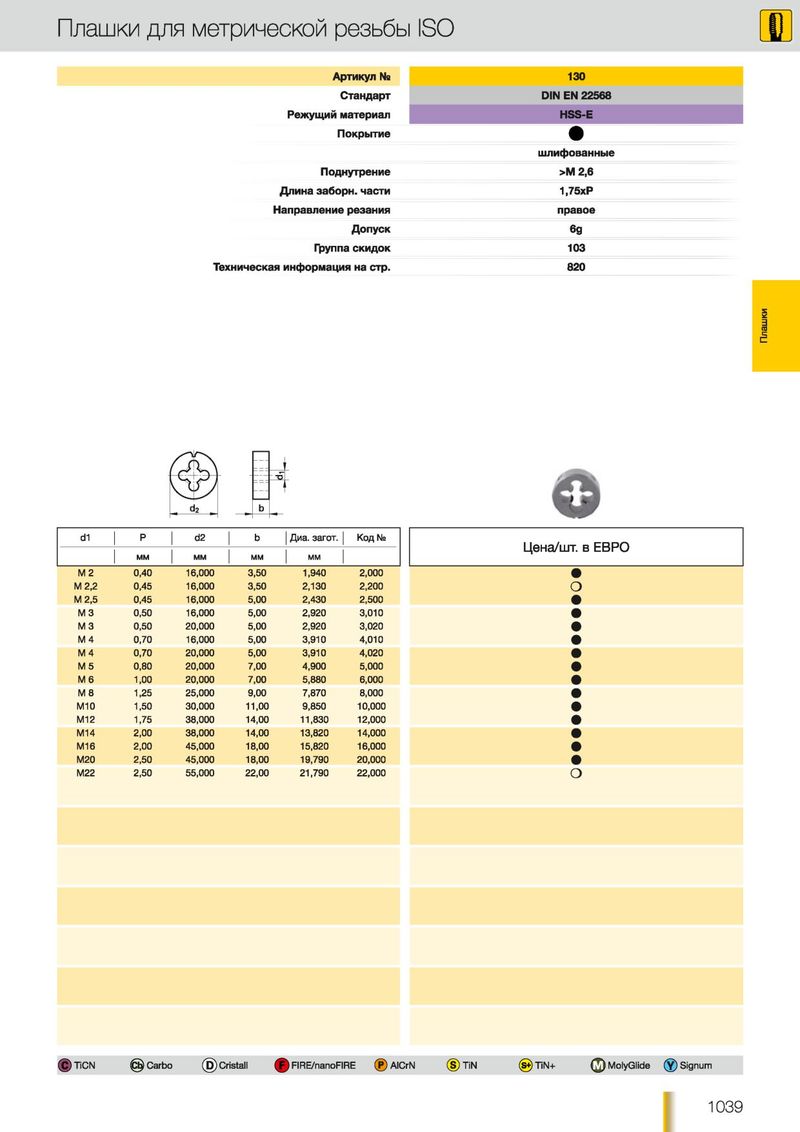

Плашки для метрической резьбы ISO
| Артикул Ns | 130 |
| Стандарт | DIN EN 22568 |
| Режущий материал | HSS-E |
| Покрытие | • |
| шлифованные | |
| Поднутрение | >М 2,6 |
| Длина заборн. части | 1,75хР |
| Направление резания | правое |
| Допуск | 6д |
| Группа скидок | 103 |
| Техническая информация на стр. | 820 |
| di | Р | d2 | b | Диа. загот. | Код № | / ЕВРО | ||
| Ценашт. в | ||||||||
| М М | М М | М М | М М | |||||
| М2 | 0,40 | 16,000 | 3,50 | 1,940 | 2,000 | |||
| М 2,2 | 0,45 | 16,000 | 3,50 | 2,130 | 2,200 | О | ||
| М 2,5 | 0,45 | 16,000 | 5,00 | 2,430 | 2,500 | |||
| М3 | 0,50 | 16,000 | 5,00 | 2,920 | 3,010 | |||
| М3 | 0,50 | 20,000 | 5,00 | 2,920 | 3,020 | |||
| М 4 | 0,70 | 16,000 | 5,00 | 3,910 | 4,010 | |||
| М 4 | 0,70 | 20,000 | 5,00 | 3,910 | 4,020 | |||
| М 5 | 0,80 | 20,000 | 7,00 | 4,900 | 5,000 | |||
| Мб | 1,00 | 20,000 | 7,00 | 5,880 | 6,000 | |||
| М 8 | 1,25 | 25,000 | 9,00 | 7,870 | 8,000 | |||
| М10 | 1,50 | 30,000 | 11,00 | 9,850 | 10,000 | |||
| М12 | 1,75 | 38,000 | 14,00 | 11,830 | 12,000 | |||
| М14 | 2,00 | 38,000 | 14,00 | 13,820 | 14,000 | |||
| М16 | 2,00 | 45,000 | 18,00 | 15,820 | 16,000 | |||
| М20 | 2,50 | 45,000 | 18,00 | 19,790 | 20,000 | |||
| М22 | 2,50 | 55,000 | 22,00 | 21,790 | 22,000 | О |
