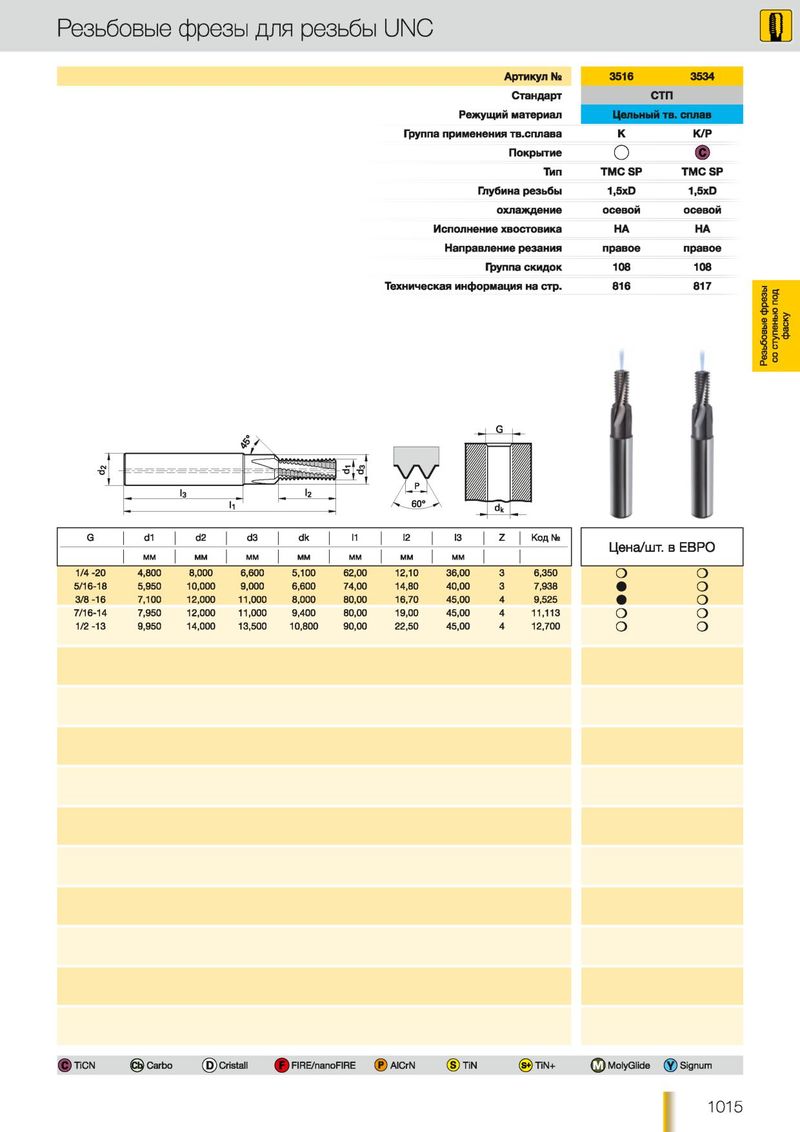

Резьбовые фрезы для резьбы UNC
| Артикул Ns | 3516 | 3534 | |
| Стандарт | СТП | ||
| Режущий материал | Цельн | ый тв. | сплав |
| Группа применения тв.сплава | К | К/Р | |
| Покрытие | О | • | |
| Тип | ТМС SP | ТМС SP | |
| Глубина резьбы | 1,5xD | 1,5xD | |
| охлаждение | осевой | осевой | |
| Исполнение хвостовика | НА | НА | |
| Направление резания | правое | правое | |
| Группа скидок | 108 | 108 | |
| Техническая информация на стр. | 816 | 817 |
| G | d1 | d2 | d3 | dk | 11 | I2 | I3 | Z | Код № | |||
| Ц ен а/ш т. в ЕВРО | ||||||||||||
| М М | М М | М М | М М | М М | М М | М М | ||||||
| 1/4 -20 | 4,800 | 8,000 | 6,600 | 5,100 | 62,00 | 12,10 | 36,00 | 3 | 6,350 | О | о | |
| 5/16-18 | 5,950 | 10,000 | 9,000 | 6,600 | 74,00 | 14,80 | 40,00 | 3 | 7,938 | о | ||
| 3/8-16 | 7,100 | 12,000 | 11,000 | 8,000 | 80,00 | 16,70 | 45,00 | 4 | 9,525 | о | ||
| О | о | |||||||||||
| 7/16-14 | 7,950 | 12,000 | 11,000 | 9,400 | 80,00 | 19,00 | 45,00 | 4 | 11,113 | |||
| 1/2-13 | 9,950 | 14,000 | 13,500 | 10,800 | 90,00 | 22,50 | 45,00 | 4 | 12,700 | О | о |
