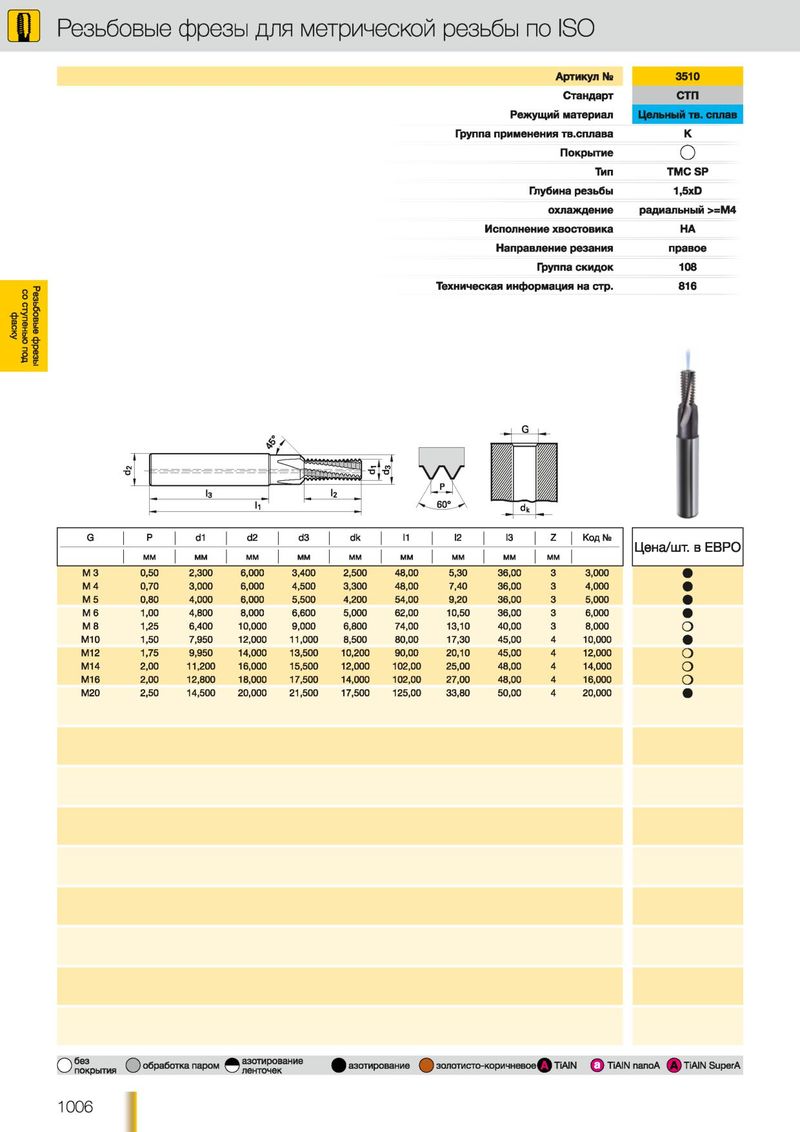

Каталог Guhring резьбонарезной инструмент - страница 278
Навигация
Каталог Guhring программа метчиков высочайшего качества PowerTap
Каталог Guhring инструмент PKD CBN
Каталог Guhring техническая документация
Каталог Guhring пластины PKD и CBN
Каталог Guhring сверла со сменными пластинами
Каталог Guhring высокопроизводительный инструмент по отличной цене SuperLine
| Артикул № | 3510 |
| Стандарт | СТП |
| Режущий материал | Цельный тв. сплав |
| Группа применения тв.сплава | К |
| Покрытие | О |
| Тип | ТМС SP |
| Глубина резьбы | 1,5xD |
| охлаждение | радиальный >=М4 |
| Исполнение хвостовика | НА |
| Направление резания | правое |
| Группа скидок | 108 |
| Техническая информация на стр. | 816 |
| G | Р | d1 | d2 | d3 | dk | п | I2 | I3 | I Z | Код № | |
| М М | М М | М М | М М | мм | мм | мм | мм | М М | Цена/шт. в ЕВРО | ||
| М 3 | 0,50 | 2,300 | 6,000 | 3,400 | 2,500 | 48,00 | 5,30 | 36,00 | 3 | 3,000 | • |
| М 4 | 0,70 | 3,000 | 6,000 | 4,500 | 3,300 | 48,00 | 7,40 | 36,00 | 3 | 4,000 | • |
| М 5 | 0,80 | 4,000 | 6,000 | 5,500 | 4,200 | 54,00 | 9,20 | 36,00 | 3 | 5,000 | • |
| Мб | 1,00 | 4,800 | 8,000 | 6,600 | 5,000 | 62,00 | 10,50 | 36,00 | 3 | 6,000 | • |
| М 8 | 1,25 | 6,400 | 10,000 | 9,000 | 6,800 | 74,00 | 13,10 | 40,00 | 3 | 8,000 | О |
| М10 | 1,50 | 7,950 | 12,000 | 11,000 | 8,500 | 80,00 | 17,30 | 45,00 | 4 | 10,000 | • |
| М12 | 1,75 | 9,950 | 14,000 | 13,500 | 10,200 | 90,00 | 20,10 | 45,00 | 4 | 12,000 | О |
| М14 | 2,00 | 11,200 | 16,000 | 15,500 | 12,000 | 102,00 | 25,00 | 48,00 | 4 | 14,000 | о |
| М16 | 2,00 | 12,800 | 18,000 | 17,500 | 14,000 | 102,00 | 27,00 | 48,00 | 4 | 16,000 | о |
| М20 | 2,50 | 14,500 | 20,000 | 21,500 | 17,500 | 125,00 | 33,80 | 50,00 | 4 | 20,000 | • |
