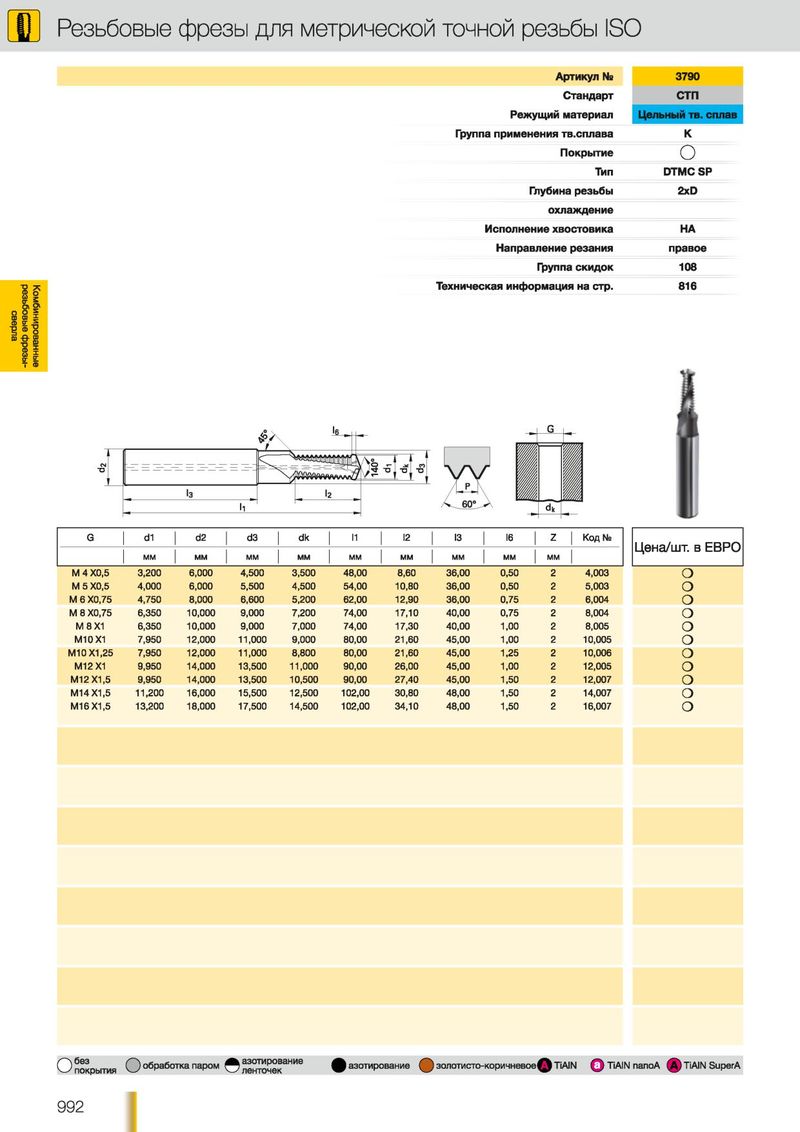

| Артикул № | 3790 |
| Стандарт | СТП |
| Режущий материал | Цельный тв. сплав |
| Группа применения тв.сплава | К |
| Покрытие | `О` |
| Тип | DTMC SP |
| Глубина резьбы | 2xD |
| охлаждение | |
| Исполнение хвостовика | НА |
| Направление резания | правое |
| Группа скидок | 108 |
| Техническая информация на стр. | 816 |
| G | d1 | d2 | d3 | dk | 11 | I2 | I3 | I6 | I Z | Код № | / ЕВРО |
| М М | мм | М М | М М | мм | мм | мм | мм | мм | Ценашт. в | ||
| М 4 Х0,5 | 3,200 | 6,000 | 4,500 | 3,500 | 48,00 | 8,60 | 36,00 | 0,50 | 2 | 4,003 | О |
| М 5 Х0,5 | 4,000 | 6,000 | 5,500 | 4,500 | 54,00 | 10,80 | 36,00 | 0,50 | 2 | 5,003 | О |
| М 6 Х0.75 | 4,750 | 8,000 | 6,600 | 5,200 | 62,00 | 12,90 | 36,00 | 0,75 | 2 | 6,004 | о |
| М 8 Х0,75 | 6,350 | 10,000 | 9,000 | 7,200 | 74,00 | 17,10 | 40,00 | 0,75 | 2 | 8,004 | о |
| М8Х1 | 6,350 | 10,000 | 9,000 | 7,000 | 74,00 | 17,30 | 40,00 | 1,00 | 2 | 8,005 | о |
| М10Х1 | 7,950 | 12,000 | 11,000 | 9,000 | 80,00 | 21,60 | 45,00 | 1,00 | 2 | 10,005 | о |
| М10Х1.25 | 7,950 | 12,000 | 11,000 | 8,800 | 80,00 | 21,60 | 45,00 | 1,25 | 2 | 10,006 | о |
| М12Х1 | 9,950 | 14,000 | 13,500 | 11,000 | 90,00 | 26,00 | 45,00 | 1,00 | 2 | 12,005 | о |
| М12Х1.5 | 9,950 | 14,000 | 13,500 | 10,500 | 90,00 | 27,40 | 45,00 | 1,50 | 2 | 12,007 | о |
| М14Х1.5 | 11,200 | 16,000 | 15,500 | 12,500 | 102,00 | 30,80 | 48,00 | 1,50 | 2 | 14,007 | о |
| М16Х1.5 | 13,200 | 18,000 | 17,500 | 14,500 | 102,00 | 34,10 | 48,00 | 1,50 | 2 | 16,007 | о |
