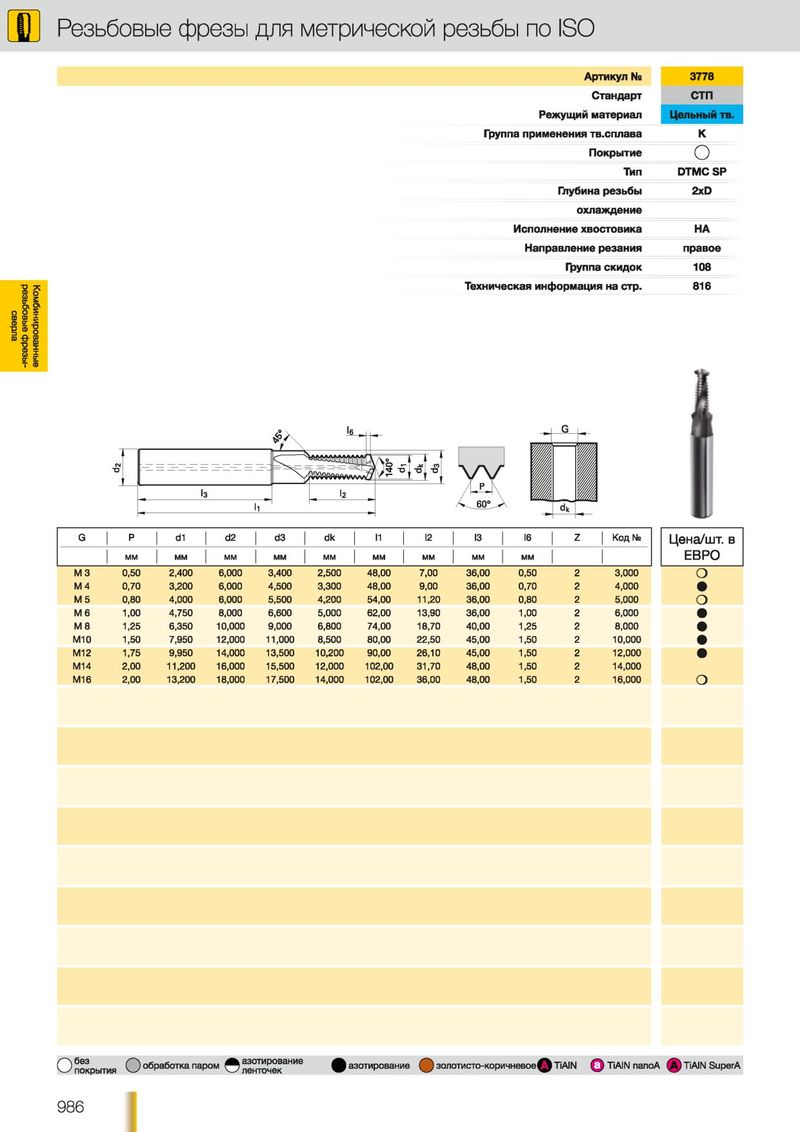

| Артикул Ns | 3778 |
| Стандарт | СТП |
| Режущий материал | Цельный тв. |
| Группа применения тв.сплава | К |
| Покрытие | О |
| Тип | DTMC SP |
| Глубина резьбы | 2xD |
| охлаждение | |
| Исполнение хвостовика | НА |
| Направление резания | правое |
| Группа скидок | 108 |
| Техническая информация на стр. | 816 |
Q Р d1 d2 d3 dk '1 I2 I3 I6 Z | Код № Ц ен а/ш т. в
ЕВРО
| М 3 | 0,50 | 2,400 | 6,000 | 3,400 | 2,500 | 48,00 | 7,00 | 36,00 | 0,50 | 2 | 3,000 | О |
| М 4 | 0,70 | 3,200 | 6,000 | 4,500 | 3,300 | 48,00 | 9,00 | 36,00 | 0,70 | 2 | 4,000 | • |
| М 5 | 0,80 | 4,000 | 6,000 | 5,500 | 4,200 | 54,00 | 11,20 | 36,00 | 0,80 | 2 | 5,000 | О |
| М б | 1,00 | 4,750 | 8,000 | 6,600 | 5,000 | 62,00 | 13,90 | 36,00 | 1,00 | 2 | 6,000 | • |
| М 8 | 1,25 | 6,350 | 10,000 | 9,000 | 6,800 | 74,00 | 18,70 | 40,00 | 1,25 | 2 | 8,000 | • |
| М10 | 1,50 | 7,950 | 12,000 | 11,000 | 8,500 | 80,00 | 22,50 | 45,00 | 1,50 | 2 | 10,000 | • |
| М12 | 1,75 | 9,950 | 14,000 | 13,500 | 10,200 | 90,00 | 26,10 | 45,00 | 1,50 | 2 | 12,000 | • |
| М14 | 2,00 | 11,200 | 16,000 | 15,500 | 12,000 | 102,00 | 31,70 | 48,00 | 1,50 | 2 | 14,000 | |
| М16 | 2,00 | 13,200 | 18,000 | 17,500 | 14,000 | 102,00 | 36,00 | 48,00 | 1,50 | 2 | 16,000 | О |
