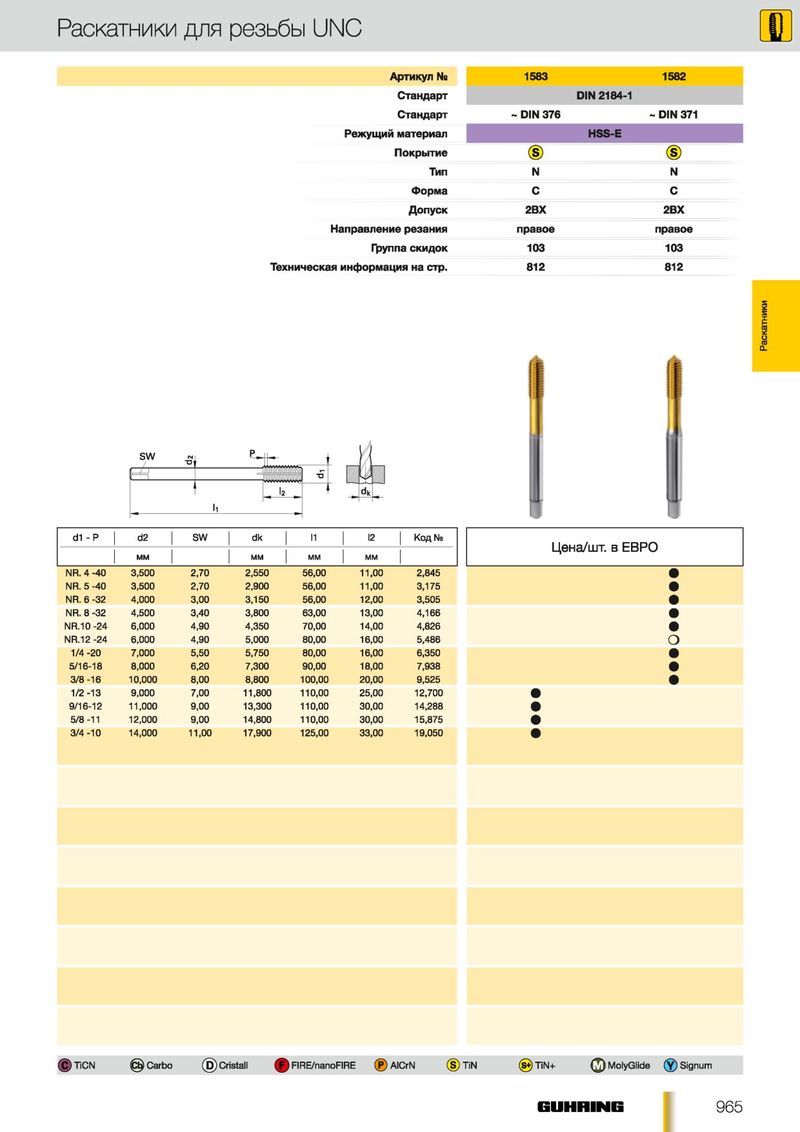

Раскатники для резьбы UNC
Стандарт DIN 2184-1
| Стандарт | ~ DIN 376 | ~ DIN 371 | ||
| Режущий материал | HSS-E |
| Покрытие | © | © | ||
| Тип | N | N | ||
| Форма | С | С | ||
| Д опуск | 2ВХ | 2ВХ |
| Направление резания | правое | правое | ||
| Группа скид ок | 103 | 103 | ||
| Техническая информация на стр. | 812 | 812 |
| d1 - Р | d2 | SW | dk | '1 | I2 | Код № |
| Ц е н а/ш т. в ЕВРО | ||||||
| М М | М М | М М | М М | |||
| NR. 4 -40 | 3,500 | 2,70 | 2,550 | 56,00 | 11,00 | 2,845 |
| NR. 5 -40 | 3,500 | 2,70 | 2,900 | 56,00 | 11,00 | 3,175 |
| NR. 6 -32 | 4,000 | 3,00 | 3,150 | 56,00 | 12,00 | 3,505 |
| NR. 8 -32 | 4,500 | 3,40 | 3,800 | 63,00 | 13,00 | 4,166 |
| NR.10-24 | 6,000 | 4,90 | 4,350 | 70,00 | 14,00 | 4,826 |
| NR.12 -24 | 6,000 | 4,90 | 5,000 | 80,00 | 16,00 | О 5,486 |
| 1/4 -20 | 7,000 | 5,50 | 5,750 | 80,00 | 16,00 | 6,350 |
| 5/16-18 | 8,000 | 6,20 | 7,300 | 90,00 | 18,00 | 7,938 |
| 3/8-16 | 10,000 | 8,00 | 8,800 | 100,00 | 20,00 | 9,525 |
| 1/2-13 | 9,000 | 7,00 | 11,800 | 110,00 | 25,00 | 12,700 |
| 9/16-12 | 11,000 | 9,00 | 13,300 | 110,00 | 30,00 | 14,288 |
| 5/8 -11 | 12,000 | 9,00 | 14,800 | 110,00 | 30,00 | 15,875 |
| 3/4-10 | 14,000 | 11,00 | 17,900 | 125,00 | 33,00 | 19,050 |
