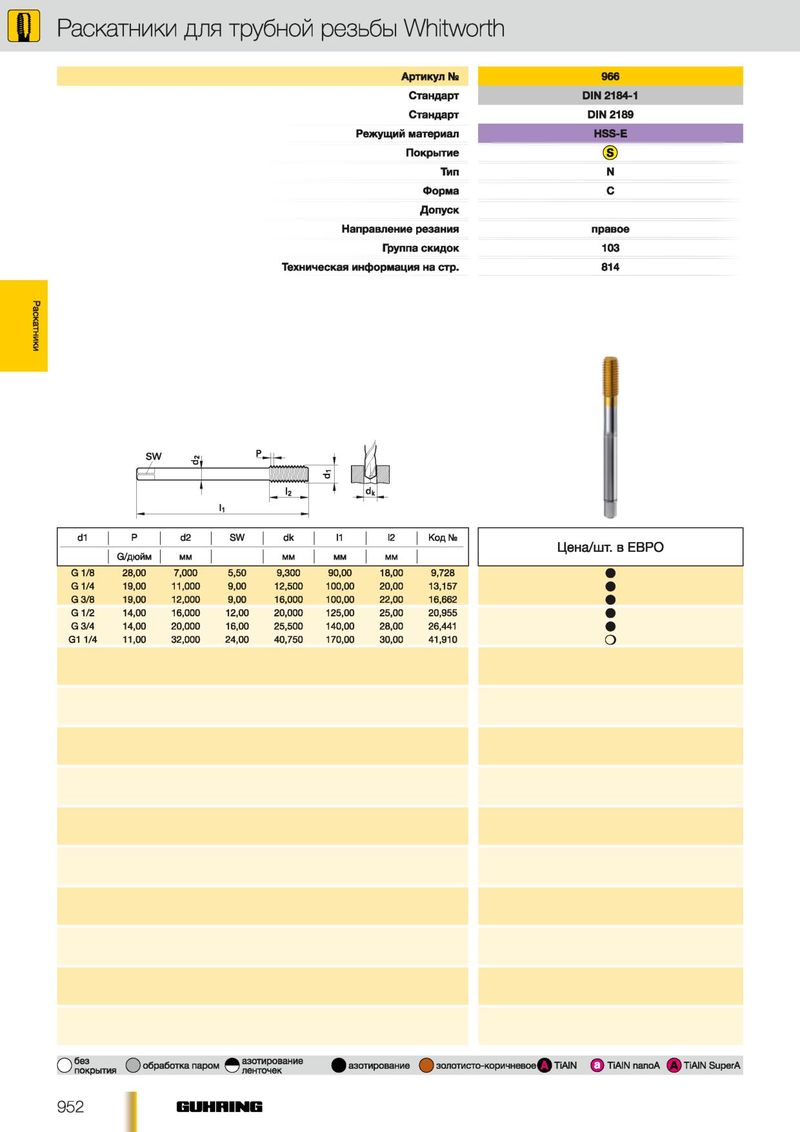

Р Раскатники для трубной резьбы Whitworth
| Стандарт | DIN 2184-1 | |
| Стандарт | DIN 2189 | |
| Режущий материал | HSS-E | |
| Покрытие | ||
| Тип | N | |
| Форма | С |
Допуск Направление резания правое Группа скидок 103 Техническая информация на стр. 814
SW
9 h H
l1
| d1 | P | d2 | SW | dk | 11 | I2 | Код № |
| G/дюйм | MM | MM | MM | MM | |||
| G 1/8 | 28,00 | 7,000 | 5,50 | 9,300 | 90,00 | 18,00 | 9,728 |
| G 1/4 | 19,00 | 11,000 | 9,00 | 12,500 | 100,00 | 20,00 | 13,157 |
| G 3/8 | 19,00 | 12,000 | 9,00 | 16,000 | 100,00 | 22,00 | 16,662 |
| G 1/2 | 14,00 | 16,000 | 12,00 | 20,000 | 125,00 | 25,00 | 20,955 |
| G 3/4 | 14,00 | 20,000 | 16,00 | 25,500 | 140,00 | 28,00 | 26,441 |
| G1 1/4 | 11,00 | 32,000 | 24,00 | 40,750 | 170,00 | 30,00 | 41,910 |
