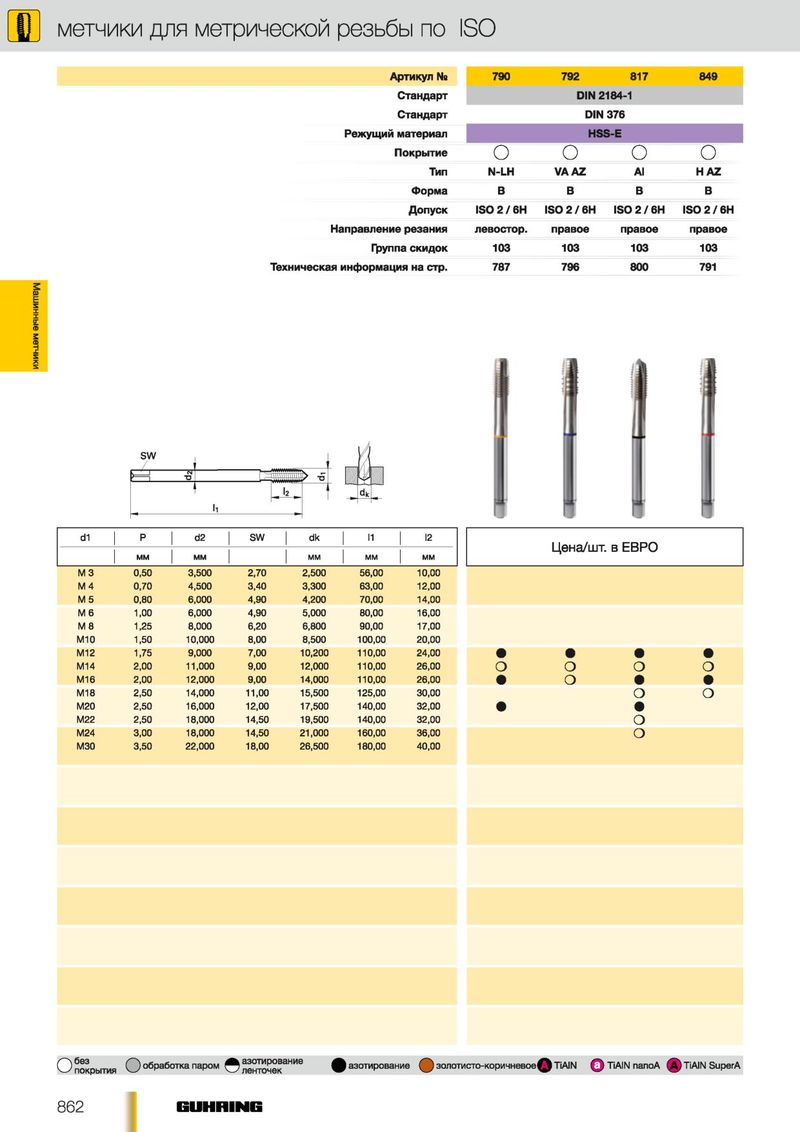

Каталог Guhring резьбонарезной инструмент - страница 134
Навигация
Каталог Guhring программа метчиков высочайшего качества PowerTap
Каталог Guhring инструмент PKD CBN
Каталог Guhring техническая документация
Каталог Guhring пластины PKD и CBN
Каталог Guhring сверла со сменными пластинами
Каталог Guhring высокопроизводительный инструмент по отличной цене SuperLine
Стандарт DIN 2184-1
Стандарт DIN 376
Режущий материал HSS-E
| Покрытие | О | О | О | О | |||
| Тип | N-LH | VAAZ | AI | HAZ | |||
| Форма | В | В | В | В |
| Допуск | ISO 2 / 6Н | ISO 2 / 6Н | ISO 2 / 6Н | ISO 2 / 6Н | |
| Направление резания | левостор. | правое | правое | правое |
| Группа скидок | 103 | 103 | 103 | 103 | |
| Техническая информация на стр. | 787 | 796 | 800 | 791 |
d1 Р d2 SW dk '1 I2
Ц е н а/ш т. в ЕВРО
| М 3 | 0,50 | 3,500 | 2,70 | 2,500 | 56,00 | 10,00 | ||||
| М 4 | 0,70 | 4,500 | 3,40 | 3,300 | 63,00 | 12,00 | ||||
| М 5 | 0,80 | 6,000 | 4,90 | 4,200 | 70,00 | 14,00 | ||||
| М б | 1,00 | 6,000 | 4,90 | 5,000 | 80,00 | 16,00 | ||||
| М 8 | 1,25 | 8,000 | 6,20 | 6,800 | 90,00 | 17,00 | ||||
| М10 | 1,50 | 10,000 | 8,00 | 8,500 | 100,00 | 20,00 | ||||
| М12 | 1,75 | 9,000 | 7,00 | 10,200 | 110,00 | 24,00 | • | • | • | • |
| М14 | 2,00 | 11,000 | 9,00 | 12,000 | 110,00 | 26,00 | О | О | о | о |
| М16 | 2,00 | 12,000 | 9,00 | 14,000 | 110,00 | 26,00 | • | о | • | • |
| М18 | 2,50 | 14,000 | 11,00 | 15,500 | 125,00 | 30,00 | о | о | ||
| М20 | 2,50 | 16,000 | 12,00 | 17,500 | 140,00 | 32,00 | • | • | ||
| М22 | 2,50 | 18,000 | 14,50 | 19,500 | 140,00 | 32,00 | О | |||
| М24 | 3,00 | 18,000 | 14,50 | 21,000 | 160,00 | 36,00 | О | |||
| МЗО | 3,50 | 22,000 | 18,00 | 26,500 | 180,00 | 40,00 |
