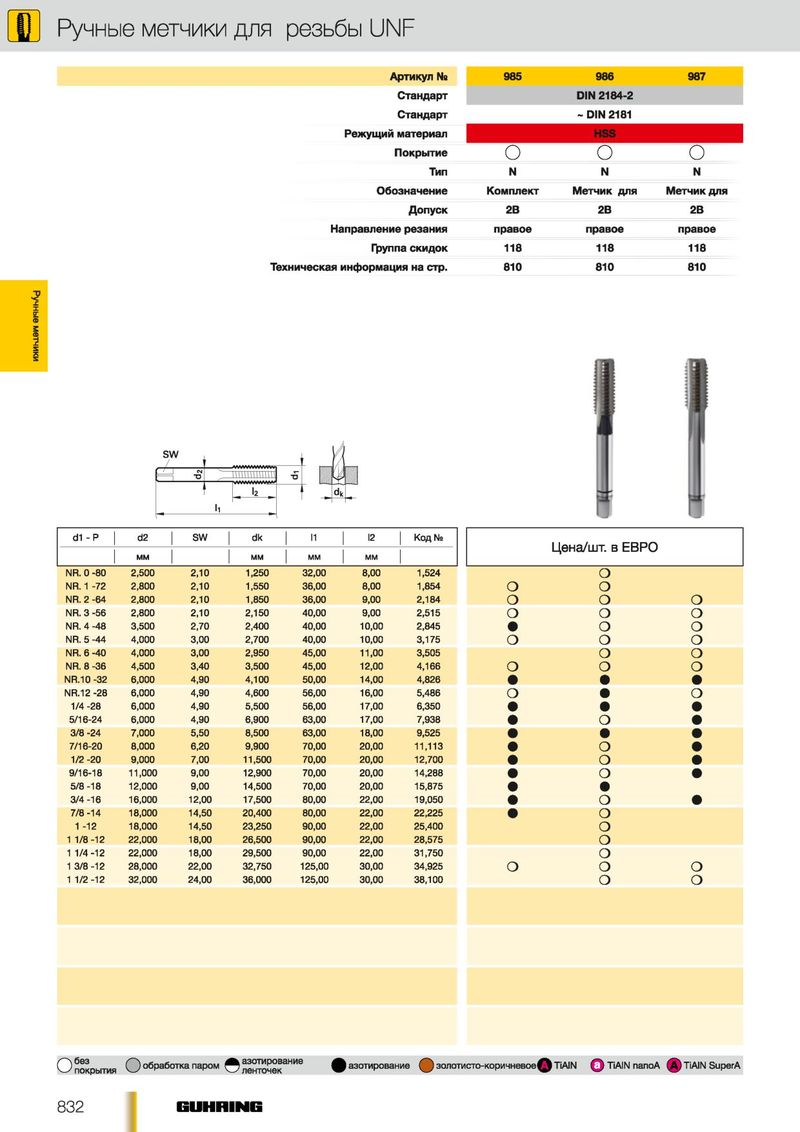

Р Ручные метчики для резьбы UNF
| Артикул Ns | 985 | 986 | 987 |
| Стандарт | DIN 2184-2 | ||
| Стандарт | ~ DIN 2181 | ||
| Режущий материал | |||
| Покрытие | О | О | О |
| Тип | N | N | N |
| Обозначение | Комплект | Метчик для | Метчик для |
| Допуск | 2В | 2В | 2В |
| Направление резания | правое | правое | правое |
| Группа скидок | 118 | 118 | 118 |
| Техническая информация на стр. | 810 | 810 | 810 |
| d1 -Р | d2 | SW | dk | '1 | I2 | Код № | / ЕВ | О | |
| М М | М М | М М | М М | енашт. в | |||||
| NR. 0 -80 | 2,500 | 2,10 | 1,250 | 32,00 | 8,00 | 1,524 | о | ||
| NR. 1 -72 | 2,800 | 2,10 | 1,550 | 36,00 | 8,00 | 1,854 | О | о | |
| NR. 2 -64 | 2,800 | 2,10 | 1,850 | 36,00 | 9,00 | 2,184 | О | о | о |
| NR. 3 -56 | 2,800 | 2,10 | 2,150 | 40,00 | 9,00 | 2,515 | О | о | о |
| NR. 4 -48 | 3,500 | 2,70 | 2,400 | 40,00 | 10,00 | 2,845 | • | о | о |
| NR. 5 -44 | 4,000 | 3,00 | 2,700 | 40,00 | 10,00 | 3,175 | о | о | о |
| NR. 6 -40 | 4,000 | 3,00 | 2,950 | 45,00 | 11,00 | 3,505 | о | о | |
| NR. 8 -36 | 4,500 | 3,40 | 3,500 | 45,00 | 12,00 | 4,166 | о | о | о |
| NR.10-32 | 6,000 | 4,90 | 4,100 | 50,00 | 14,00 | 4,826 | • | • | • |
| NR.12-28 | 6,000 | 4,90 | 4,600 | 56,00 | 16,00 | 5,486 | о | • | о |
| 1/4 -28 | 6,000 | 4,90 | 5,500 | 56,00 | 17,00 | 6,350 | • | • | • |
| 5/16-24 | 6,000 | 4,90 | 6,900 | 63,00 | 17,00 | 7,938 | • | о | • |
| 3/8 -24 | 7,000 | 5,50 | 8,500 | 63,00 | 18,00 | 9,525 | • | • | • |
| 7/16-20 | 8,000 | 6,20 | 9,900 | 70,00 | 20,00 | 11,113 | • | о | • |
| 1/2 -20 | 9,000 | 7,00 | 11,500 | 70,00 | 20,00 | 12,700 | • | о | • |
| 9/16-18 | 11,000 | 9,00 | 12,900 | 70,00 | 20,00 | 14,288 | • | о | • |
| 5/8-18 | 12,000 | 9,00 | 14,500 | 70,00 | 20,00 | 15,875 | • | • | |
| 3/4-16 | 16,000 | 12,00 | 17,500 | 80,00 | 22,00 | 19,050 | • | о | • |
| 7/8-14 | 18,000 | 14,50 | 20,400 | 80,00 | 22,00 | 22,225 | • | о | |
| 1 -12 | 18,000 | 14,50 | 23,250 | 90,00 | 22,00 | 25,400 | о | ||
| 1 1/8-12 | 22,000 | 18,00 | 26,500 | 90,00 | 22,00 | 28,575 | о | ||
| 1 1/4-12 | 22,000 | 18,00 | 29,500 | 90,00 | 22,00 | 31,750 | о | ||
| 1 3/8-12 | 28,000 | 22,00 | 32,750 | 125,00 | 30,00 | 34,925 | о | о | о |
| 1 1/2-12 | 32,000 | 24,00 | 36,000 | 125,00 | 30,00 | 38,100 | о | о |
покрытия обработке паР°м © НИе ^^азотирование золотисто-коричневое^^ TiAIN Q TiAIN nanoA (A) TiAIN SuperA
