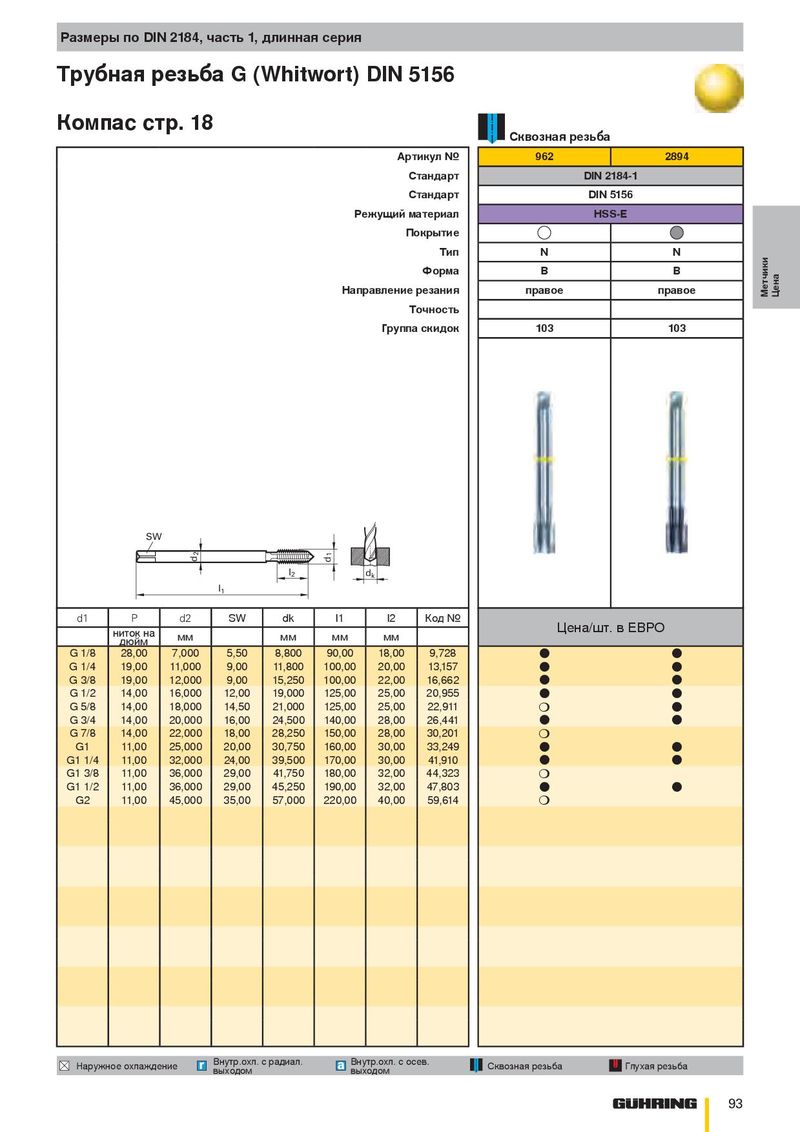

Компас стр. 18
Сквозная резьба
| Артикул № | 962 | 2894 | |
| Стандарт | DIN 2184-1 | ||
| Стандарт | DIN 5156 | ||
| Режущий материал | HSS-E | ||
| Покрытие | |||
| Тип N | N | ||
| Форма B | B | ||
| Направление резания | правое | правое | |
| Точность | |||
| Группа скидок | 103 | 103 |
SW
l d 2 k l 1
| d1 | P | d2 | SW | dk | l1 l2 | Код № | |||
| Цена/шт. в ЕВРО | |||||||||
| ниток на | мм | мм | мм мм | ||||||
| дюйм | |||||||||
| G 1/8 | 28,00 | 7,000 | 5,50 | 8,800 | 90,00 18,00 | 9,728 | ● | ● | |
| G 1/4 | 19,00 | 11,000 | 9,00 | 11,800 | 100,00 | 20,00 | 13,157 | ● | ● |
| G 3/8 | 19,00 | 12,000 | 9,00 | 15,250 | 100,00 | 22,00 | 16,662 | ● | ● |
| G 1/2 | 14,00 | 16,000 | 12,00 | 19,000 | 125,00 | 25,00 | 20,955 | ● | ● |
| G 5/8 | 14,00 | 18,000 | 14,50 | 21,000 | 125,00 | 25,00 | 22,911 | ❍ | ● |
| G 3/4 | 14,00 | 20,000 | 16,00 | 24,500 | 140,00 | 28,00 | 26,441 | ● | ● |
| G 7/8 | 14,00 | 22,000 | 18,00 | 28,250 | 150,00 | 28,00 | 30,201 | ❍ | |
| G1 | 11,00 | 25,000 | 20,00 | 30,750 | 160,00 | 30,00 | 33,249 | ● | ● |
| G1 1/4 | 11,00 | 32,000 | 24,00 | 39,500 | 170,00 | 30,00 | 41,910 | ● | ● |
| G1 3/8 | 11,00 | 36,000 | 29,00 | 41,750 | 180,00 | 32,00 | 44,323 | ❍ | |
| G1 1/2 | 11,00 | 36,000 | 29,00 | 45,250 | 190,00 | 32,00 | 47,803 | ● | ● |
| G2 | 11,00 | 45,000 | 35,00 | 57,000 | 220,00 | 40,00 | 59,614 | ❍ |
