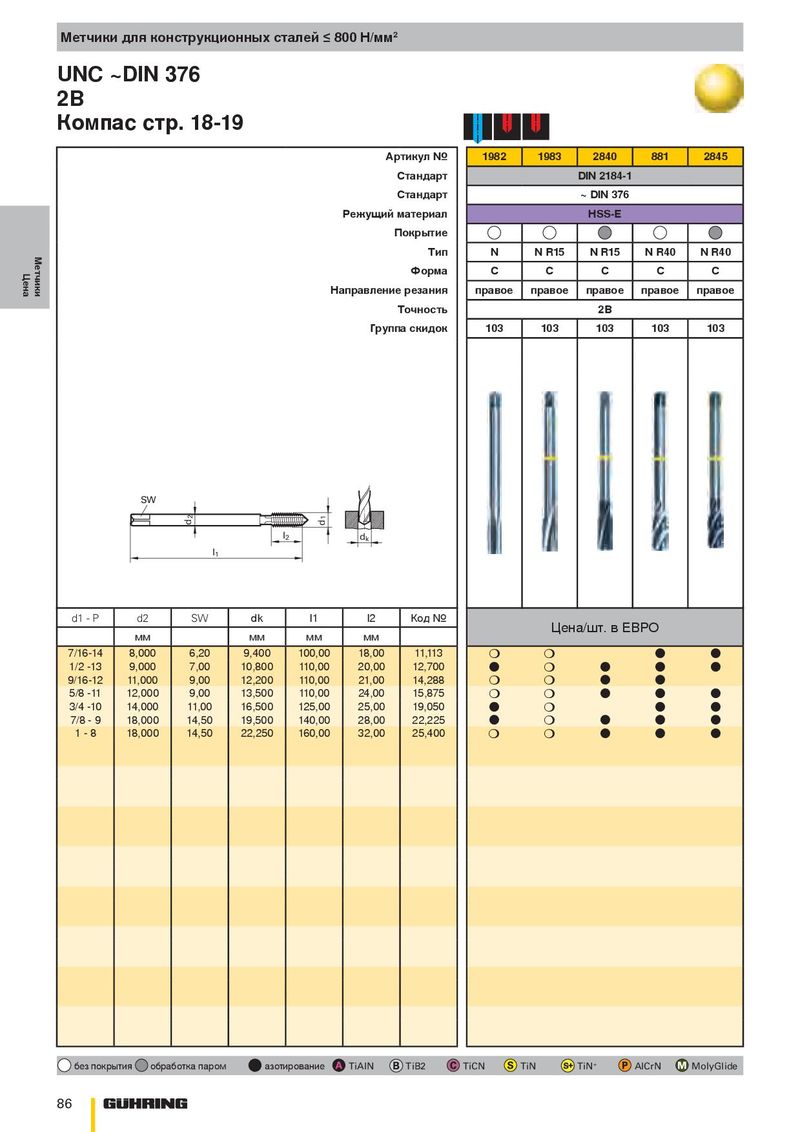

Каталог Guhring резьбонарезной инструмент 2010 - страница 86
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
2B
Компас стр. 18-19
| Артикул № | 1982 | 1983 | 2840 | 881 | 2845 | |
| Стандарт | DIN 2184-1 | |||||
| Стандарт | ~ DIN 376 | |||||
| Режущий материал | HSS-E | |||||
| Покрытие | ||||||
| Тип N | N R15 | N R15 | N R40 | N R40 | ||
| Форма C | C | C | C | C | ||
| Направление резания | правое | правое | правое | правое | правое | |
| Точность | 2B | |||||
| Группа скидок | 103 | 103 | 103 | 103 | 103 |
SW
l 1
l d 2 k
| d1 - P | d2 | SW | dk | l1 | l2 | Код № | ||||||
| Цена/шт. в ЕВРО | ||||||||||||
| мм | мм | мм | мм | |||||||||
| 7/16-14 | 8,000 | 6,20 | 9,400 | 100,00 | 18,00 | 11,113 | ❍ | ❍ | ● | ● | ||
| 1/2 -13 | 9,000 | 7,00 | 10,800 | 110,00 | 20,00 | 12,700 | ● | ❍ | ● | ● | ● | |
| 9/16-12 | 11,000 | 9,00 | 12,200 | 110,00 | 21,00 | 14,288 | ❍ | ❍ | ● | ● | ||
| 5/8 -11 | 12,000 | 9,00 | 13,500 | 110,00 | 24,00 | 15,875 | ❍ | ❍ | ● | ● | ● | |
| 3/4 -10 | 14,000 | 11,00 | 16,500 | 125,00 | 25,00 | 19,050 | ● | ❍ | ● | ● | ||
| 7/8 - 9 | 18,000 | 14,50 | 19,500 | 140,00 | 28,00 | 22,225 | ● | ❍ | ● | ● | ● | |
| 1 - 8 | 18,000 | 14,50 | 22,250 | 160,00 | 32,00 | 25,400 | ❍ | ❍ | ● | ● | ● |
