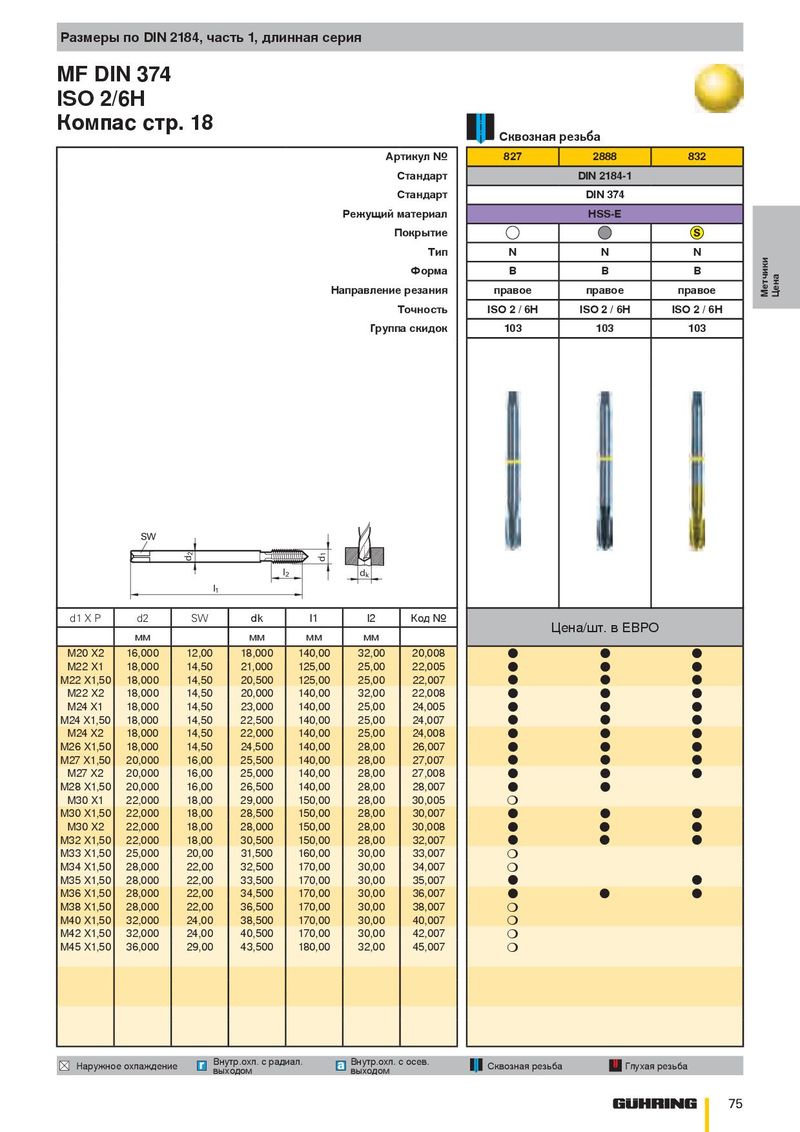

Каталог Guhring резьбонарезной инструмент 2010 - страница 75
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
ISO 2/6H
Компас стр. 18
Сквозная резьба
| Артикул № | 827 | 2888 | 832 |
| Стандарт | DIN 2184-1 | ||
| Стандарт | DIN 374 | ||
| Режущий материал | HSS-E | ||
| Покрытие | |||
| Тип N | N | N | |
| Форма B | B | B | |
| Направление резания | правое | правое | правое |
Точность ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H
Группа скидок 103 103 103
SW
l 2 d k l 1
| d1 X P | d2 | SW | dk | l1 l2 | Код № | ||||
| Цена/шт. в ЕВРО | |||||||||
| мм | мм | мм мм | |||||||
| M20 X2 | 16,000 | 12,00 | 18,000 | 140,00 | 32,00 | 20,008 | ● | ● | ● |
| M22 X1 | 18,000 | 14,50 | 21,000 | 125,00 | 25,00 | 22,005 | ● | ● | ● |
| M22 X1,50 | 18,000 | 14,50 | 20,500 | 125,00 | 25,00 | 22,007 | ● | ● | ● |
| M22 X2 | 18,000 | 14,50 | 20,000 | 140,00 | 32,00 | 22,008 | ● | ● | ● |
| M24 X1 | 18,000 | 14,50 | 23,000 | 140,00 | 25,00 | 24,005 | ● | ● | ● |
| M24 X1,50 | 18,000 | 14,50 | 22,500 | 140,00 | 25,00 | 24,007 | ● | ● | ● |
| M24 X2 | 18,000 | 14,50 | 22,000 | 140,00 | 25,00 | 24,008 | ● | ● | ● |
| M26 X1,50 | 18,000 | 14,50 | 24,500 | 140,00 | 28,00 | 26,007 | ● | ● | ● |
| M27 X1,50 | 20,000 | 16,00 | 25,500 | 140,00 | 28,00 | 27,007 | ● | ● | ● |
| M27 X2 | 20,000 | 16,00 | 25,000 | 140,00 | 28,00 | 27,008 | ● | ● | ● |
| M28 X1,50 | 20,000 | 16,00 | 26,500 | 140,00 | 28,00 | 28,007 | ● | ● | |
| M30 X1 | 22,000 | 18,00 | 29,000 | 150,00 | 28,00 | 30,005 | ❍ | ||
| M30 X1,50 | 22,000 | 18,00 | 28,500 | 150,00 | 28,00 | 30,007 | ● | ● | ● |
| M30 X2 | 22,000 | 18,00 | 28,000 | 150,00 | 28,00 | 30,008 | ● | ● | ● |
| M32 X1,50 | 22,000 | 18,00 | 30,500 | 150,00 | 28,00 | 32,007 | ● | ● | ● |
| M33 X1,50 | 25,000 | 20,00 | 31,500 | 160,00 | 30,00 | 33,007 | ❍ | ||
| M34 X1,50 | 28,000 | 22,00 | 32,500 | 170,00 | 30,00 | 34,007 | ❍ | ||
| M35 X1,50 | 28,000 | 22,00 | 33,500 | 170,00 | 30,00 | 35,007 | ● | ● | |
| M36 X1,50 | 28,000 | 22,00 | 34,500 | 170,00 | 30,00 | 36,007 | ● | ● | ● |
| M38 X1,50 | 28,000 | 22,00 | 36,500 | 170,00 | 30,00 | 38,007 | ❍ | ||
| M40 X1,50 | 32,000 | 24,00 | 38,500 | 170,00 | 30,00 | 40,007 | ❍ | ||
| M42 X1,50 | 32,000 | 24,00 | 40,500 | 170,00 | 30,00 | 42,007 | ❍ | ||
| M45 X1,50 | 36,000 | 29,00 | 43,500 | 180,00 | 32,00 | 45,007 | ❍ |
