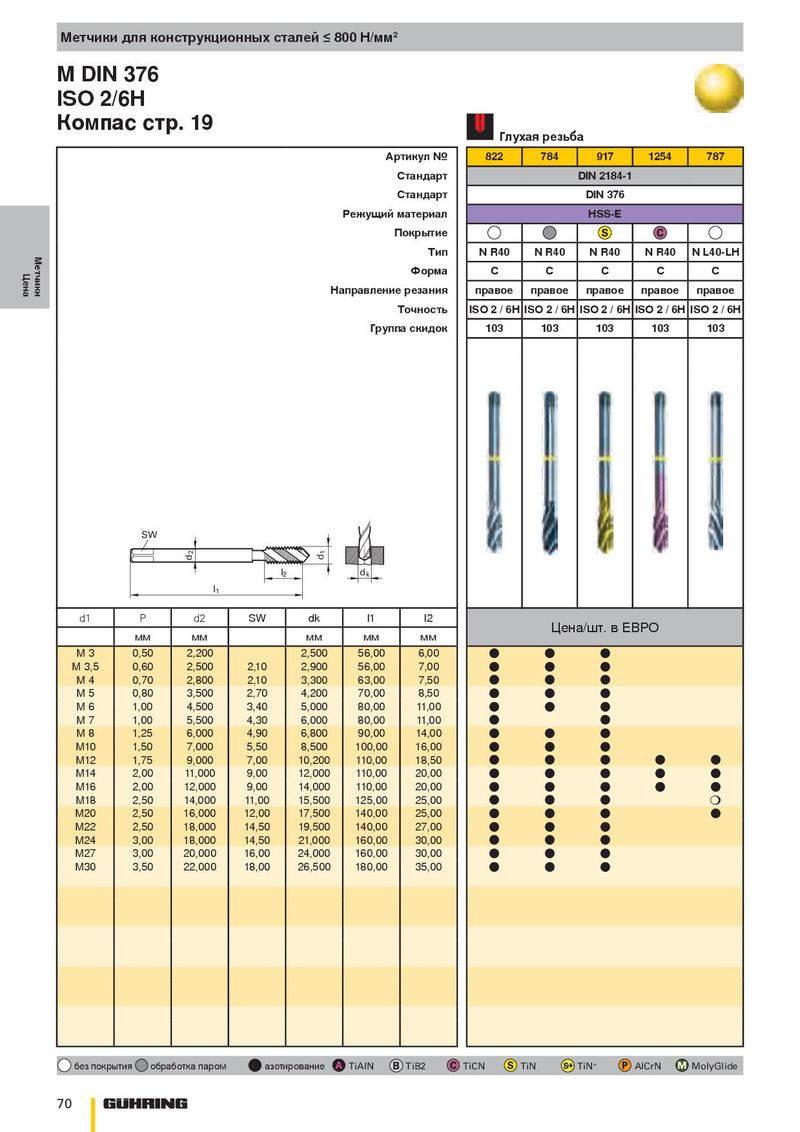

ISO 2/6H
Компас стр. 19
Глухая резьба
| Артикул № | 822 | 784 | 917 | 1254 | 787 | ||
| Стандарт | DIN 2184-1 | ||||||
| Стандарт | DIN 376 | ||||||
| Режущий материал | HSS-E | ||||||
| Покрытие | |||||||
| Тип N R40 | N R40 | N R40 | N R40 | N L40-LH | |||
| Форма C | C | C | C | C | |||
| Направление резания | правое | правое | правое | правое | правое | ||
| Точность | ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H | ||||||
| Группа скидок | 103 | 103 | 103 | 103 | 103 |
SW
l2 d k l1
| d1 | P | d2 | SW | dk | l1 | l2 | |||||
| Цена/шт. в ЕВРО | |||||||||||
| мм | мм | мм | мм | мм | |||||||
| M 3 | 0,50 | 2,200 | 2,500 | 56,00 | 6,00 | ● | ● | ● | |||
| M 3,5 | 0,60 | 2,500 | 2,10 | 2,900 | 56,00 | 7,00 | ● | ● | ● | ||
| M 4 | 0,70 | 2,800 | 2,10 | 3,300 | 63,00 | 7,50 | ● | ● | ● | ||
| M 5 | 0,80 | 3,500 | 2,70 | 4,200 | 70,00 | 8,50 | ● | ● | ● | ||
| M 6 | 1,00 | 4,500 | 3,40 | 5,000 | 80,00 | 11,00 | ● | ● | ● | ||
| M 7 | 1,00 | 5,500 | 4,30 | 6,000 | 80,00 | 11,00 | ● | ● | |||
| M 8 | 1,25 | 6,000 | 4,90 | 6,800 | 90,00 | 14,00 | ● | ● | ● | ||
| M10 | 1,50 | 7,000 | 5,50 | 8,500 | 100,00 | 16,00 | ● | ● | ● | ||
| M12 | 1,75 | 9,000 | 7,00 | 10,200 | 110,00 | 18,50 | ● | ● | ● | ● ● | |
| M14 | 2,00 | 11,000 | 9,00 | 12,000 | 110,00 | 20,00 | ● | ● | ● | ● ● | |
| M16 | 2,00 | 12,000 | 9,00 | 14,000 | 110,00 | 20,00 | ● | ● | ● | ● ● | |
| M18 | 2,50 | 14,000 | 11,00 | 15,500 | 125,00 | 25,00 | ● | ● | ● | ❍ | |
| M20 | 2,50 | 16,000 | 12,00 | 17,500 | 140,00 | 25,00 | ● | ● | ● | ● | |
| M22 | 2,50 | 18,000 | 14,50 | 19,500 | 140,00 | 27,00 | ● | ● | ● | ||
| M24 | 3,00 | 18,000 | 14,50 | 21,000 | 160,00 | 30,00 | ● | ● | ● | ||
| M27 | 3,00 | 20,000 | 16,00 | 24,000 | 160,00 | 30,00 | ● | ● | ● | ||
| M30 | 3,50 | 22,000 | 18,00 | 26,500 | 180,00 | 35,00 | ● | ● | ● |
