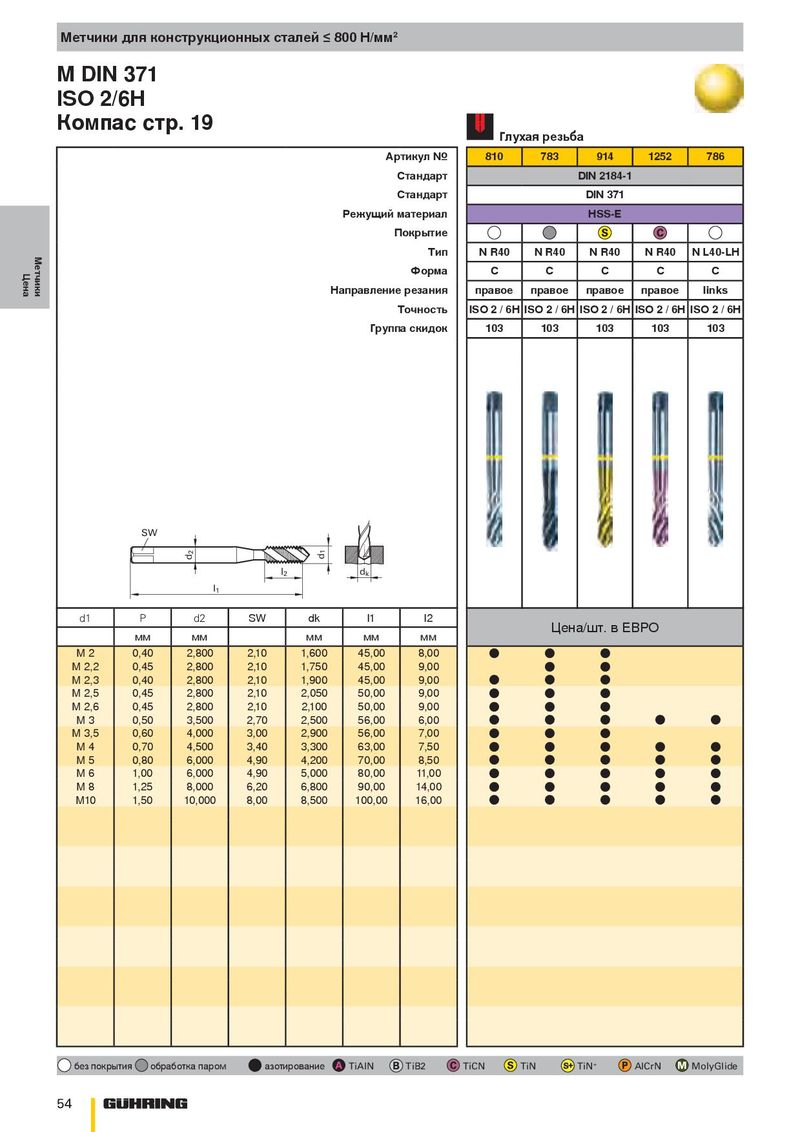

ISO 2/6H
Компас стр. 19
Глухая резьба
| Артикул № | 810 | 783 | 914 | 1252 | 786 | ||
| Стандарт | DIN 2184-1 | ||||||
| Стандарт | DIN 371 | ||||||
| Режущий материал | HSS-E | ||||||
| Покрытие | |||||||
| Тип N R40 | N R40 | N R40 | N R40 | N L40-LH | |||
| Форма C | C | C | C | C | |||
| Направление резания | правое | правое | правое | правое | links | ||
| Точность | ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H | ||||||
| Группа скидок | 103 | 103 | 103 | 103 | 103 |
SW
l2 dk l 1
| d1 | P | d2 | SW | dk | l1 | l2 | |||||
| Цена/шт. в ЕВРО | |||||||||||
| мм | мм | мм | мм | мм | |||||||
| M 2 | 0,40 | 2,800 | 2,10 | 1,600 | 45,00 | 8,00 | ● | ● | ● | ||
| M 2,2 | 0,45 | 2,800 | 2,10 | 1,750 | 45,00 | 9,00 | ● | ● | |||
| M 2,3 | 0,40 | 2,800 | 2,10 | 1,900 | 45,00 | 9,00 | ● | ● | ● | ||
| M 2,5 | 0,45 | 2,800 | 2,10 | 2,050 | 50,00 | 9,00 | ● | ● | ● | ||
| M 2,6 | 0,45 | 2,800 | 2,10 | 2,100 | 50,00 | 9,00 | ● | ● | ● | ||
| M 3 | 0,50 | 3,500 | 2,70 | 2,500 | 56,00 | 6,00 | ● | ● | ● | ● | ● |
| M 3,5 | 0,60 | 4,000 | 3,00 | 2,900 | 56,00 | 7,00 | ● | ● | ● | ||
| M 4 | 0,70 | 4,500 | 3,40 | 3,300 | 63,00 | 7,50 | ● | ● | ● | ● | ● |
| M 5 | 0,80 | 6,000 | 4,90 | 4,200 | 70,00 | 8,50 | ● | ● | ● | ● | ● |
| M 6 | 1,00 | 6,000 | 4,90 | 5,000 | 80,00 | 11,00 | ● | ● | ● | ● | ● |
| M 8 | 1,25 | 8,000 | 6,20 | 6,800 | 90,00 | 14,00 | ● | ● | ● | ● | ● |
| M10 | 1,50 | 10,000 | 8,00 | 8,500 | 100,00 | 16,00 | ● | ● | ● | ● | ● |
