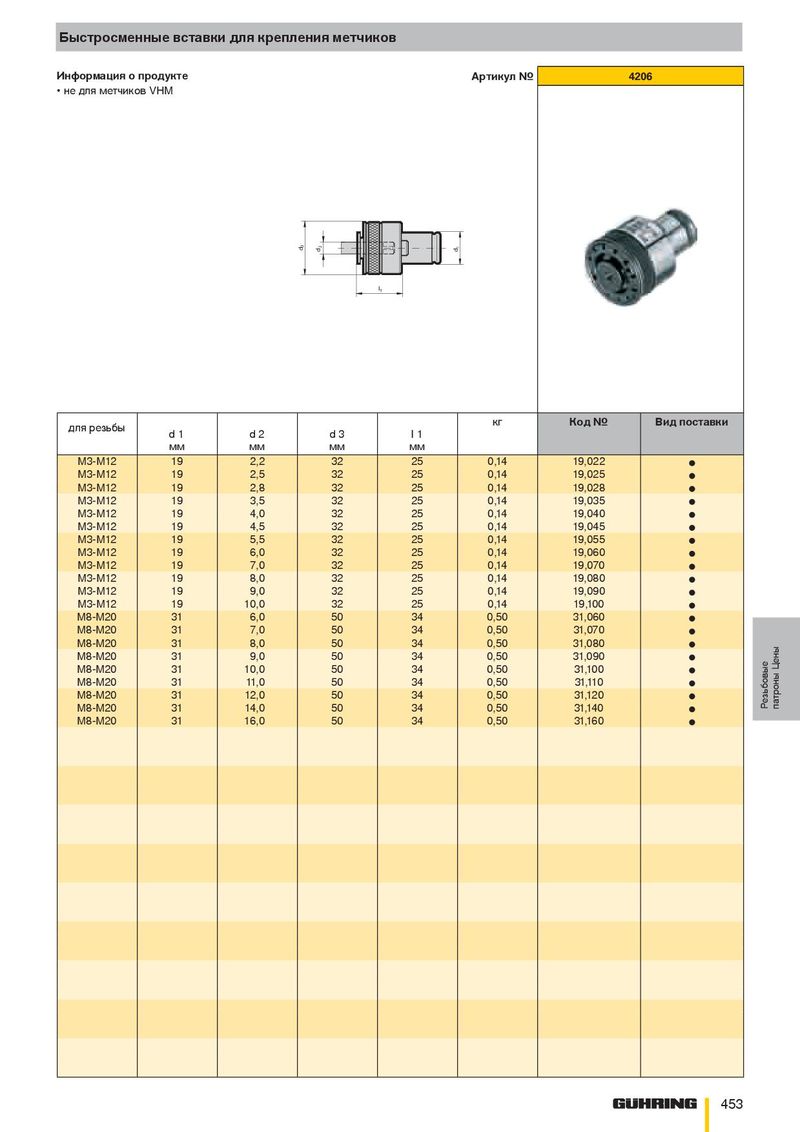

Быстросменные вставки для крепления метчиков Резьбовые цанговые патроны с цилиндрическим хвостовиком
Информация о продукте Артикул № 4206 Информация о продукте Артикул № 4326
- не для метчиков VHM
- компенсируют погрешность синхронизации
- гарантируют на обычных метчиках наилучшее качество резьбы при оптимальной стойкости
- Миним. продол. компенсация в направлении сжатия и растяжения между синхронным шпинделем и метчиком уменьшает слишком высокую силу трения на профиле резьбы
- до минимума сокращает возможное увеличение осевого усилия во врем цикла резания
- Винт для продольной регулировки обеспечивает доводку 2 - 3 мм
- предназначено для внутреннего охлаждения
- Давление СОЖ макс. 100 бар
l1 Объем поставки Уплот. l1 кольцо
- вкл. затяжную гайку арт. № 4306 IC/ER кругл сеч.
- вкл. 1 компл. винтов для продол. регулировки
- вкл. торцовый ключ на 2,5 для винтов для продол. регулировки
- зажимную цангу для метчика арт. № 4308, уплот. шайбы арт. № 4335затяжной ключ арт. № 4913 заказать отдельно
| кг | Код № | Вид поставки | |
| для резьбы |
| d 1 | d 2 | d 3 | l 1 | d 3 | Натяжение/ | G | кг | Код № | Вид поставки | |
| мм | мм | мм | мм | Натяжная Для резьбы |
| ~DIN 1835 | d 1 | d 2 | l 1 | сжатие | ||
| мм | гайка | мм | мм | мм |
| M3-M12 | 19 | 2,2 | 32 | 25 | 0,14 | 19,022 | мм |
| M3-M12 | 19 | 2,5 | 32 | 25 | 0,14 | 19,025 | 20,025 0,54 М25х1,5 0,15 73 34 4-11,0 M3,5-M14 ER20 25 |
| M3-M12 | 19 | 2,8 | 32 | 25 | 0,14 | 19,028 | 32,025 1,31 М40х1,5 0,15 88 50 4-20,0 M3,5-M28 ER32 25 |
| M3-M12 | 19 | 3,5 | 32 | 25 | 0,14 | 19,035 | |
| M3-M12 | 19 | 4,0 | 32 | 25 | 0,14 | 19,040 | |
| M3-M12 | 19 | 4,5 | 32 | 25 | 0,14 | 19,045 | |
| M3-M12 | 19 | 5,5 | 32 | 25 | 0,14 | 19,055 | |
| M3-M12 | 19 | 6,0 | 32 | 25 | 0,14 | 19,060 | |
| M3-M12 | 19 | 7,0 | 32 | 25 | 0,14 | 19,070 | Резьбовые цанговые патроны с минимальной компенсацией HSK-A |
| M3-M12 | 19 | 8,0 | 32 | 25 | 0,14 | 19,080 | |
| M3-M12 | 19 | 9,0 | 32 | 25 | 0,14 | 19,090 | |
| M3-M12 | 19 | 10,0 | 32 | 25 | 0,14 | 19,100 | 4327 Артикул № Информация о продукте |
| M8-M20 | 31 | 6,0 | 50 | 34 | 0,50 | 31,060 | • компенсируют погрешность синхронизации |
| M8-M20 | 31 | 7,0 | 50 | 34 | 0,50 | 31,070 | • гарантируют на обычных метчиках наилучшее |
| M8-M20 | 31 | 8,0 | 50 | 34 | 0,50 | 31,080 | качество резьбы при оптимальной стойкости |
| M8-M20 | 31 | 9,0 | 50 | 34 | 0,50 | 31,090 | • Миним. продол. компенсация в направлении |
| M8-M20 | 31 | 10,0 | 50 | 34 | 0,50 | 31,100 | сжатия и растяжения между синхронным |
| M8-M20 | 31 | 11,0 | 50 | 34 | 0,50 | 31,110 | шпинделем и метчиком уменьшает слишком |
| M8-M20 | 31 | 12,0 | 50 | 34 | 0,50 | 31,120 | высокую силу трения на профиле резьбы |
| M8-M20 | 31 | 14,0 | 50 | 34 | 0,50 | 31,140 | • до минимума сокращает возможное увеличение |
| M8-M20 | 31 | 16,0 | 50 | 34 | 0,50 | 31,160 | осевого усилия во врем цикла резания |
- Винт для продольной регулировки обеспечивает доводку 2 - 3 мм
- предназначено для внутреннего охлаждения
- Давление СОЖ макс. 100 бар
Объем поставки
- вкл. затяжную гайку арт. № 4306 IC/ER
- вкл. 1 компл. винтов для продол. регулировки
l 1
- вкл. торцовый ключ на 2,5 для винтов для продол. регулировки
- зажимную цангу для метчика арт. № 4308, уплот. шайбы арт. № 4335 и затяжной ключ арт. № 4913 заказать отдельно
- для стандартного охлаждения комплект подвода СОЖ Арт.№ 4949 заказать отдельно
d 3 Натяжная Для резьбы Натяжение/ G кг Код № Вид поставки
| ~DIN 1835 | d 1 | d 2 | l 1 | сжатие | |||||
| гайка | |||||||||
| мм | мм | мм | мм | мм | |||||
| 63 | ER20 | M3,5-M14 | 4-11,0 | 34 | 95,5 | ± 0,15 | М25х1,5 | 1,03 | 20,063 |
| 63 | ER20 | M3,5-M14 | 4-11,0 | 34 | 160,0 | ± 0,15 | М25х1,5 | 1,58 | 20,163 |
| 63 | ER32 | M3,5-M28 | 4-20,0 | 50 | 111,0 | ± 0,15 | М40х1,5 | 1,70 | 32,063 |
| 100 | ER20 | M3,5-M14 | 4-11,0 | 34 | 102,0 | ± 0,15 | М25х1,5 | 2,50 | 20,100 |
| 100 | ER32 | M3,5-M28 | 4-20,0 | 50 | 115,5 | ± 0,15 | М40х1,5 | 2,70 | 32,100 |
