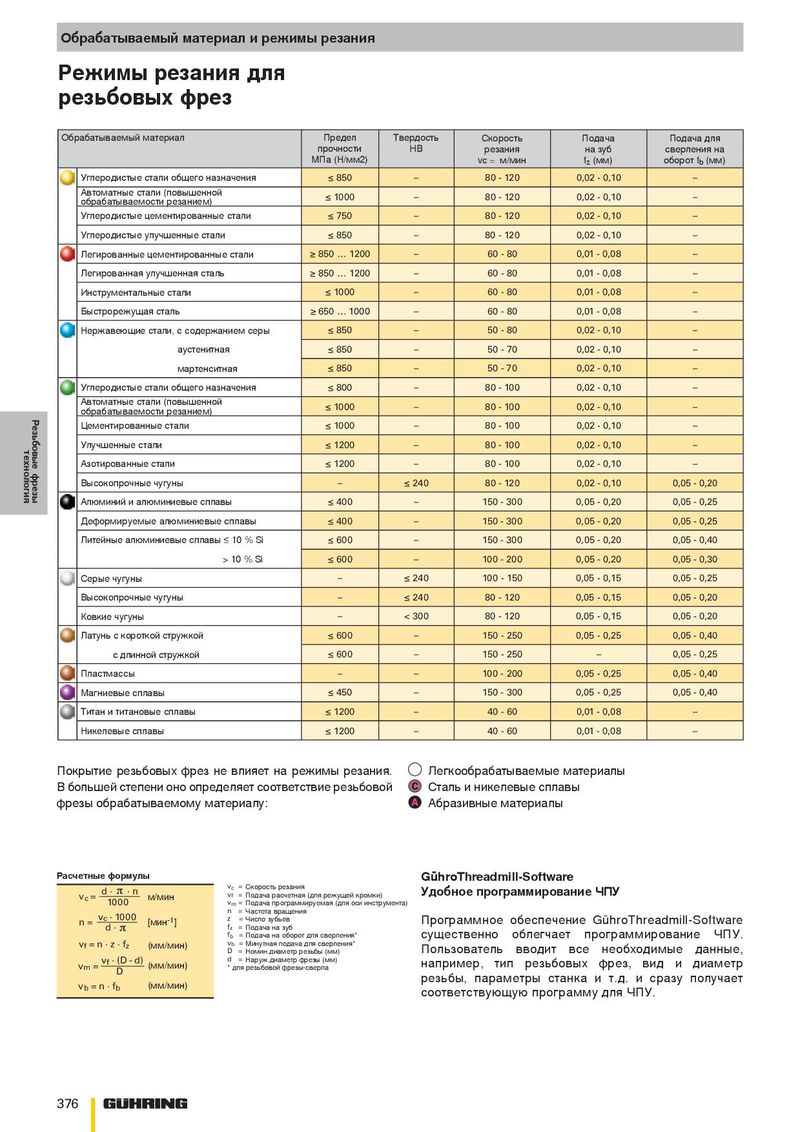

Каталог Guhring резьбонарезной инструмент 2010 - страница 376

Обрабатываемый материал и режимы резания Режимы резания для резьбовых фрез Обрабатываемый материал Предел Твердость Скорость Подача Подача для прочности HB резания на зуб сверления на МПа (Н/мм2) vc = м/мин f z (мм) оборот f b (мм) Углеродистые стали общего назначения ≤ 850 – 80 - 120 0,02 - 0,10 – Автоматные стали (повышенной ≤ 1000 – 80 - 120 0,02 - 0,10 – обрабатываемости резанием) Углеродистые цементированные стали ≤ 750 – 80 - 120 0,02 - 0,10 – Углеродистые улучшенные стали ≤ 850 – 80 - 120 0,02 - 0,10 – Легированные цементированные стали ≥ 850 … 1200 – 60 - 80 0,01 - 0,08 – Легированная улучшенная сталь ≥ 850 … 1200 – 60 - 80 0,01 - 0,08 – Инструментальные стали ≤ 1000 – 60 - 80 0,01 - 0,08 – Быстрорежущая сталь ≥ 650 … 1000 – 60 - 80 0,01 - 0,08 – Нержавеющие стали, с содержанием серы ≤ 850 – 50 - 80 0,02 - 0,10 – аустенитная ≤ 850 – 50 - 70 0,02 - 0,10 – мартенситная ≤ 850 – 50 - 70 0,02 - 0,10 – Углеродистые стали общего назначения ≤ 800 – 80 - 100 0,02 - 0,10 – Автоматные стали (повышенной ≤ 1000 – 80 - 100 0,02 - 0,10 – обрабатываемости резанием) Резьбовые фрезы Цементированные стали ≤ 1000 – 80 - 100 0,02 - 0,10 – технология Улучшенные стали ≤ 1200 – 80 - 100 0,02 - 0,10 – Азотированные стали ≤ 1200 – 80 - 100 0,02 - 0,10 – Высокопрочные чугуны – ≤ 240 80 - 120 0,02 - 0,10 0,05 - 0,20 Алюминий и алюминиевые сплавы ≤ 400 – 150 - 300 0,05 - 0,20 0,05 - 0,25 Деформируемые алюминиевые сплавы ≤ 400 – 150 - 300 0,05 - 0,20 0,05 - 0,25 Литейные алюминиевые сплавы ≤ 10 % Si ≤ 600 – 150 - 300 0,05 - 0,20 0,05 - 0,40 > 10 % Si ≤ 600 – 100 - 200 0,05 - 0,20 0,05 - 0,30 Серые чугуны – ≤ 240 100 - 150 0,05 - 0,15 0,05 - 0,25 Высокопрочные чугуны – ≤ 240 80 - 120 0,05 - 0,15 0,05 - 0,20 Ковкие чугуны – < 300 80 - 120 0,05 - 0,15 0,05 - 0,20 Латунь с короткой стружкой ≤ 600 – 150 - 250 0,05 - 0,25 0,05 - 0,40 с длинной стружкой ≤ 600 – 150 - 250 – 0,05 - 0,25 Пластмассы – – 100 - 200 0,05 - 0,25 0,05 - 0,40 Магниевые сплавы ≤ 450 – 150 - 300 0,05 - 0,25 0,05 - 0,40 Титан и титановые сплавы ≤ 1200 – 40 - 60 0,01 - 0,08 – Никелевые сплавы ≤ 1200 – 40 - 60 0,01 - 0,08 – Покрытие резьбовых фрез не влияет на режимы резания. Легкообрабатываемые материалы В большей степени оно определяет соответствие резьбовой Сталь и никелевые сплавы фрезы обрабатываемому материалу: Абразивные материалы Расчетные формулы GühroThreadmill-Software v c = Скорость резания d . . n Удобное программирование ЧПУ v м/мин v c = f = Подача расчетная (для режущей кромки) 1000 v m = Подача программируемая (для оси инструмента) n = Частота вращения v c . 1000 [мин -1 ] z = n = Число зубьев Программное обеспечение GühroThreadmill-Software d . f z = Подача на зуб f b = Подача на оборот для сверления* существенно облегчает программирование ЧПУ. v f = n . z . f z (мм/мин) v b = Минутная подача для сверления* D = Номин.диаметр резьбы (мм) Пользователь вводит все необходимые данные, v f . (D - d) d = Наруж.диаметр фрезы (мм) v m = (мм/мин) * для резьбовой фрезы-сверла например, тип резьбовых фрез, вид и диаметр D резьбы, параметры станка и т.д. и сразу получает v b = n . f b (мм/мин) соответствующую программу для ЧПУ. 376
