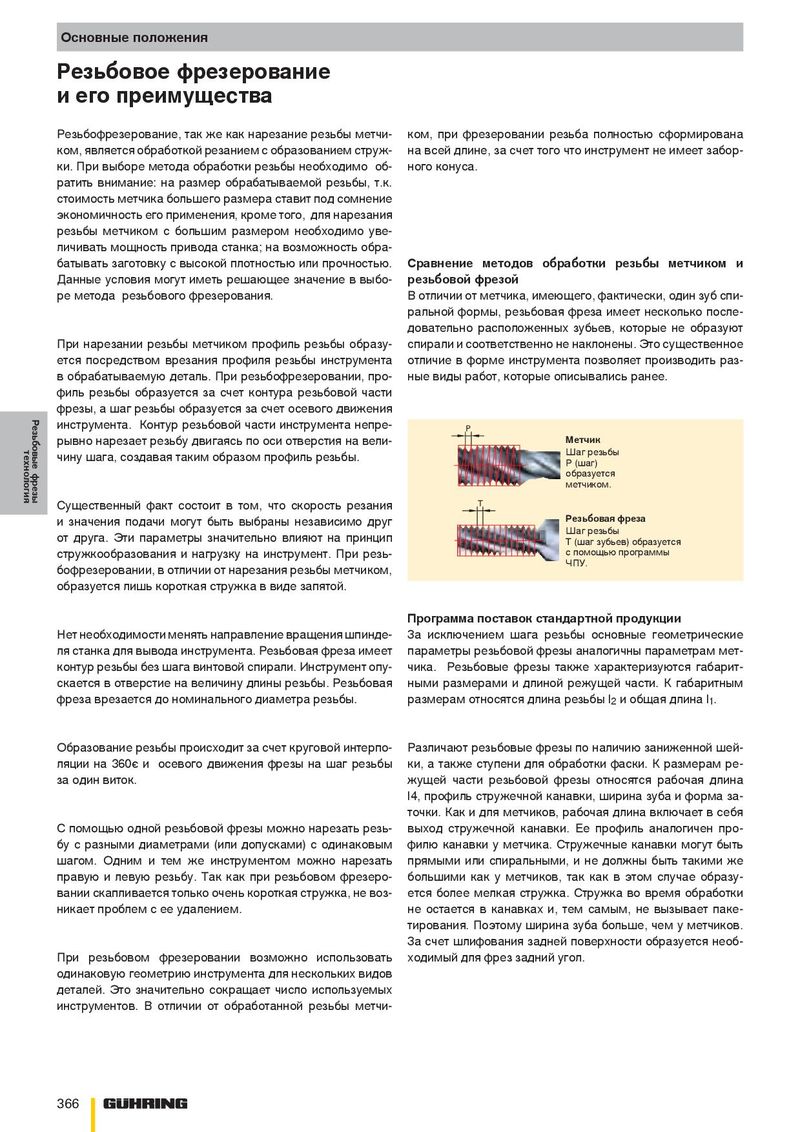

Каталог Guhring резьбонарезной инструмент 2010 - страница 366

Основные положения Резьбовое фрезерование и его преимущества Резьбофрезерование, так же как нарезание резьбы метчи- ком, при фрезеровании резьба полностью сформирована ком, является обработкой резанием с образованием струж- на всей длине, за счет того что инструмент не имеет забор- ки. При выборе метода обработки резьбы необходимо об- ного конуса. ратить внимание: на размер обрабатываемой резьбы, т.к. стоимость метчика большего размера ставит под сомнение экономичность его применения, кроме того, для нарезания резьбы метчиком с большим размером необходимо уве- личивать мощность привода станка; на возможность обра- батывать заготовку с высокой плотностью или прочностью. Сравнение методов обработки резьбы метчиком и Данные условия могут иметь решающее значение в выбо- резьбовой фрезой ре метода резьбового фрезерования. В отличии от метчика, имеющего, фактически, один зуб спи- ральной формы, резьбовая фреза имеет несколько после- довательно расположенных зубьев, которые не образуют При нарезании резьбы метчиком профиль резьбы образу- спирали и соответственно не наклонены. Это существенное ется посредством врезания профиля резьбы инструмента отличие в форме инструмента позволяет производить раз- в обрабатываемую деталь. При резьбофрезеровании, про- ные виды работ, которые описывались ранее. филь резьбы образуется за счет контура резьбовой части фрезы, а шаг резьбы образуется за счет осевого движения инструмента. Контур резьбовой части инструмента непре- Резьбовые фрезы P рывно нарезает резьбу двигаясь по оси отверстия на вели- Метчик Шаг резьбы чину шага, создавая таким образом профиль резьбы. технология P (шаг) образуется метчиком. Существенный факт состоит в том, что скорость резания T и значения подачи могут быть выбраны независимо друг Резьбовая фреза Шаг резьбы от друга. Эти параметры значительно влияют на принцип Т (шаг зубьев) образуется стружкообразования и нагрузку на инструмент. При резь- с помощью программы ЧПУ. бофрезеровании, в отличии от нарезания резьбы метчиком, образуется лишь короткая стружка в виде запятой. Программа поставок стандартной продукции Нет необходимости менять направление вращения шпинде- За исключением шага резьбы основные геометрические ля станка для вывода инструмента. Резьбовая фреза имеет параметры резьбовой фрезы аналогичны параметрам мет- контур резьбы без шага винтовой спирали. Инструмент опу- чика. Резьбовые фрезы также характеризуются габарит- скается в отверстие на величину длины резьбы. Резьбовая ными размерами и длиной режущей части. К габаритным фреза врезается до номинального диаметра резьбы. размерам относятся длина резьбы l2 и общая длина l1. Образование резьбы происходит за счет круговой интерпо- Различают резьбовые фрезы по наличию заниженной шей- ляции на 360º и осевого движения фрезы на шаг резьбы ки, а также ступени для обработки фаски. К размерам ре- за один виток. жущей части резьбовой фрезы относятся рабочая длина l4, профиль стружечной канавки, ширина зуба и форма за- точки. Как и для метчиков, рабочая длина включает в себя С помощью одной резьбовой фрезы можно нарезать резь- выход стружечной канавки. Ее профиль аналогичен про- бу с разными диаметрами (или допусками) с одинаковым филю канавки у метчика. Стружечные канавки могут быть шагом. Одним и тем же инструментом можно нарезать прямыми или спиральными, и не должны быть такими же правую и левую резьбу. Так как при резьбовом фрезеро- большими как у метчиков, так как в этом случае образу- вании скапливается только очень короткая стружка, не воз- ется более мелкая стружка. Стружка во время обработки никает проблем с ее удалением. не остается в канавках и, тем самым, не вызывает паке- тирования. Поэтому ширина зуба больше, чем у метчиков. За счет шлифования задней поверхности образуется необ- При резьбовом фрезеровании возможно использовать ходимый для фрез задний угол. одинаковую геометрию инструмента для нескольких видов деталей. Это значительно сокращает число используемых инструментов. В отличии от обработанной резьбы метчи- 366
