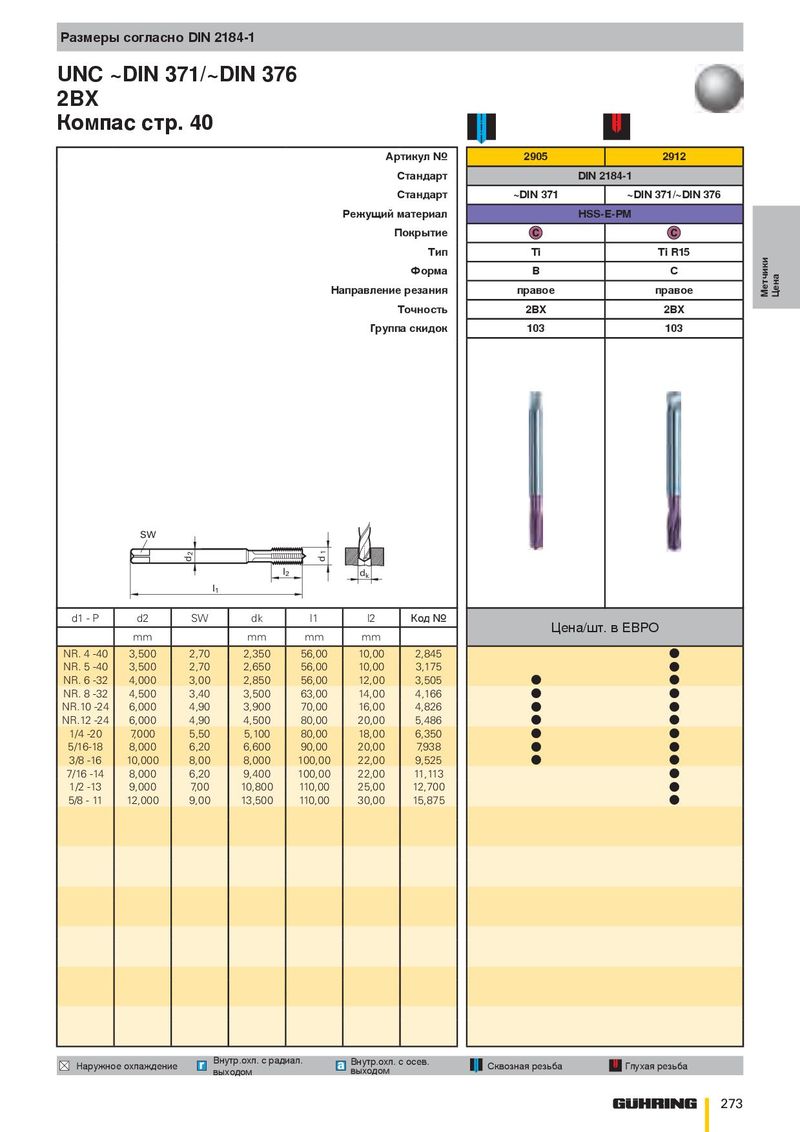

Каталог Guhring резьбонарезной инструмент 2010 - страница 273

Размеры согласно DIN 2184-1 UNC ~DIN 371/~DIN 376 2BX Компас стр. 40 Артикул № 2905 2912 Стандарт DIN 2184-1 Стандарт ~DIN 371 ~DIN 371/~DIN 376 Режущий материал HSS-E-PM Покрытие Тип Ti Ti R15 Форма B C Направление резания правое правое Метчики Цена Точность 2BX 2BX Группа скидок 103 103 SW 2 1 d d l 2 d k l 1 d1 - P d2 SW dk l1 l2 Код № Цена/шт. в ЕВРО mm mm mm mm NR. 4 -40 3,500 2,70 2,350 56,00 10,00 2,845 ● NR. 5 -40 3,500 2,70 2,650 56,00 10,00 3,175 ● NR. 6 -32 4,000 3,00 2,850 56,00 12,00 3,505 ● ● NR. 8 -32 4,500 3,40 3,500 63,00 14,00 4,166 ● ● NR.10 -24 6,000 4,90 3,900 70,00 16,00 4,826 ● ● NR.12 -24 6,000 4,90 4,500 80,00 20,00 5,486 ● ● 1/4 -20 7,000 5,50 5,100 80,00 18,00 6,350 ● ● 5/16-18 8,000 6,20 6,600 90,00 20,00 7,938 ● ● 3/8 -16 10,000 8,00 8,000 100,00 22,00 9,525 ● ● 7/16 -14 8,000 6,20 9,400 100,00 22,00 11,113 ● 1/2 -13 9,000 7,00 10,800 110,00 25,00 12,700 ● 5/8 - 11 12,000 9,00 13,500 110,00 30,00 15,875 ● Внутр.охл. с радиал. Внутр.охл. с осев. Наружное охлаждение Сквозная резьба Глухая резьба выходом выходом 273
