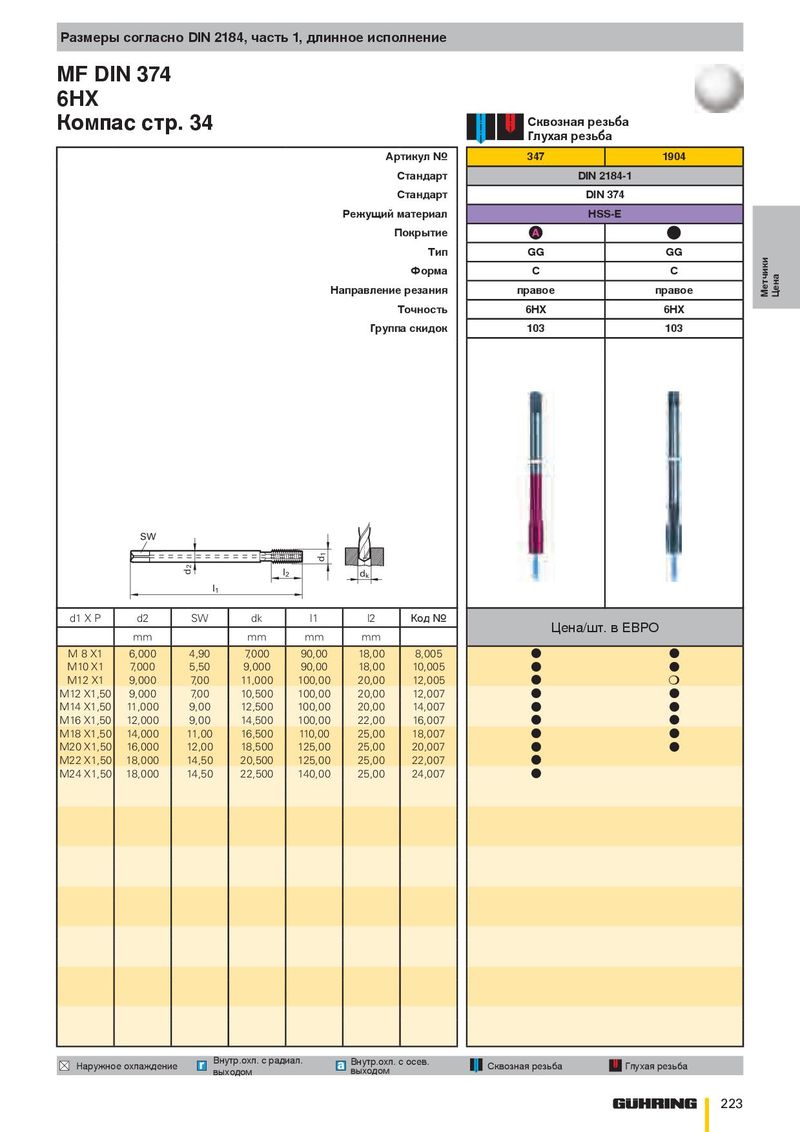

Каталог Guhring резьбонарезной инструмент 2010 - страница 223

Размеры согласно DIN 2184, часть 1, длинное исполнение MF DIN 374 6HX Сквозная резьба Компас стр. 34 Глухая резьба Артикул № 347 1904 Стандарт DIN 2184-1 Стандарт DIN 374 Режущий материал HSS-E Покрытие Тип GG GG Форма C C Направление резания правое правое Метчики Цена Точность 6HX 6HX Группа скидок 103 103 SW 1 d 2 d l 2 d k l 1 d1 X P d2 SW dk l1 l2 Код № Цена/шт. в ЕВРО mm mm mm mm M 8 X1 6,000 4,90 7,000 90,00 18,00 8,005 ● ● M10 X1 7,000 5,50 9,000 90,00 18,00 10,005 ● ● M12 X1 9,000 7,00 11,000 100,00 20,00 12,005 ● ❍ M12 X1,50 9,000 7,00 10,500 100,00 20,00 12,007 ● ● M14 X1,50 11,000 9,00 12,500 100,00 20,00 14,007 ● ● M16 X1,50 12,000 9,00 14,500 100,00 22,00 16,007 ● ● M18 X1,50 14,000 11,00 16,500 110,00 25,00 18,007 ● ● M20 X1,50 16,000 12,00 18,500 125,00 25,00 20,007 ● ● M22 X1,50 18,000 14,50 20,500 125,00 25,00 22,007 ● M24 X1,50 18,000 14,50 22,500 140,00 25,00 24,007 ● Внутр.охл. с радиал. Внутр.охл. с осев. Наружное охлаждение Сквозная резьба Глухая резьба выходом выходом 223
