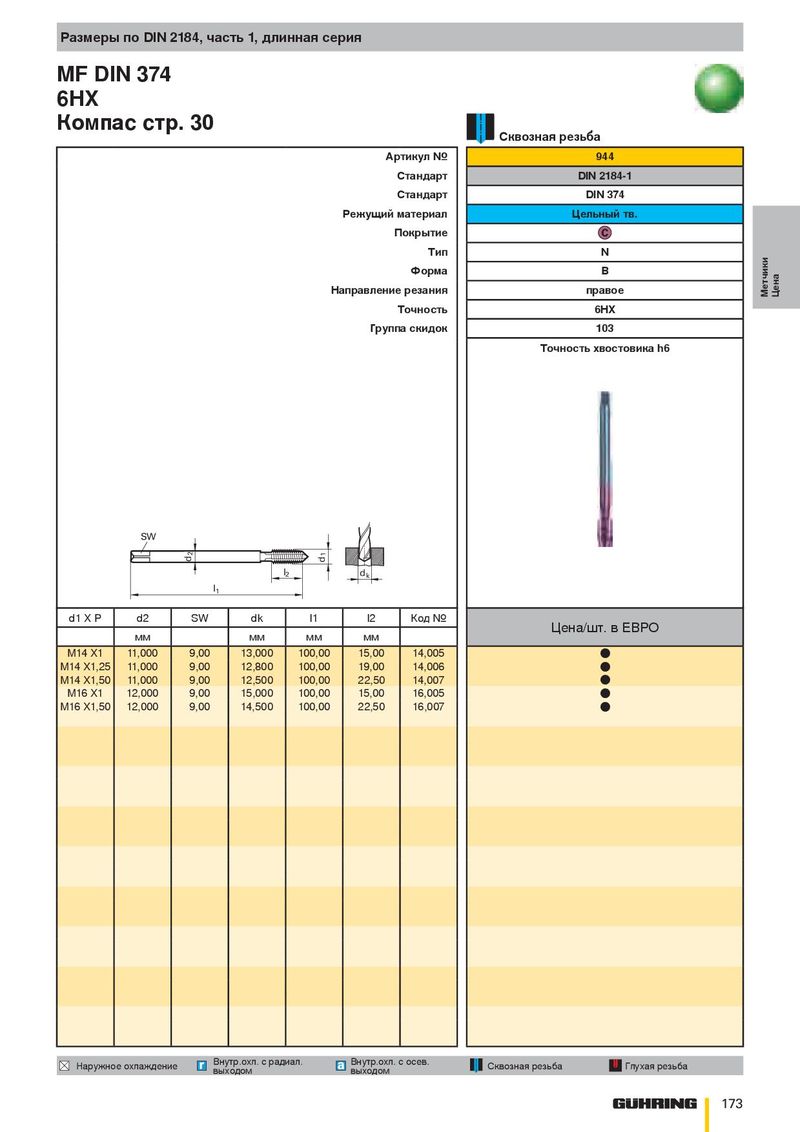

Каталог Guhring резьбонарезной инструмент 2010 - страница 173

Размеры по DIN 2184, часть 1, длинная серия MF DIN 374 6HX Компас стр. 30 Сквозная резьба Артикул № 944 Стандарт DIN 2184-1 Стандарт DIN 374 Режущий материал Цельный тв. Покрытие Тип N Форма B Направление резания правое Метчики Цена Точность 6HX Группа скидок 103 Точность хвостовика h6 SW 2 1 d d l 2 d k l 1 d1 X P d2 SW dk l1 l2 Код № Цена/шт. в ЕВРО мм мм мм мм M14 X1 11,000 9,00 13,000 100,00 15,00 14,005 ● M14 X1,25 11,000 9,00 12,800 100,00 19,00 14,006 ● M14 X1,50 11,000 9,00 12,500 100,00 22,50 14,007 ● M16 X1 12,000 9,00 15,000 100,00 15,00 16,005 ● M16 X1,50 12,000 9,00 14,500 100,00 22,50 16,007 ● Внутр.охл. с радиал. Внутр.охл. с осев. Наружное охлаждение Сквозная резьба Глухая резьба выходом выходом 173
