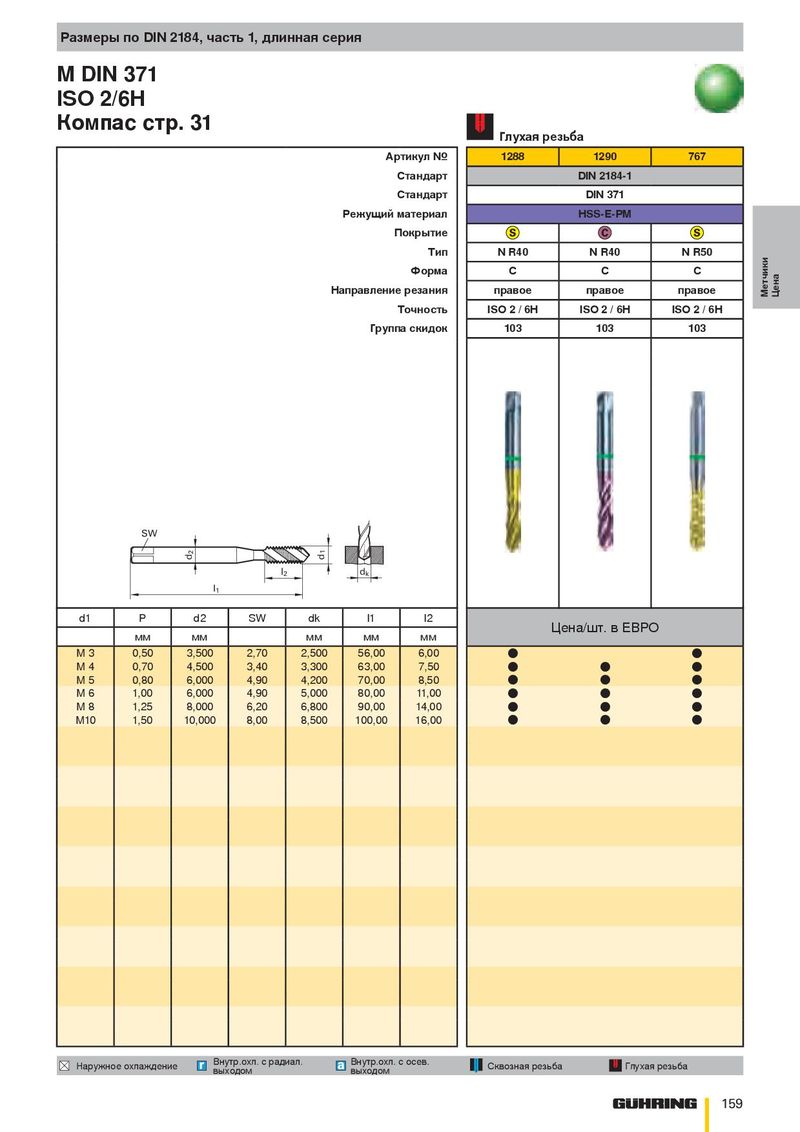

Каталог Guhring резьбонарезной инструмент 2010 - страница 159

Размеры по DIN 2184, часть 1, длинная серия M DIN 371 ISO 2/6H Компас стр. 31 Глухая резьба Артикул № 1288 1290 767 Стандарт DIN 2184-1 Стандарт DIN 371 Режущий материал HSS-E-PM Покрытие Тип N R40 N R40 N R50 Метчики Форма C C C Цена Направление резания правое правое правое Точность ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H Группа скидок 103 103 103 SW d1 d2 l2 dk l1 d1 P d2 SW dk l1 l2 Цена/шт. в ЕВРО мм мм мм мм мм M3 0,50 3,500 2,70 2,500 56,00 6,00 ● ● M4 0,70 4,500 3,40 3,300 63,00 7,50 ● ● ● M5 0,80 6,000 4,90 4,200 70,00 8,50 ● ● ● M6 1,00 6,000 4,90 5,000 80,00 11,00 ● ● ● M8 1,25 8,000 6,20 6,800 90,00 14,00 ● ● ● M10 1,50 10,000 8,00 8,500 100,00 16,00 ● ● ● Внутр.охл. с радиал. Внутр.охл. с осев. Наружное охлаждение Сквозная резьба Глухая резьба выходом выходом 159
