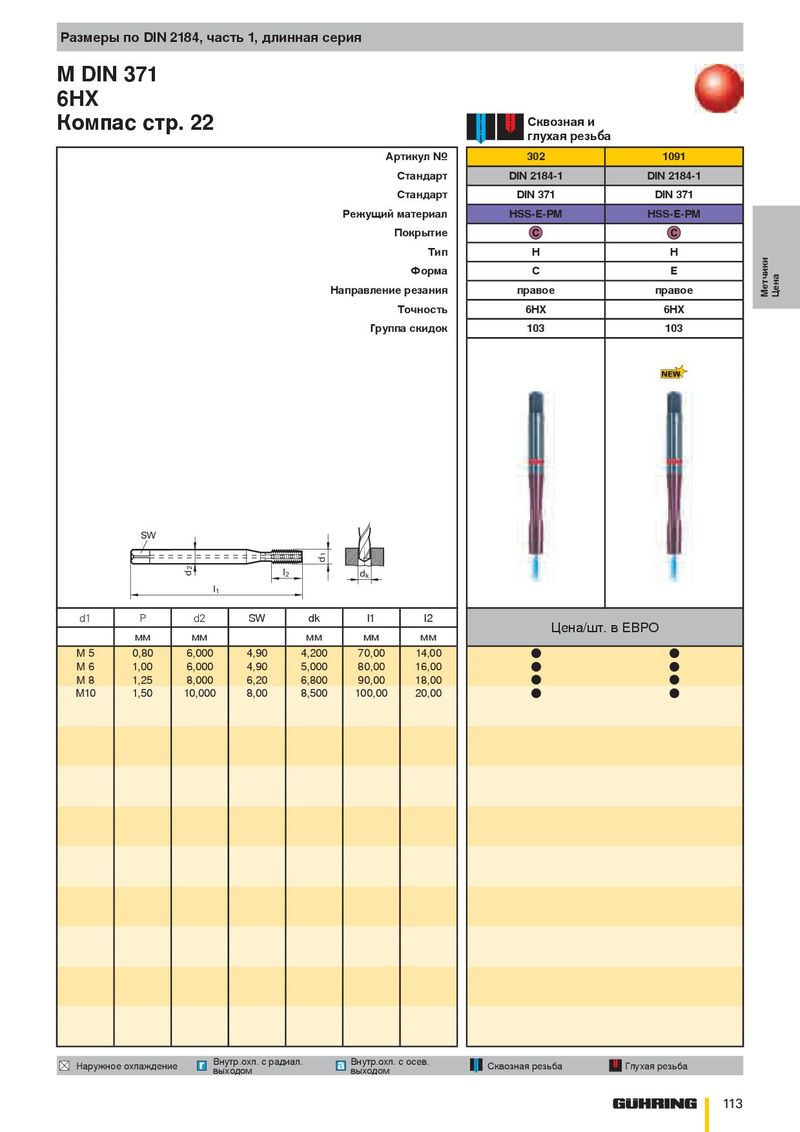

Каталог Guhring резьбонарезной инструмент 2010 - страница 113
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
6HX
Компас стр. 22 Сквозная и
глухая резьба
Артикул № 302 1091
| Стандарт | DIN 2184-1 | DIN 2184-1 | |
| Стандарт | DIN 371 | DIN 371 | |
| Режущий материал | HSS-E-PM | HSS-E-PM | |
| Покрытие |
| Тип | H | H | |
| Форма | C | E |
| Направление резания | правое | правое | ||
| Точность | 6HX | 6HX | ||
| Группа скидок | 103 | 103 |
SW
l d 2 k l 1
| d1 | P | d2 | SW | dk | l1 | l2 | ||
| Цена/шт. в ЕВРО | ||||||||
| мм | мм | мм | мм | мм | ||||
| M 5 | 0,80 | 6,000 | 4,90 | 4,200 | 70,00 | 14,00 | ● | ● |
| M 6 | 1,00 | 6,000 | 4,90 | 5,000 | 80,00 | 16,00 | ● | ● |
| M 8 | 1,25 | 8,000 | 6,20 | 6,800 | 90,00 | 18,00 | ● | ● |
| M10 | 1,50 | 10,000 | 8,00 | 8,500 | 100,00 | 20,00 | ● | ● |
