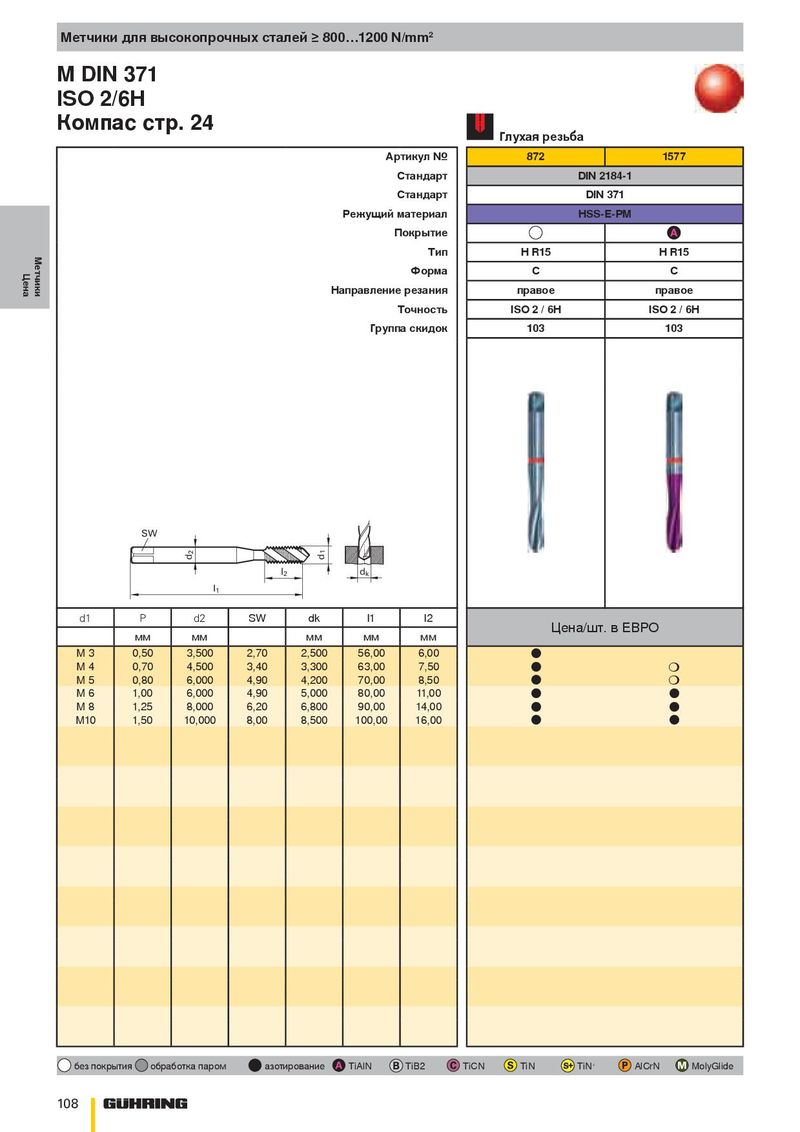

ISO 2/6H
Компас стр. 24
Глухая резьба
| Артикул № | 872 | 1577 | |
| Стандарт | DIN 2184-1 | ||
| Стандарт | DIN 371 | ||
| Режущий материал | HSS-E-PM | ||
| Покрытие | |||
| Тип H R15 | H R15 | ||
| Форма C | C | ||
| Направление резания | правое | правое |
Точность ISO 2 / 6H ISO 2 / 6H
Группа скидок 103 103
SW
l2 dk l1
| d1 | P | d2 | SW | dk | l1 | l2 | ||
| Цена/шт. в ЕВРО | ||||||||
| мм | мм | мм | мм | мм | ||||
| M 3 | 0,50 | 3,500 | 2,70 | 2,500 | 56,00 | 6,00 | ● | |
| M 4 | 0,70 | 4,500 | 3,40 | 3,300 | 63,00 | 7,50 | ● | ❍ |
| M 5 | 0,80 | 6,000 | 4,90 | 4,200 | 70,00 | 8,50 | ● | ❍ |
| M 6 | 1,00 | 6,000 | 4,90 | 5,000 | 80,00 | 11,00 | ● | ● |
| M 8 | 1,25 | 8,000 | 6,20 | 6,800 | 90,00 | 14,00 | ● | ● |
| M10 | 1,50 | 10,000 | 8,00 | 8,500 | 100,00 | 16,00 | ● | ● |
