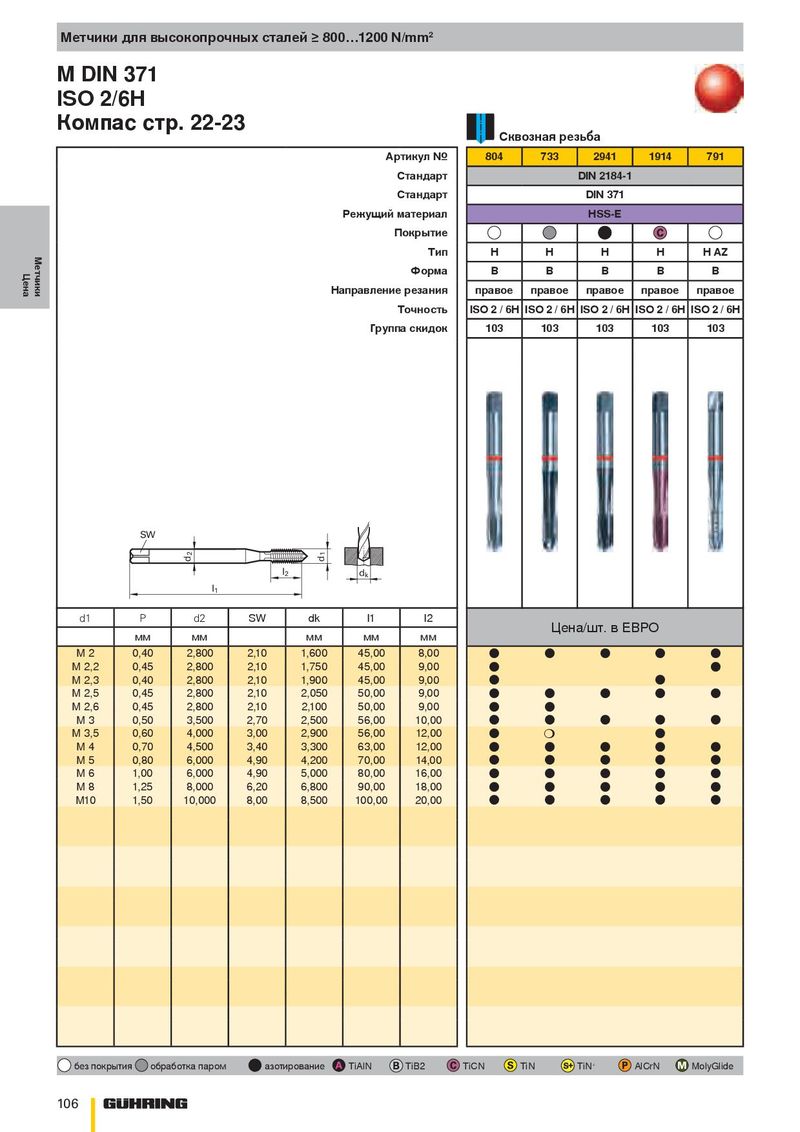

Каталог Guhring резьбонарезной инструмент 2010 - страница 106
Навигация
Основной каталог Guhring 2011
Каталог Guhring резьбонарезной инструмент
Каталог Guhring сверла
Каталог Guhring ружейные сверла
Каталог Guhring инструментальная оснастка GM 300
ISO 2/6H
Компас стр. 22-23
Сквозная резьба
| Артикул № | 804 | 733 | 2941 | 1914 | 791 |
| Стандарт | DIN 2184-1 | ||||
| Стандарт | DIN 371 | ||||
| Режущий материал | HSS-E | ||||
| Покрытие | |||||
| Тип H | H | H | H | H AZ | |
| Форма B | B | B | B | B | |
| Направление резания | правое | правое | правое | правое | правое |
| Точность | ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H ISO 2 / 6H | ||||
| Группа скидок | 103 | 103 | 103 | 103 | 103 |
SW
l 2 d k l 1
| d1 | P | d2 | SW | dk | l1 | l2 | |||||
| Цена/шт. в ЕВРО | |||||||||||
| мм | мм | мм | мм | мм | |||||||
| M 2 | 0,40 | 2,800 | 2,10 | 1,600 | 45,00 | 8,00 | ● | ● | ● | ● | ● |
| M 2,2 | 0,45 | 2,800 | 2,10 | 1,750 | 45,00 | 9,00 | ● | ● | |||
| M 2,3 | 0,40 | 2,800 | 2,10 | 1,900 | 45,00 | 9,00 | ● | ● | |||
| M 2,5 | 0,45 | 2,800 | 2,10 | 2,050 | 50,00 | 9,00 | ● | ● | ● | ● | ● |
| M 2,6 | 0,45 | 2,800 | 2,10 | 2,100 | 50,00 | 9,00 | ● | ● | |||
| M 3 | 0,50 | 3,500 | 2,70 | 2,500 | 56,00 | 10,00 | ● | ● | ● | ● | ● |
| M 3,5 | 0,60 | 4,000 | 3,00 | 2,900 | 56,00 | 12,00 | ● | ❍ | ● | ||
| M 4 | 0,70 | 4,500 | 3,40 | 3,300 | 63,00 | 12,00 | ● | ● | ● | ● | ● |
| M 5 | 0,80 | 6,000 | 4,90 | 4,200 | 70,00 | 14,00 | ● | ● | ● | ● | ● |
| M 6 | 1,00 | 6,000 | 4,90 | 5,000 | 80,00 | 16,00 | ● | ● | ● | ● | ● |
| M 8 | 1,25 | 8,000 | 6,20 | 6,800 | 90,00 | 18,00 | ● | ● | ● | ● | ● |
| M10 | 1,50 | 10,000 | 8,00 | 8,500 | 100,00 | 20,00 | ● | ● | ● | ● | ● |
