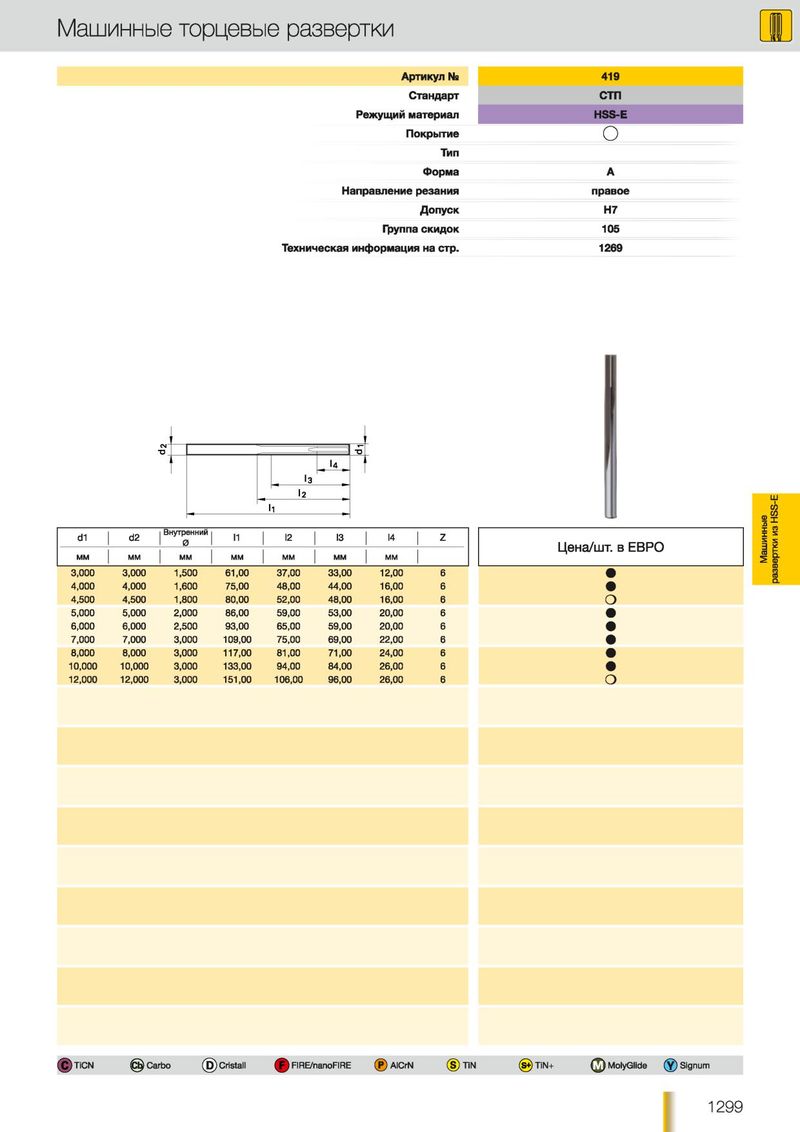

Машинные торцевые развертки
| Артикул № | 419 |
| Стандарт | СТП |
| Режущий материал | HSS-E |
| Покрытие | О |
| Тип | |
| Форма | А |
| Направление резания | правое |
| Допуск | Н7 |
| Группа скидок | 105 |
| Техническая информация на стр. | 1269 |
U !з 12 И I Внутренний|
| d1 | 62 | 11 | I2 | I3 | I4 | Z | |
| 0 | |||||||
| ММ | ММ | мм | мм | ММ | ММ | ММ | |
| 3,000 | 3,000 | 1,500 | 61,00 | 37,00 | 33,00 | 12,00 | 6 |
| 4,000 | 4,000 | 1,600 | 75,00 | 48,00 | 44,00 | 16,00 | 6 |
| 4,500 | 4,500 | 1,800 | 80,00 | 52,00 | 48,00 | 16,00 | 6 |
| 5,000 | 5,000 | 2,000 | 86,00 | 59,00 | 53,00 | 20,00 | 6 |
| 6,000 | 6,000 | 2,500 | 93,00 | 65,00 | 59,00 | 20,00 | 6 |
| 7,000 | 7,000 | 3,000 | 109,00 | 75,00 | 69,00 | 22,00 | 6 |
| 8,000 | 8,000 | 3,000 | 117,00 | 81,00 | 71,00 | 24,00 | 6 |
| 10,000 | 10,000 | 3,000 | 133,00 | 94,00 | 84,00 | 26,00 | 6 |
| 12,000 | 12,000 | 3,000 | 151,00 | 106,00 | 96,00 | 26,00 | 6 |
