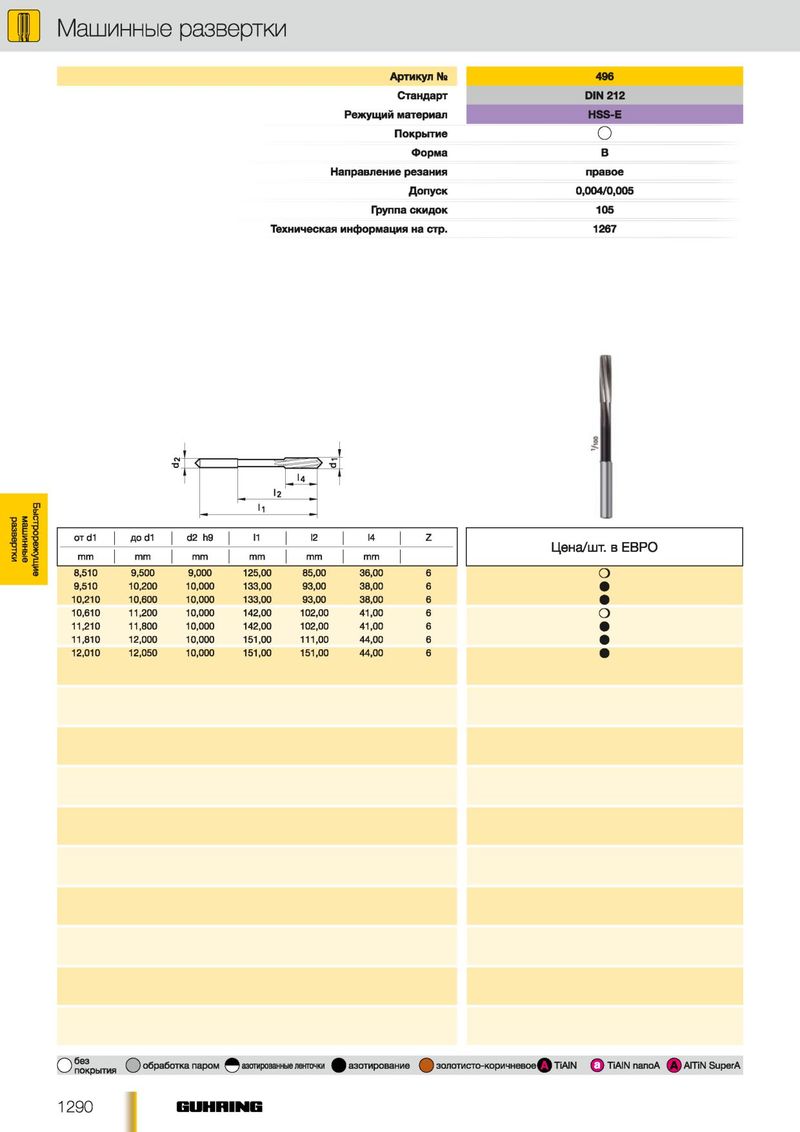

Каталог Guhring развертки - страница 48
Навигация
Каталог Guhring программа метчиков высочайшего качества PowerTap
Каталог Guhring инструментальная оснастка
Каталог Guhring резьбонарезной инструмент 2010
Каталог Guhring техническая документация
Каталог Guhring высокопроизводительные концевые фрезы с неравномерным шагом спирали RF 100
Каталог Guhring зенкеры и зенковки
| Артикул Ns | 496 |
| Стандарт | DIN 212 |
| Режущий материал | HSS-E |
| Покрытие | О |
| Форма | в |
| Направление резания | правое |
| Допуск | 0,004/0,005 |
| Группа скидок | 105 |
| Техническая информация на стр. | 1267 |
| от d1 | до d1 | d2 h9 | 11 | I2 | I4 | Z |
| mm | mm | mm | mm | mm | mm | |
| 8,510 | 9,500 | 9,000 | 125,00 | 85,00 | 36,00 | 6 |
| 9,510 | 10,200 | 10,000 | 133,00 | 93,00 | 38,00 | 6 |
| 10,210 | 10,600 | 10,000 | 133,00 | 93,00 | 38,00 | 6 |
| 10,610 | 11,200 | 10,000 | 142,00 | 102,00 | 41,00 | 6 |
| 11,210 | 11,800 | 10,000 | 142,00 | 102,00 | 41,00 | 6 |
| 11,810 | 12,000 | 10,000 | 151,00 | 111,00 | 44,00 | 6 |
| 12,010 | 12,050 | 10,000 | 151,00 | 151,00 | 44,00 | 6 |
без (е О
обработка паром ^^азотированныеленточки ^^азотирование золотисто-коричневое 1^1 TiAIN Q TiAIN nanoA (A) AITiN SuperA
v v покрытия EUH BIN E
