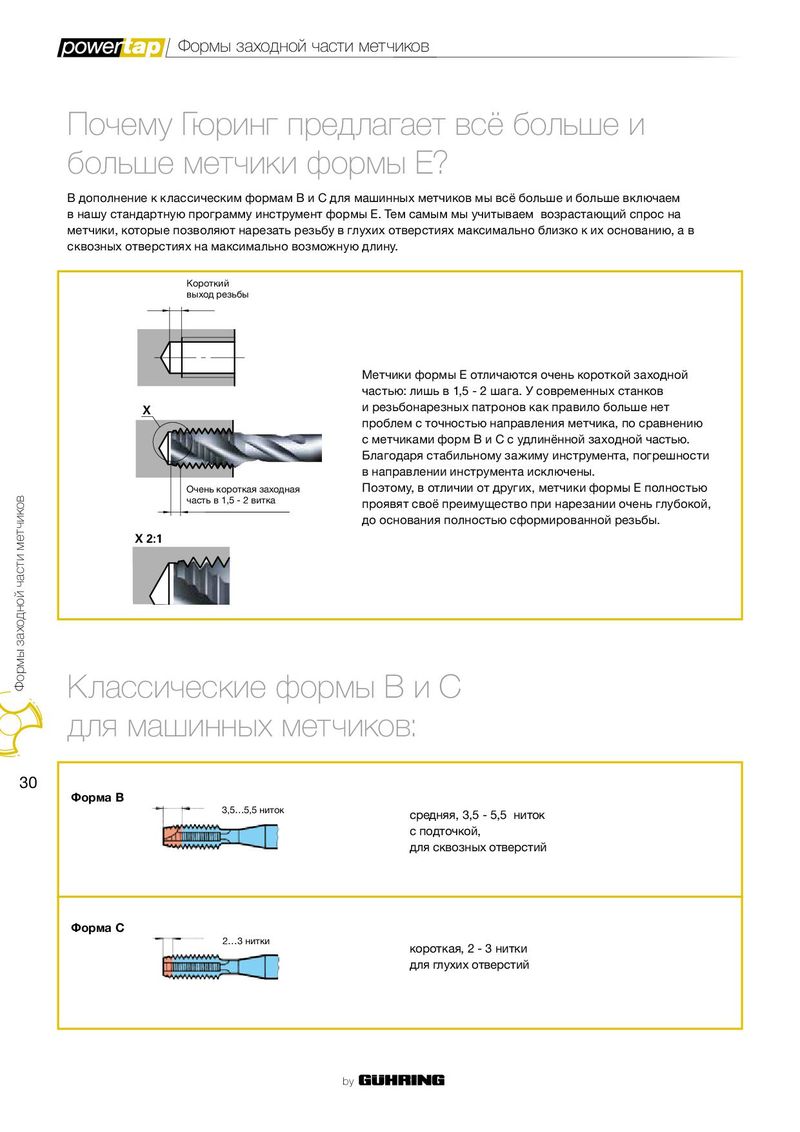

Формы заходной части метчиков

Почему Гюринг предлагает всё больше и

больше метчики формы Е?

В дополнение к классическим формам В и С для машинных метчиков мы всё больше и больше включаем в нашу стандартную программу инструмент формы Е. Тем самым мы учитываем возрастающий спрос на метчики, которые позволяют нарезать резьбу в глухих отверстиях максимально близко к их основанию, а в сквозных отверстиях на максимально возможную длину.

Короткий выход резьбы

XX X

X 2:1X 2:1 X 2:1

Метчики формы Е отличаются очень короткой заходной частью: лишь в 1,5 - 2 шага. У современных станков и резьбонарезных патронов как правило больше нет проблем с точностью направления метчика, по сравнению с метчиками форм В и С с удлинённой заходной частью. Благодаря стабильному зажиму инструмента, погрешности в направлении инструмента исключены. Очень короткая заходная Поэтому, в отличии от других, метчики формы Е полностью часть в 1,5 - 2 витка проявят своё преимущество при нарезании очень глубокой, до основания полностью сформированной резьбы.

Классические формы В и С

для машинных метчиков:

30

Форма B 3,5…5,5 ниток средняя, 3,5 - 5,5 ниток с подточкой, для сквозных отверстий

Форма C 2…3 нитки короткая, 2 - 3 нитки для глухих отверстий
