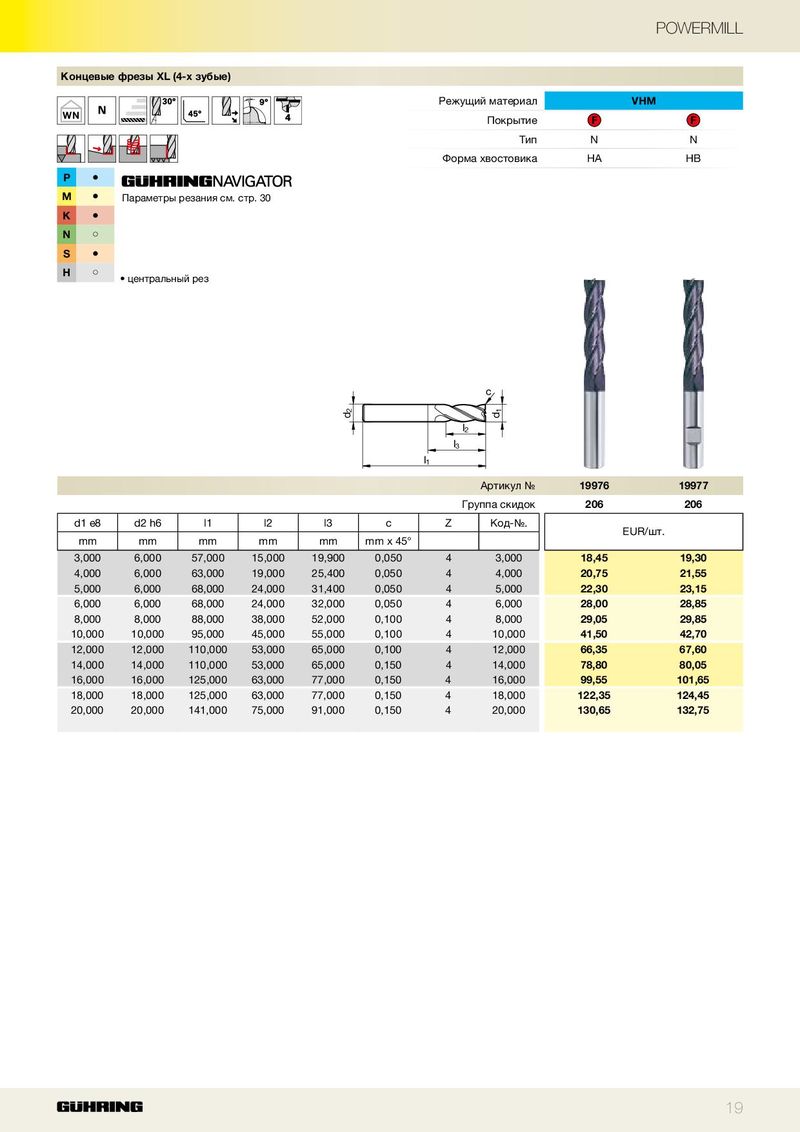

Концевые фрезы XL (4-х зубые)
WN
P ●
| M | ● | Параметры резания см. стр. 30 |
| K | ● | |
| N | ○ | |
| S | ● | |
| H | ○ |
- центральный рез
Режущий материал VHM
| Покрытие | F | F | ||
| Тип | N | N | ||
| Форма хвостовика | HA | HB |
c
l2 l 3 l 1
| Артикул № | 19976 | 19977 | |
| Группа скидок | 206 | 206 |
| d1 e8 | d2 h6 | l1 | l2 | l3 c | Z | Код-№. | |||
| EUR/шт. | |||||||||
| mm | mm | mm | mm | mm x 45° mm | |||||
| 3,000 | 6,000 | 57,000 | 15,000 | 19,900 | 0,050 | 4 | 3,000 | 18,45 | 19,30 |
| 4,000 | 6,000 | 63,000 | 19,000 | 25,400 | 0,050 | 4 | 4,000 | 20,75 | 21,55 |
| 5,000 | 6,000 | 68,000 | 24,000 | 31,400 | 0,050 | 4 | 5,000 | 22,30 | 23,15 |
| 6,000 | 6,000 | 68,000 | 24,000 | 32,000 | 0,050 | 4 | 6,000 | 28,00 | 28,85 |
| 8,000 | 8,000 | 88,000 | 38,000 | 52,000 | 0,100 | 4 | 8,000 | 29,05 | 29,85 |
| 10,000 | 10,000 | 95,000 | 45,000 | 55,000 | 0,100 | 4 | 10,000 | 41,50 | 42,70 |
| 12,000 | 12,000 | 110,000 | 53,000 | 65,000 | 0,100 | 4 | 12,000 | 66,35 | 67,60 |
| 14,000 | 14,000 | 110,000 | 53,000 | 65,000 | 0,150 | 4 | 14,000 | 78,80 | 80,05 |
| 16,000 | 16,000 | 125,000 | 63,000 | 77,000 | 0,150 | 4 | 16,000 | 99,55 | 101,65 |
| 18,000 | 18,000 | 125,000 | 63,000 | 77,000 | 0,150 | 4 | 18,000 | 122,35 | 124,45 |
| 20,000 | 20,000 | 141,000 | 75,000 | 91,000 | 0,150 | 4 | 20,000 | 130,65 | 132,75 |
