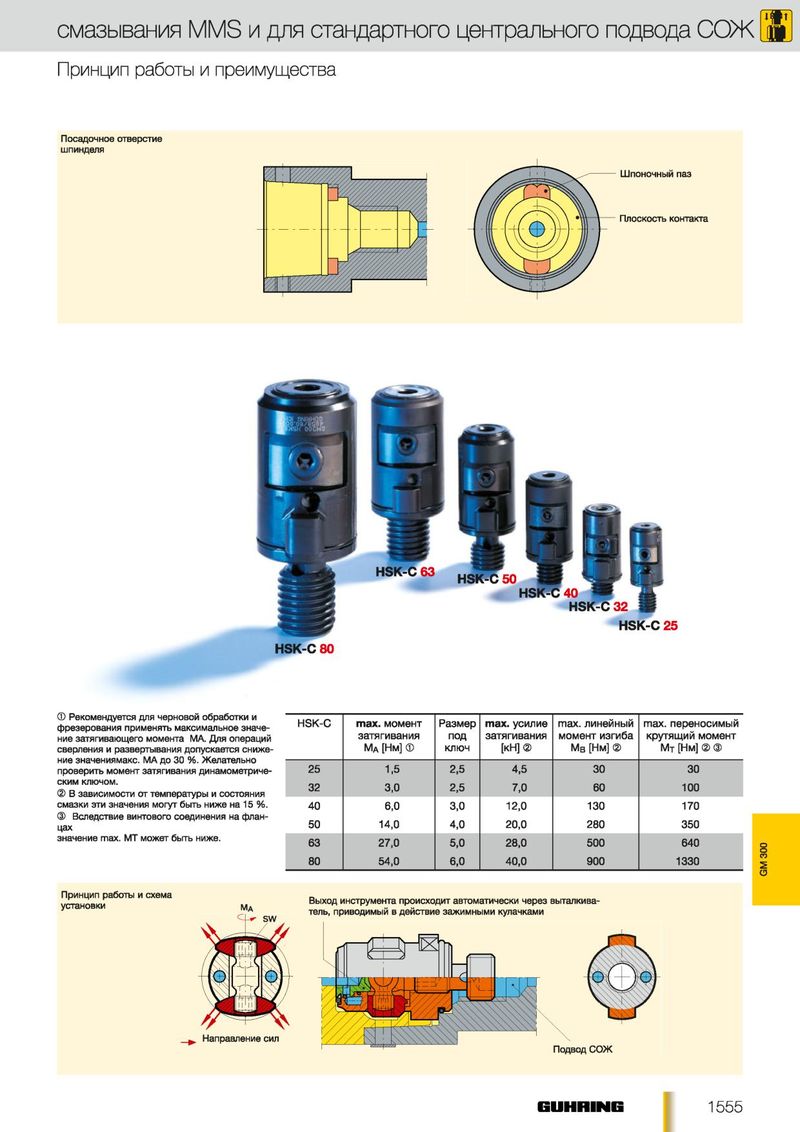

смазывания MMS и для стандартного центрального подвода СОЖ и Л
Посадочное отверстие шпинделя Шпоночный паз
Плоскость контакта
| © Рекомендуется для черновой обработки и фрезерования применять максимальное значе ние затягивающего момента МА. Для операций сверления и развертывания допускается сниже | HSK-C | m ax.момент затягивания МА[Нм]Ф | Размер ПОД ключ | m ax.усилие затягивания [кН] (D | max. линейный момент изгиба Мв [Нм] ® | max. переносимый крутящий момент Мт [Нм]®(D |
| ние значениямакс. МА до 30 %. Желательно проверить момент затягивания динамометриче | 25 | 1,5 | 2,5 | 4,5 | 30 | 30 |
| ским ключом. © В зависимости от температуры и состояния | 32 | 3,0 | 2,5 | 7,0 | 60 | 100 |
| смазки эти значения могут быть ниже на 15 %. | 40 | 6,0 | 3,0 | 12,0 | 130 | 170 |
| © Вследствие винтового соединения на флан цах | 50 | 14,0 | 4,0 | 20,0 | 280 | 350 |
| значение max. МТ может быть ниже. | 63 | 27,0 | 5,0 | 28,0 | 500 | 640 |
| 80 | 54,0 | 6,0 | 40,0 | 900 | 1330 |
Принцип работы и схема установки Мд
Выход инструмента происходит автоматически через выталкива тель, приводимый в действие зажимными кулачками
