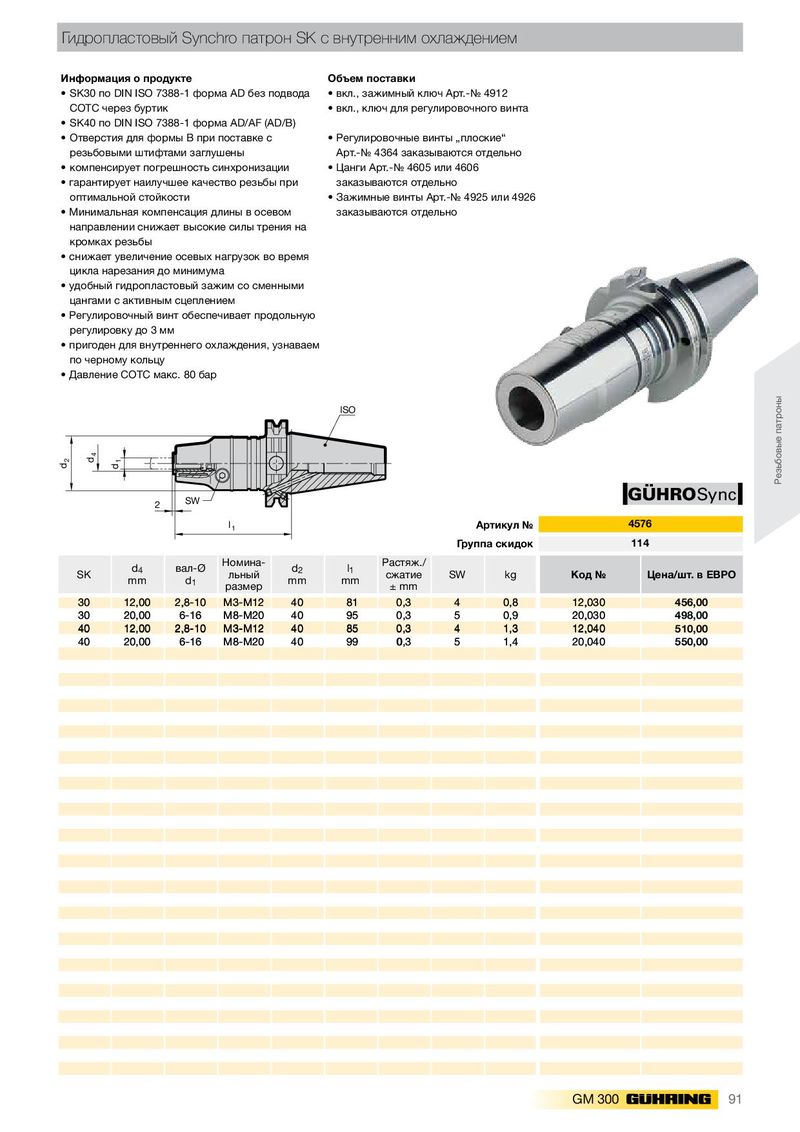

Гидропластовый Synchro патрон SK с внутренним охлаждением Информация о продукте Объем поставки • SK30 по DIN ISO 7388-1 форма AD без подвода • вкл., зажимный ключ Арт.-№ 4912 CОТС через буртик • вкл., ключ для регулировочного винта • SK40 по DIN ISO 7388-1 форма AD/AF (AD/B) • Отверстия для формы В при поставке с • Регулировочные винты „плоские“ резьбовыми штифтами заглушены Арт.-№ 4364 заказываются отдельно • компенсирует погрешность синхронизации • Цанги Арт.-№ 4605 или 4606 • гарантирует наилучшее качество резьбы при заказываются отдельно оптимальной стойкости • Зажимные винты Арт.-№ 4925 или 4926 • Минимальная компенсация длины в осевом заказываются отдельно направлении снижает высокие силы трения на кромках резьбы • снижает увеличение осевых нагрузок во время цикла нарезания до минимума • удобный гидропластовый зажим со сменными цангами с активным сцеплением • Регулировочный винт обеспечивает продольную регулировку до 3 мм • пригоден для внутреннего охлаждения, узнаваем по черному кольцу • Давление СОТС макс. 80 бар ISO 4 2 d 1 d d Резьбовые патроны GÜHROSync 2 SW l 1 Артикул № 4576 Группа скидок 114 Номина- Растяж./ d 4 вал-Ø d 2 l 1 SK льный сжатие SW kg Код № Цена/шт. в ЕВРО mm d 1 mm mm размер ± mm 30 30 12,00 12,00 2,8-10 2,8-10 M3-M12 M3-M12 40 40 81 81 0,3 0,3 4 4 0,8 0,8 12,030 12,030 456,00 30 30 20,00 20,00 6-16 6-16 M8-M20 M8-M20 40 40 95 95 0,3 0,3 5 5 0,9 0,9 20,030 20,030 498,00 40 40 12,00 12,00 2,8-10 2,8-10 M3-M12 M3-M12 40 40 85 85 0,3 0,3 4 4 1,3 1,3 12,040 12,040 510,00 40 40 20,00 20,00 6-16 6-16 M8-M20 M8-M20 40 40 99 99 0,3 0,3 5 5 1,4 1,4 20,040 20,040 550,00 GM 300 91
