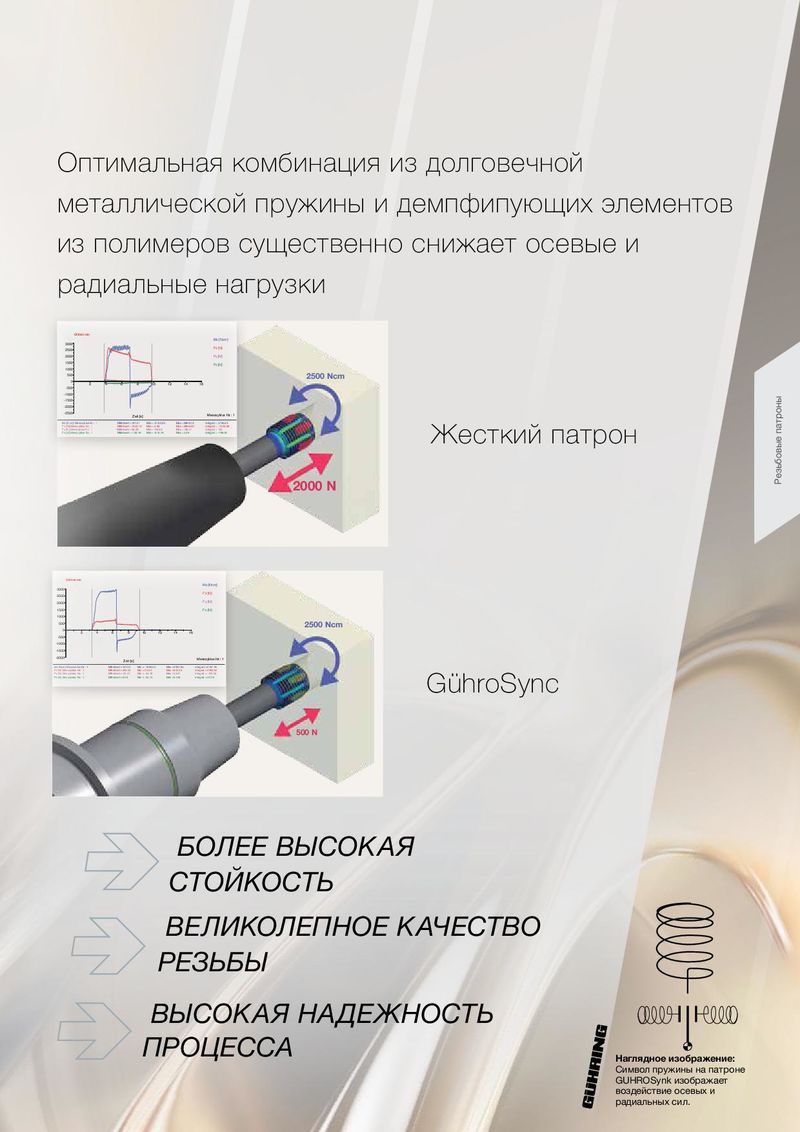

Оптимальная комбинация из долговечной
металлической пружины и демпфипующих элементов
из полимеров существенно снижает осевые и
радиальные нагрузки
Glätten ein Mz [Ncm] 3000 2500 Fz [N] 2000 Fy [N] 1500 Fx [N] 1000 500 2500 Ncm
0 2 4 6 8 10 12 14 16
-500 -1000 -1500 -2000
-2500 Messzyklus Nr.: 1 Zeit [s] Жесткий патрон
| Mz [Ncm] Messzyklus Nr.: 1Fz [N] Messzyklus Nr.: 1 | Mittelwert =797.41Mittelwert =1840.19 | Min = -2123.35Min = 5.82 | Max =2863.43Max =2669.26 | Integral = 4785.23Integral = 11042.96 |
| Fy [N] Messzyklus Nr.: 1 | Mittelwert =32.33 | Min = -36.53 | Max =136.41 | Integral = 194. |
| Fx [N] Messzyklus Nr.: 1 | Mittelwert =-132.79 | Min = -212.79 | Max =4.09 | Integral = -796.87 |
2000 N
Glätten ein Mz [Ncm] 3000 2500 Fz [N] 2000 Fy [N] 1500 Fx [N] 1000 500 2500 Ncm
0 2 4 6 8 10 12 14 16
-500 -1000 -1500 -2000 Messzyklus Nr.: 1
Zeit [s]
| Mz [Ncm] Messzyklus Nr.: 1 | Mittelwert =1013.2 | Min = -1586.33 | Max =2961.84 | Integral = 6137.95 | GühroSync |
| Fz [N] Messzyklus Nr.: 1Fy [N] Messzyklus Nr.: 1 | Mittelwert =493.04Mittelwert =-20.31 | Min = 20.63Min = -44.18 | Max =812.36Max =14.97 | Integral = 2986.83Integral = -123.06 | |
| Fx [N] Messzyklus Nr.: 1 | Mittelwert =6.98 | Min = -50.73 | Max =31.58 | Integral = 42.26 |
500 N
БОЛЕЕ ВЫСОКАЯ
СТОЙКОСТЬ
ВЕЛИКОЛЕПНОЕ КАЧЕСТВО
РЕЗЬБЫ
ВЫСОКАЯ НАДЕЖНОСТЬ
ПРОЦЕССА
Наглядное изображение:
Символ пружины на патроне
GUHROSynk изображает
воздействие осевых и
радиальных сил.
