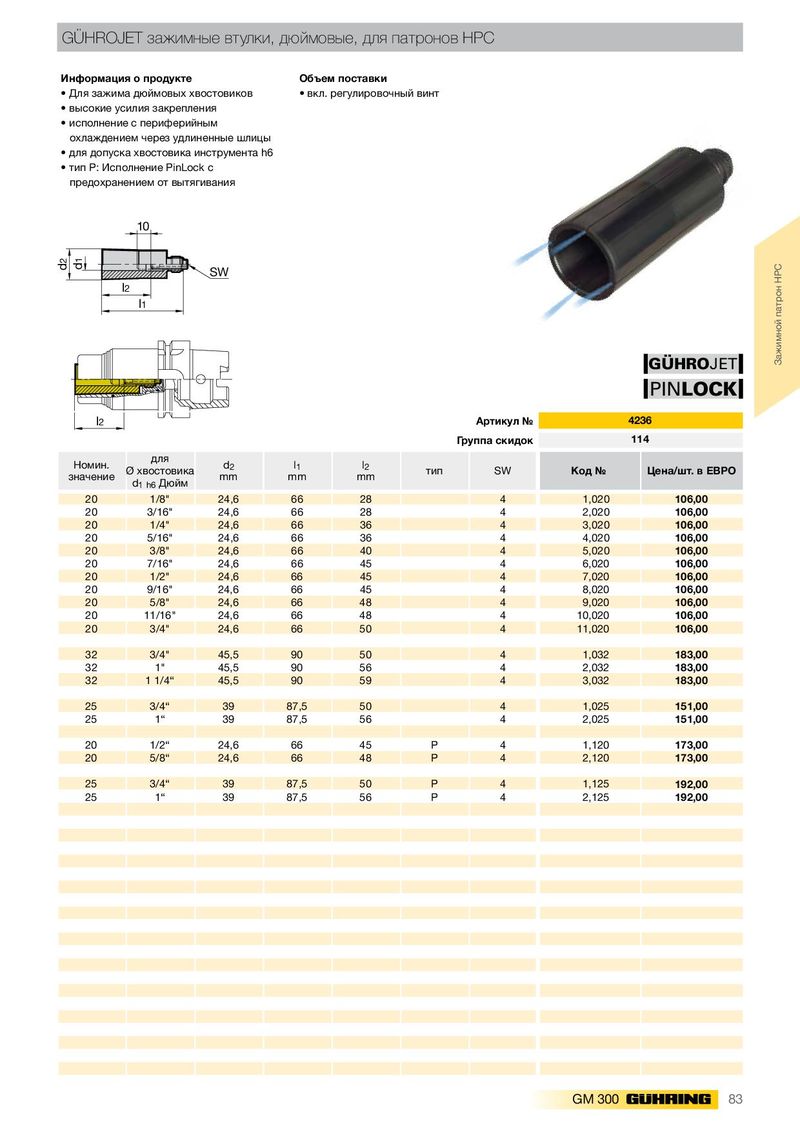

GÜHROJET зажимные втулки, дюймовые, для патронов HPC
- Для зажима дюймовых хвостовиков
- вкл. регулировочный винт
- высокие усилия закрепления
- исполнение с периферийным охлаждением через удлиненные шлицы
- для допуска хвостовика инструмента h6
- тип Р: Исполнение PinLock с предохранением от вытягивания
10
SW l2 l1
GÜHROJET
PINLOCK
| l2 | Артикул № | 4236 | ||
| Группа скидок | 114 | |||
| для |
| Номин. | Ø хвостовика | d2 | l1 | l2 | тип | SW | Код № | Цена/шт. в ЕВРО |
| значение | mm | mm | mm | |||||
| d1 h6 Дюйм | ||||||||
| 20 | 1/8" | 24,6 | 66 | 28 | 4 | 1,020 | 106,00 | |
| 20 | 3/16" | 24,6 | 66 | 28 | 4 | 2,020 | 106,00 | |
| 20 | 1/4" | 24,6 | 66 | 36 | 4 | 3,020 | 106,00 | |
| 20 | 5/16" | 24,6 | 66 | 36 | 4 | 4,020 | 106,00 | |
| 20 | 3/8" | 24,6 | 66 | 40 | 4 | 5,020 | 106,00 | |
| 20 | 7/16" | 24,6 | 66 | 45 | 4 | 6,020 | 106,00 | |
| 20 | 1/2" | 24,6 | 66 | 45 | 4 | 7,020 | 106,00 | |
| 20 | 9/16" | 24,6 | 66 | 45 | 4 | 8,020 | 106,00 | |
| 20 | 5/8" | 24,6 | 66 | 48 | 4 | 9,020 | 106,00 | |
| 20 | 11/16" | 24,6 | 66 | 48 | 4 | 10,020 | 106,00 | |
| 20 | 3/4" | 24,6 | 66 | 50 | 4 | 11,020 | 106,00 | |
| 32 | 3/4" | 45,5 | 90 | 50 | 4 | 1,032 | 183,00 | |
| 32 | 1" | 45,5 | 90 | 56 | 4 | 2,032 | 183,00 | |
| 32 | 1 1/4“ | 45,5 | 90 | 59 | 4 | 3,032 | 183,00 | |
| 25 | 3/4“ | 39 | 87,5 | 50 | 4 | 1,025 | 151,00 | |
| 25 | 1“ | 39 | 87,5 | 56 | 4 | 2,025 | 151,00 | |
| 20 | 1/2“ | 24,6 | 66 | 45 | P | 4 | 1,120 | 173,00 |
| 20 | 5/8“ | 24,6 | 66 | 48 | P | 4 | 2,120 | 173,00 |
| 25 | 3/4“ | 39 | 87,5 | 50 | P | 4 | 1,125 | 192,00 |
| 25 | 1“ | 39 | 87,5 | 56 | P | 4 | 2,125 | 192,00 |
