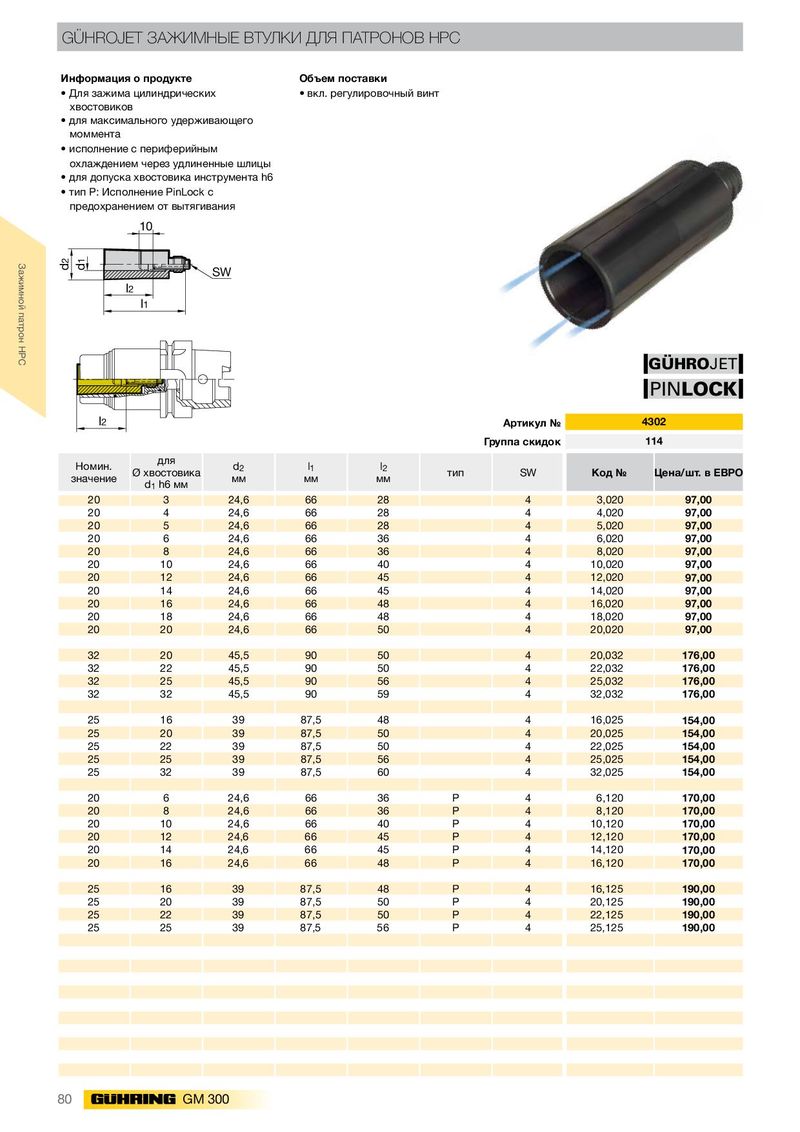

GÜHROJET ЗАЖИМНЫЕ ВТУЛКИ ДЛЯ ПАТРОНОВ HPC
- Для зажима цилиндрических
- вкл. регулировочный винт
хвостовиков
- для максимального удерживающего моммента
- исполнение с периферийным охлаждением через удлиненные шлицы
- для допуска хвостовика инструмента h6
- тип Р: Исполнение PinLock с предохранением от вытягивания
10
SW l2 l1
GÜHROJET
PINLOCK
| l2 | Артикул № | 4302 | ||
| Группа скидок | 114 | |||
| для |
| Номин. | Ø хвостовика | d2 | l1 | l2 | тип | SW | Код № | Цена/шт. в ЕВРО |
| значение | мм | мм | мм | |||||
| d1 h6 мм | ||||||||
| 20 | 3 | 24,6 | 66 | 28 | 4 | 3,020 | 97,00 | |
| 20 | 4 | 24,6 | 66 | 28 | 4 | 4,020 | 97,00 | |
| 20 | 5 | 24,6 | 66 | 28 | 4 | 5,020 | 97,00 | |
| 20 | 6 | 24,6 | 66 | 36 | 4 | 6,020 | 97,00 | |
| 20 | 8 | 24,6 | 66 | 36 | 4 | 8,020 | 97,00 | |
| 20 | 10 | 24,6 | 66 | 40 | 4 | 10,020 | 97,00 | |
| 20 | 12 | 24,6 | 66 | 45 | 4 | 12,020 | 97,00 | |
| 20 | 14 | 24,6 | 66 | 45 | 4 | 14,020 | 97,00 | |
| 20 | 16 | 24,6 | 66 | 48 | 4 | 16,020 | 97,00 | |
| 20 | 18 | 24,6 | 66 | 48 | 4 | 18,020 | 97,00 | |
| 20 | 20 | 24,6 | 66 | 50 | 4 | 20,020 | 97,00 | |
| 32 | 20 | 45,5 | 90 | 50 | 4 | 20,032 | 176,00 | |
| 32 | 22 | 45,5 | 90 | 50 | 4 | 22,032 | 176,00 | |
| 32 | 25 | 45,5 | 90 | 56 | 4 | 25,032 | 176,00 | |
| 32 | 32 | 45,5 | 90 | 59 | 4 | 32,032 | 176,00 | |
| 25 | 16 | 39 | 87,5 | 48 | 4 | 16,025 | 154,00 | |
| 25 | 20 | 39 | 87,5 | 50 | 4 | 20,025 | 154,00 | |
| 25 | 22 | 39 | 87,5 | 50 | 4 | 22,025 | 154,00 | |
| 25 | 25 | 39 | 87,5 | 56 | 4 | 25,025 | 154,00 | |
| 25 | 32 | 39 | 87,5 | 60 | 4 | 32,025 | 154,00 | |
| 20 | 6 | 24,6 | 66 | 36 | P | 4 | 6,120 | 170,00 |
| 20 | 8 | 24,6 | 66 | 36 | P | 4 | 8,120 | 170,00 |
| 20 | 10 | 24,6 | 66 | 40 | P | 4 | 10,120 | 170,00 |
| 20 | 12 | 24,6 | 66 | 45 | P | 4 | 12,120 | 170,00 |
| 20 | 14 | 24,6 | 66 | 45 | P | 4 | 14,120 | 170,00 |
| 20 | 16 | 24,6 | 66 | 48 | P | 4 | 16,120 | 170,00 |
| 25 | 16 | 39 | 87,5 | 48 | P | 4 | 16,125 | 190,00 |
| 25 | 20 | 39 | 87,5 | 50 | P | 4 | 20,125 | 190,00 |
| 25 | 22 | 39 | 87,5 | 50 | P | 4 | 22,125 | 190,00 |
| 25 | 25 | 39 | 87,5 | 56 | P | 4 | 25,125 | 190,00 |
