Каталог Guhring инструментальная оснастка GM 300 - страница 207

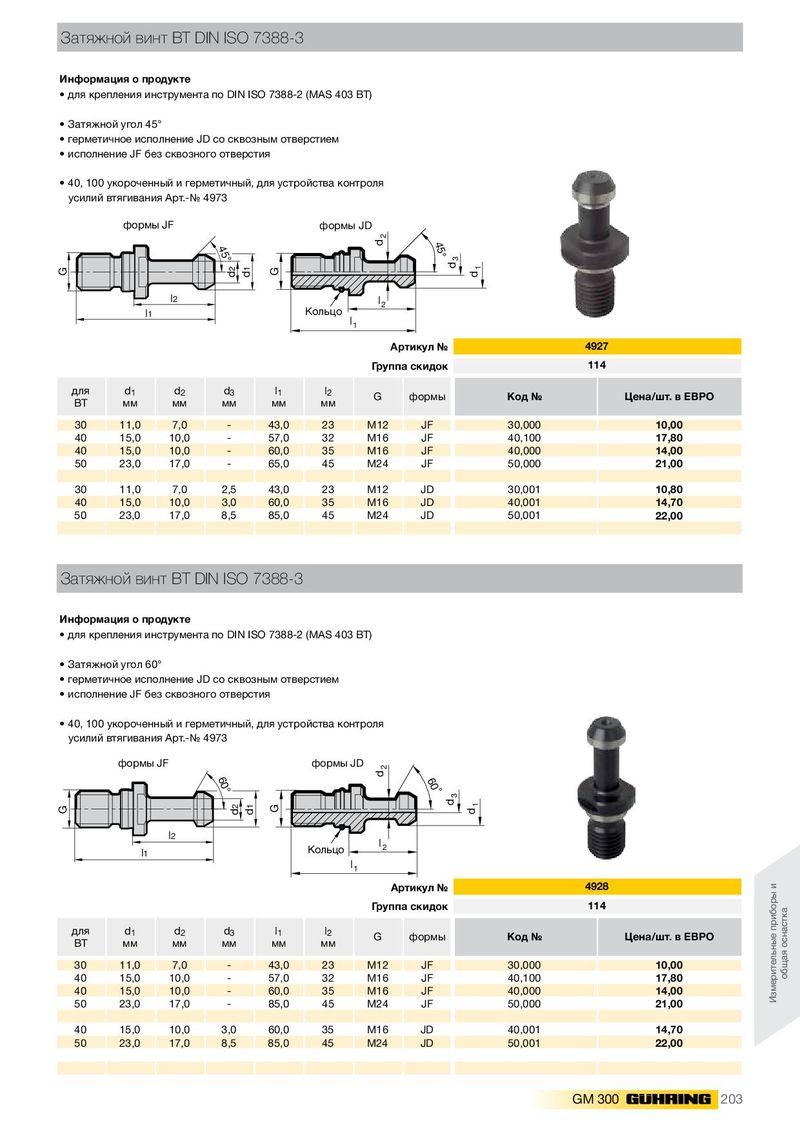

Затяжной винт BT DIN ISO 7388-3 Информация о продукте • для крепления инструмента по DIN ISO 7388-2 (MAS 403 BT) • Затяжной угол 45° • герметичное исполнение JD со сквозным отверстием • исполнение JF без сквозного отверстия • 40, 100 укороченный и герметичный, для устройства контроля усилий втягивания Арт.-№ 4973 формы JF формы JD 2 45° d 45° 3 d 1 G d2 d1 G d l2 l 2 l1 Кольцо l 1 Артикул № 4927 Группа скидок 114 для d 1 d 2 d 3 l 1 l 2 G формы Код № Цена/шт. в ЕВРО BT мм мм мм мм мм 30 11,0 7,0 - 43,0 23 M12 JF 30,000 10,00 40 15,0 10,0 - 57,0 32 M16 JF 40,100 17,80 40 15,0 10,0 - 60,0 35 M16 JF 40,000 14,00 50 23,0 17,0 - 65,0 45 M24 JF 50,000 21,00 30 11,0 7,0 2,5 43,0 23 M12 JD 30,001 10,80 40 15,0 10,0 3,0 60,0 35 M16 JD 40,001 14,70 50 23,0 17,0 8,5 85,0 45 M24 JD 50,001 22,00 Затяжной винт BT DIN ISO 7388-3 Информация о продукте • для крепления инструмента по DIN ISO 7388-2 (MAS 403 BT) • Затяжной угол 60° • герметичное исполнение JD со сквозным отверстием • исполнение JF без сквозного отверстия • 40, 100 укороченный и герметичный, для устройства контроля усилий втягивания Арт.-№ 4973 формы JF формы JD 2 60° d 60 ° 3 d 1 G d2 d1 G d l2 l Кольцо 2 l1 l 1 Артикул № 4928 Группа скидок 114 для d 1 d 2 d 3 l 1 l 2 G формы Код № Цена/шт. в ЕВРО BT мм мм мм мм мм 30 11,0 7,0 - 43,0 23 M12 JF 30,000 10,00 40 15,0 10,0 - 57,0 32 M16 JF 40,100 17,80 общая оснастка 40 15,0 10,0 - 60,0 35 M16 JF 40,000 14,00 Измерительные приборы и 50 23,0 17,0 - 85,0 45 M24 JF 50,000 21,00 40 15,0 10,0 3,0 60,0 35 M16 JD 40,001 14,70 50 23,0 17,0 8,5 85,0 45 M24 JD 50,001 22,00 GM 300 203
