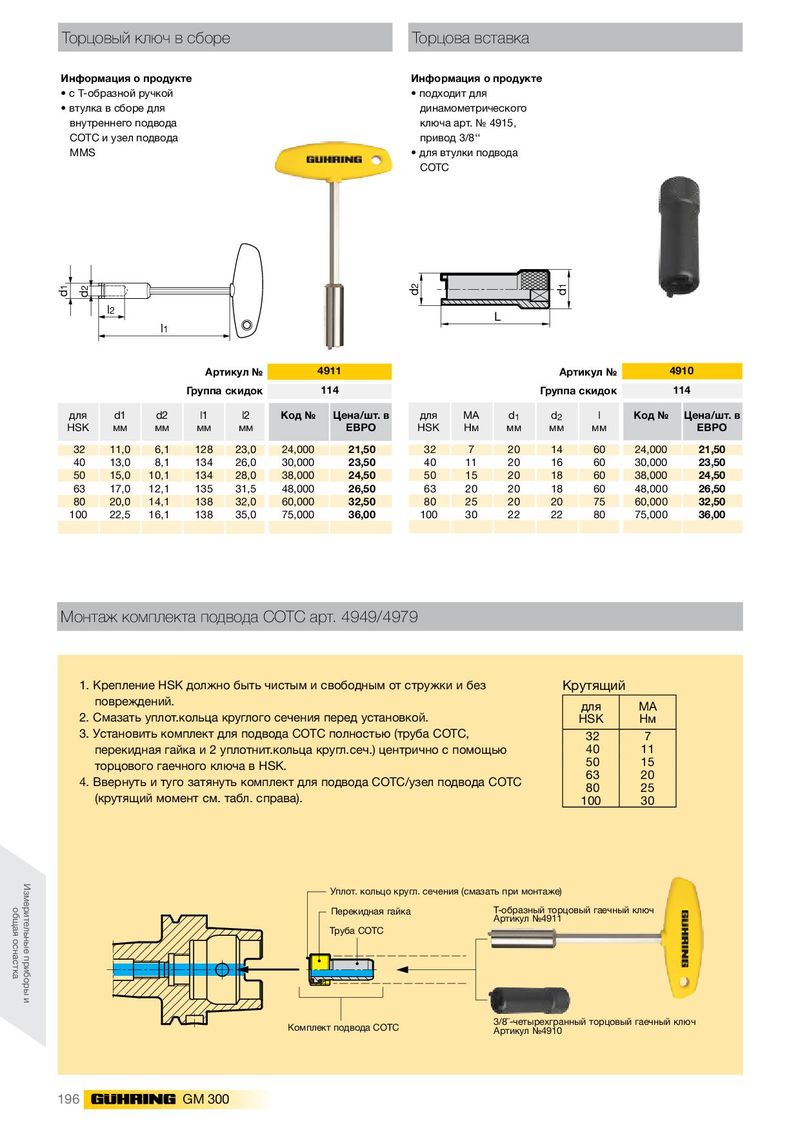

Торцовый ключ в сборе Торцова вставка Информация о продукте Информация о продукте • c T-образной ручкой • подходит для • втулка в сборе для динамометрического внутреннего подвода ключа арт. № 4915, СОТС и узел подвода привод 3/8‘‘ MMS • для втулки подвода СОТС d1 d2 d2 d1 l2 L l1 Артикул № 4911 Артикул № 4910 Группа скидок 114 Группа скидок 114 для d1 d2 l1 l2 Код № Цена/шт. в для МА d 1 d 2 l Код № Цена/шт. в HSK мм мм мм мм ЕВРО HSK Нм мм мм мм ЕВРО 32 11,0 6,1 128 23,0 24,000 21,50 32 7 20 14 60 24,000 21,50 40 13,0 8,1 134 26,0 30,000 23,50 40 11 20 16 60 30,000 23,50 50 15,0 10,1 134 28,0 38,000 24,50 50 15 20 18 60 38,000 24,50 63 17,0 12,1 135 31,5 48,000 26,50 63 20 20 18 60 48,000 26,50 80 20,0 14,1 138 32,0 60,000 32,50 80 25 20 20 75 60,000 32,50 100 22,5 16,1 138 35,0 75,000 36,00 100 30 22 22 80 75,000 36,00 Монтаж комплекта подвода СОТС арт. 4949/4979 1. Крепление HSK должно быть чистым и свободным от стружки и без Крутящий повреждений. для МА 2. Смазать уплот.кольца круглого сечения перед установкой. HSK Нм 3. Установить комплект для подвода СОТС полностью (труба СОТС, 32 7 перекидная гайка и 2 уплотнит.кольца кругл.сеч.) центрично с помощью 40 11 торцового гаечного ключа в HSK. 50 15 63 20 4. Ввернуть и туго затянуть комплект для подвода СОТС/узел подвода СОТС 80 25 (крутящий момент см. табл. справа). 100 30 Измерительные приборы и Уплот. кольцо кругл. сечения (смазать при монтаже) общая оснастка Перекидная гайка Т-образный торцовый гаечный ключ Артикул №4911 Труба СОТС 3/8¨-четырехгранный торцовый гаечный ключ Комплект подвода СОТС Артикул №4910 196 GM 300
