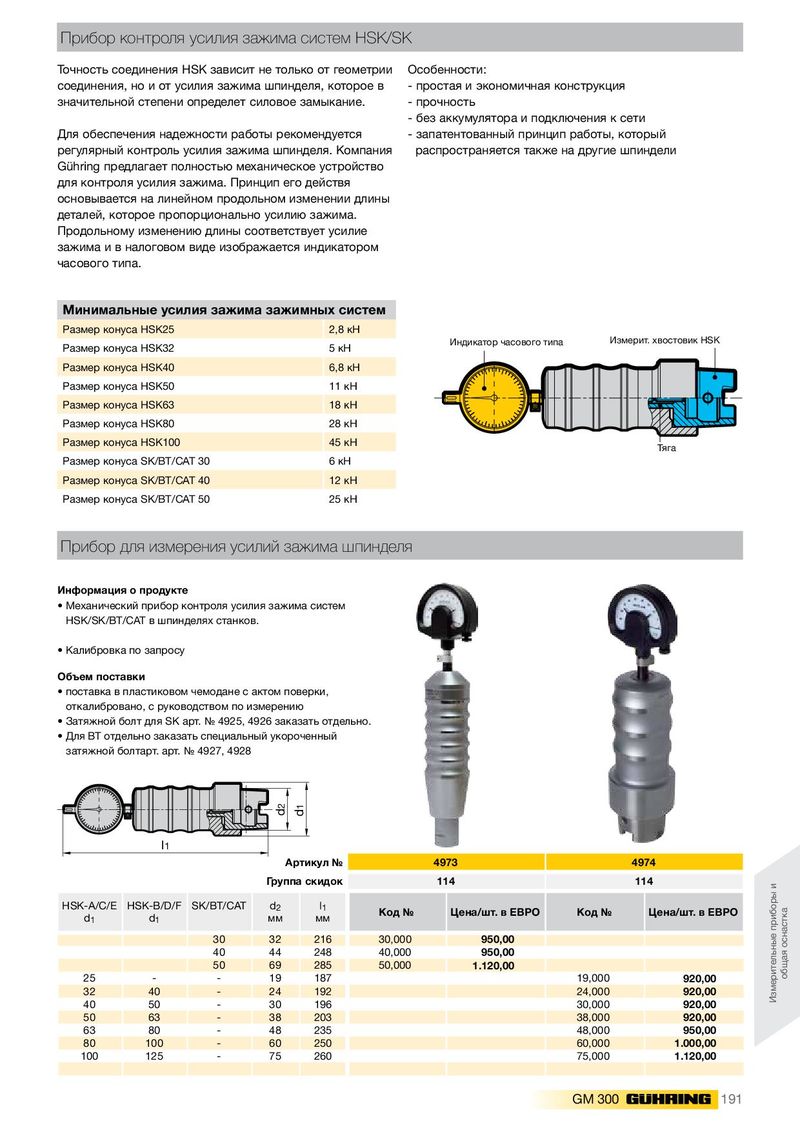

Прибор контроля усилия зажима систем HSK/SK
| Точность соединения HSK зависит не только от геометрии | Особенности: |
| соединения, но и от усилия зажима шпинделя, которое в | - простая и экономичная конструкция |
| значительной степени определет силовое замыкание. | - прочность |
| - без аккумулятора и подключения к сети | |
| Для обеспечения надежности работы рекомендуется | - запатентованный принцип работы, который |
| регулярный контроль усилия зажима шпинделя. Компания | распространяется также на другие шпиндели |
Gühring предлагает полностью механическое устройство для контроля усилия зажима. Принцип его действя основывается на линейном продольном изменении длины деталей, которое пропорционально усилию зажима.
Продольному изменению длины соответствует усилие зажима и в налоговом виде изображается индикатором часового типа.
| Минимальные усилия зажима зажимных систем |
| Размер конуса HSK25 2,8 кН |
| Размер конуса HSK32 5 кН |
| Размер конуса HSK40 6,8 кН |
| Размер конуса HSK50 11 кН |
| Размер конуса HSK63 18 кН |
| Размер конуса HSK80 28 кН |
| Размер конуса HSK100 45 кН |
| Размер конуса SK/BT/CAT 30 6 кН |
| Размер конуса SK/BT/CAT 40 12 кН |
| Размер конуса SK/BT/CAT 50 25 кН |
Индикатор часового типа Измерит. хвостовик HSK
Тяга
Прибор для измерения усилий зажима шпинделя
Информация о продукте
- Механический прибор контроля усилия зажима систем HSK/SK/BT/CAT в шпинделях станков.
- Калибровка по запросу
Объем поставки
- поставка в пластиковом чемодане с актом поверки, откалибровано, с руководством по измерению
- Затяжной болт для SK арт. № 4925, 4926 заказать отдельно.
- Для BT отдельно заказать специальный укороченный затяжной болтарт. арт. № 4927, 4928
