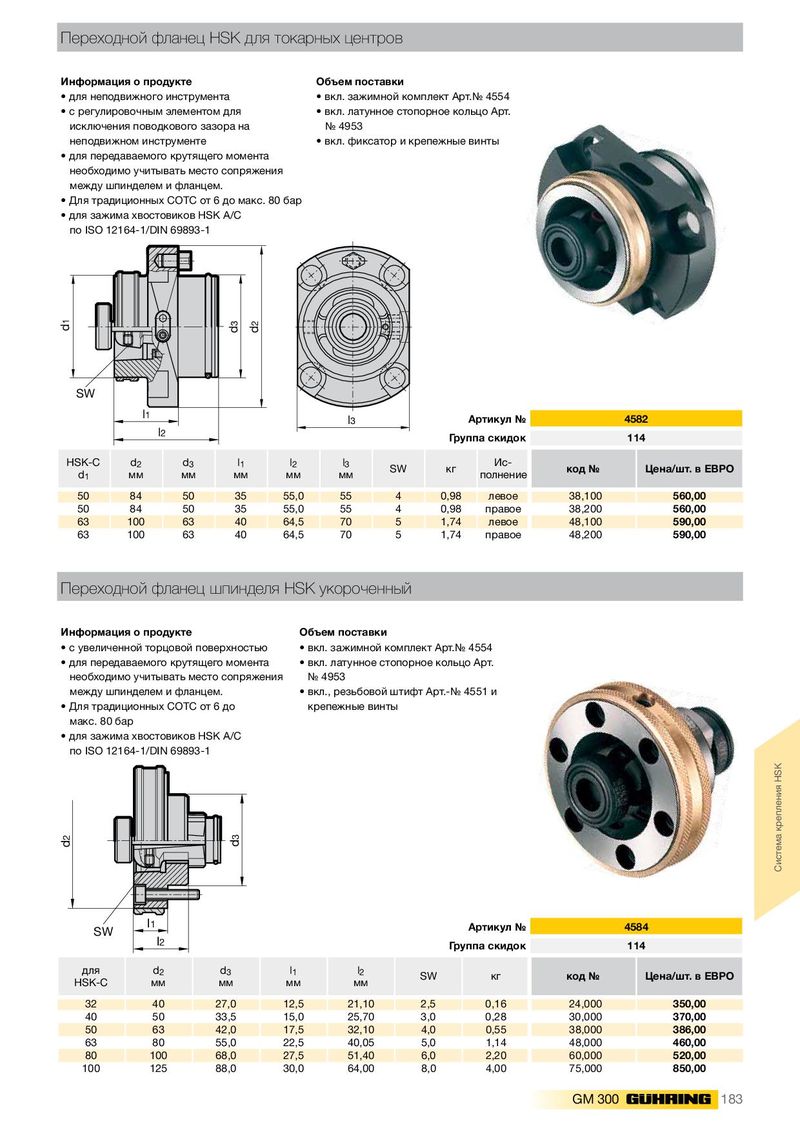

Каталог Guhring инструментальная оснастка GM 300 - страница 187

Переходной фланец HSK для токарных центров Информация о продукте Объем поставки • для неподвижного инструмента • вкл. зажимной комплект Арт.№ 4554 • с регулировочным элементом для • вкл. латунное стопорное кольцо Арт. исключения поводкового зазора на № 4953 неподвижном инструменте • вкл. фиксатор и крепежные винты • для передаваемого крутящего момента необходимо учитывать место сопряжения между шпинделем и фланцем. • Для традиционных СОТС от 6 до макс. 80 бар • для зажима хвостовиков HSK A/C по ISO 12164-1/DIN 69893-1 d1 d3 d2 SW l1 l3 Артикул № 4582 l2 Группа скидок 114 HSK-C d 2 d 3 l 1 l 2 l 3 Ис- SW кг код № Цена/шт. в ЕВРО d 1 мм мм мм мм мм полнение 50 84 50 35 55,0 55 4 0,98 левое 38,100 560,00 50 84 50 35 55,0 55 4 0,98 правое 38,200 560,00 63 100 63 40 64,5 70 5 1,74 левое 48,100 590,00 63 100 63 40 64,5 70 5 1,74 правое 48,200 590,00 Переходной фланец шпинделя HSK укороченный Информация о продукте Объем поставки • с увеличенной торцовой поверхностью • вкл. зажимной комплект Арт.№ 4554 • для передаваемого крутящего момента • вкл. латунное стопорное кольцо Арт. необходимо учитывать место сопряжения № 4953 между шпинделем и фланцем. • вкл., резьбовой штифт Арт.-№ 4551 и • Для традиционных СОТС от 6 до крепежные винты макс. 80 бар • для зажима хвостовиков HSK A/C по ISO 12164-1/DIN 69893-1 d2 d3 Система крепления HSK l1 Артикул № 4584 SW l2 Группа скидок 114 для d 2 d 3 l 1 l 2 SW кг код № Цена/шт. в ЕВРО HSK-C мм мм мм мм 32 40 27,0 12,5 21,10 2,5 0,16 24,000 350,00 40 50 33,5 15,0 25,70 3,0 0,28 30,000 370,00 50 63 42,0 17,5 32,10 4,0 0,55 38,000 386,00 63 80 55,0 22,5 40,05 5,0 1,14 48,000 460,00 80 100 68,0 27,5 51,40 6,0 2,20 60,000 520,00 100 125 88,0 30,0 64,00 8,0 4,00 75,000 850,00 GM 300 183
