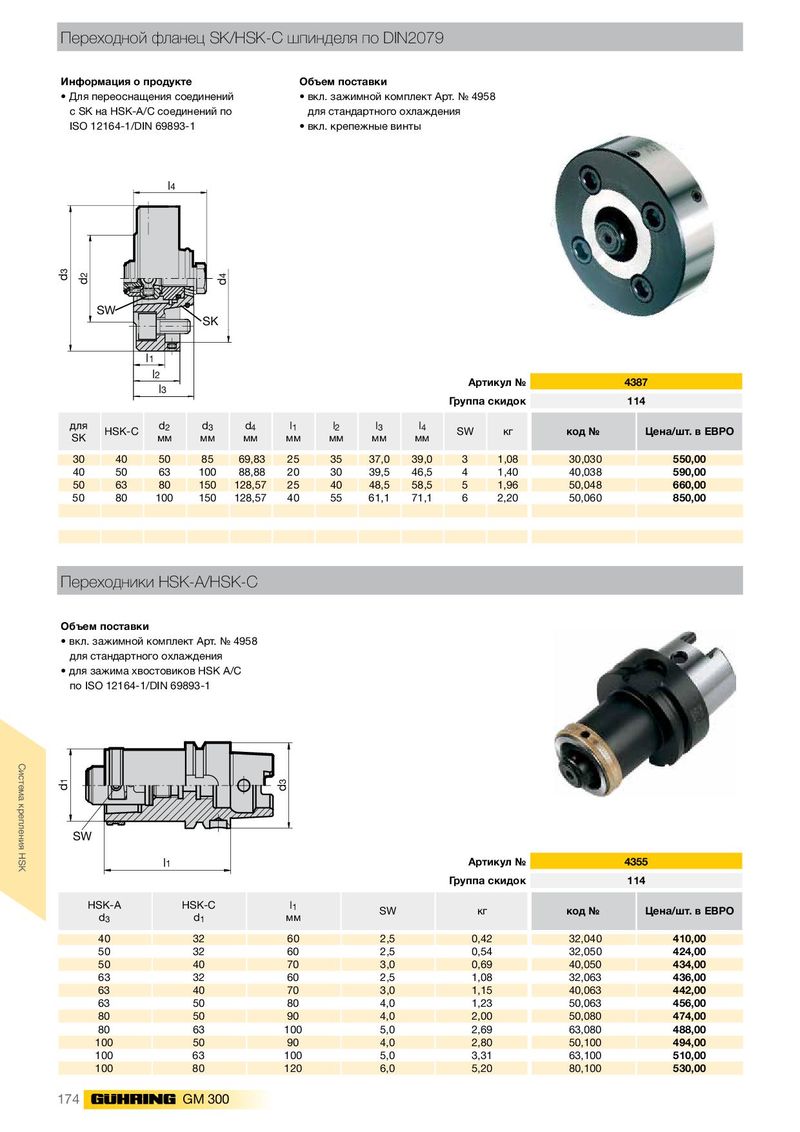

Переходной фланец SK/HSK-С шпинделя по DIN2079
- Для переоснащения соединений
- вкл. зажимной комплект Арт. № 4958
c SK на HSK-A/C соединений по для стандартного охлаждения ISO 12164-1/DIN 69893-1 вкл. крепежные винты
| d3 d2 | SW | l2 l1 l4 l3 | d4 SK | Арт Группа | икул № скидок | 4387 114 | |||||
| для SK | HSK-C | d2 мм | d3 мм | d4 мм | l1 мм | l2 мм | l3 мм | l4 мм | SW | кг | код № Цена/шт. в ЕВРО |
| 30 | 40 | 50 | 85 | 69,83 | 25 | 35 | 37,0 | 39,0 | 3 | 1,08 | 30,030 550,00 |
| 40 | 50 | 63 | 100 | 88,88 | 20 | 30 | 39,5 | 46,5 | 4 | 1,40 | 40,038 590,00 |
| 50 | 63 | 80 | 150 | 128,57 | 25 | 40 | 48,5 | 58,5 | 5 | 1,96 | 50,048 660,00 |
| 50 | 80 | 100 | 150 | 128,57 | 40 | 55 | 61,1 | 71,1 | 6 | 2,20 | 50,060 850,00 |
Переходники HSK-A/HSK-C
Объем поставки
- вкл. зажимной комплект Арт. № 4958 для стандартного охлаждения
- для зажима хвостовиков HSK A/C по ISO 12164-1/DIN 69893-1
SW
| l1 | Артикул № | 4355 | ||||
| Группа скидок | 114 | |||||
| HSK-A d3 | HSK-C d1 | l1 мм | SW | кг | код № | Цена/шт. в ЕВРО |
| 40 | 32 | 60 | 2,5 | 0,42 | 32,040 | 410,00 |
| 50 | 32 | 60 | 2,5 | 0,54 | 32,050 | 424,00 |
| 50 | 40 | 70 | 3,0 | 0,69 | 40,050 | 434,00 |
| 63 | 32 | 60 | 2,5 | 1,08 | 32,063 | 436,00 |
| 63 | 40 | 70 | 3,0 | 1,15 | 40,063 | 442,00 |
| 63 | 50 | 80 | 4,0 | 1,23 | 50,063 | 456,00 |
| 80 | 50 | 90 | 4,0 | 2,00 | 50,080 | 474,00 |
| 80 | 63 | 100 | 5,0 | 2,69 | 63,080 | 488,00 |
| 100 | 50 | 90 | 4,0 | 2,80 | 50,100 | 494,00 |
| 100 | 63 | 100 | 5,0 | 3,31 | 63,100 | 510,00 |
| 100 | 80 | 120 | 6,0 | 5,20 | 80,100 | 530,00 |
