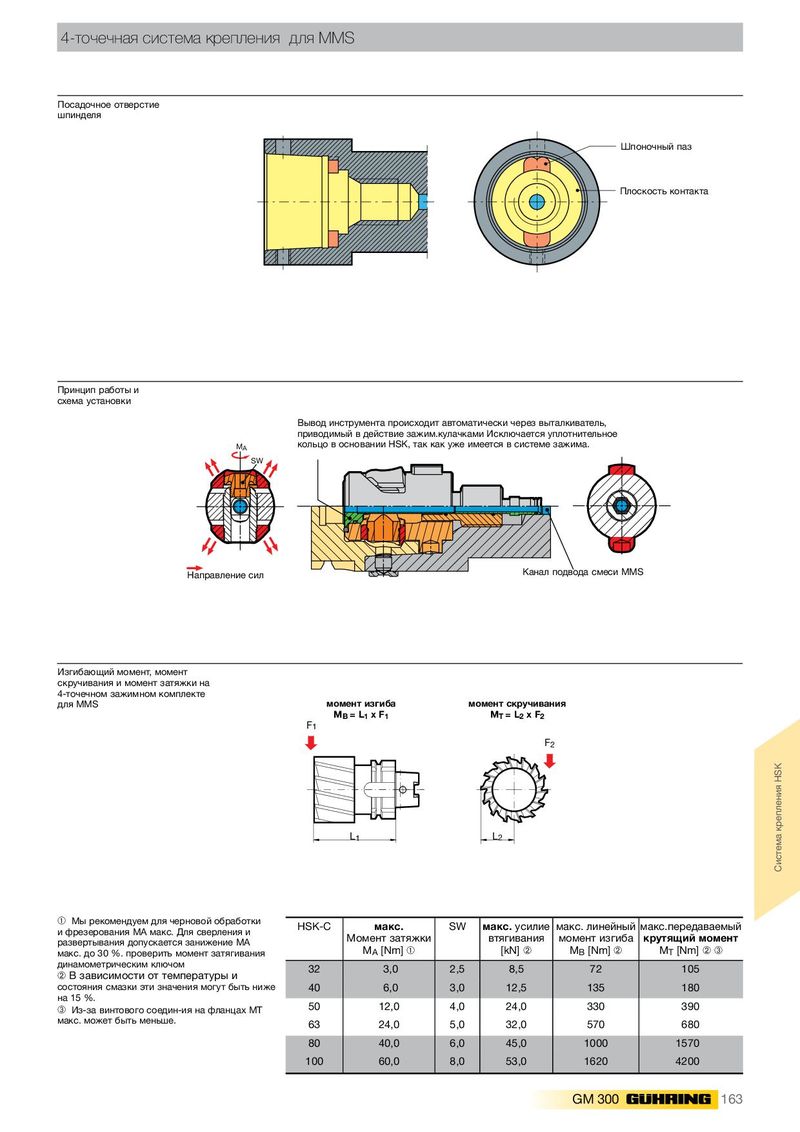

Посадочное отверстие шпинделя Шпоночный паз
Плоскость контакта
Принцип работы и схема установки
M A SW
Вывод инструмента происходит автоматически через выталкиватель, приводимый в действие зажим.кулачками Исключается уплотнительное кольцо в основании HSK, так как уже имеется в системе зажима.
Направление сил Канал подвода смеси MMS
Изгибающий момент, момент скручивания и момент затяжки на 4-точечном зажимном комплекте для MMS
момент изгиба момент скручивания MB = L1 x F1 MT = L2 x F2 F1 F2
L1 L2
| ➀Мы рекомендуем для черновой обработки и фрезерования МА макс. Для сверления и развертывания допускается занижение МА макс. до 30 %. проверить момент затягивания | HSK-C | макс. Момент затяжки MA[Nm]➀ | SW | макс.усилие втягивания [kN]➁ | макс. линейный момент изгиба MB[Nm]➁ | макс.передаваемый крутящий момент MT[Nm]➁ ➂ |
| динамометрическим ключом ➁В зависимости от температуры и | 32 | 3,0 | 2,5 | 8,5 | 72 | 105 |
| состояния смазки эти значения могут быть ниже | 40 | 6,0 | 3,0 | 12,5 | 135 | 180 |
| на 15 %. ➂Из-за винтового соедин-ия на фланцах МТ | 50 | 12,0 | 4,0 | 24,0 | 330 | 390 |
| макс. может быть меньше. | 63 | 24,0 | 5,0 | 32,0 | 570 | 680 |
| 80 | 40,0 | 6,0 | 45,0 | 1000 | 1570 | |
| 100 | 60,0 | 8,0 | 53,0 | 1620 | 4200 |
