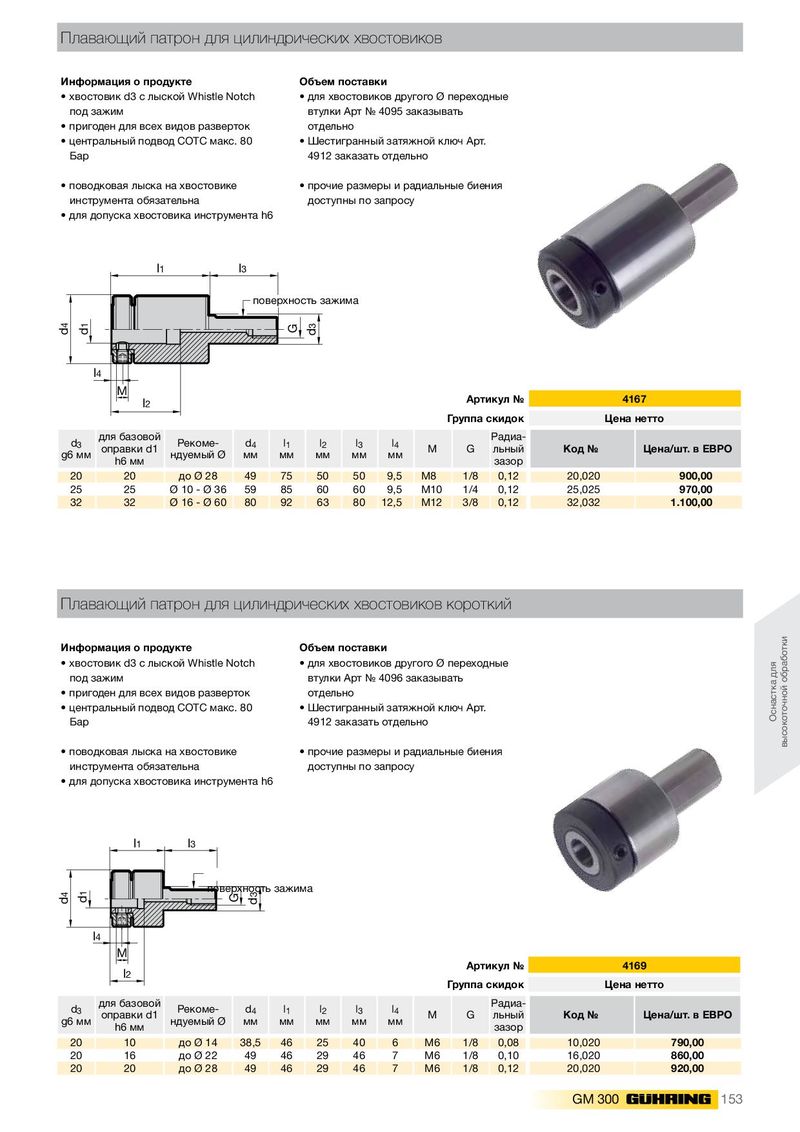

Плавающий патрон для цилиндрических хвостовиков
- хвостовик d3 c лыской Whistle Notch
- для хвостовиков другого Ø переходные
под зажим втулки Арт № 4095 заказывать
- пригоден для всех видов разверток отдельно
- центральный подвод СОТС макс. 80
- Шестигранный затяжной ключ Арт.
Бар 4912 заказать отдельно
- поводковая лыска на хвостовике
- прочие размеры и радиальные биения
инструмента обязательна доступны по запросу
- для допуска хвостовика инструмента h6
| d4 d1 | l1 | l3 пов | G ерхнос | d3 ть зажи | ма | |||||||
| l4 | l2 M | Арт | икул № | 4 | 167 | |||||||
| Г | руппа | скидок | Цена | нетто | ||||||||
| d3 g6 мм | для базовой оправки d1 h6 мм | Рекоме- ндуемый Ø | d4 мм | l1 мм | l2 мм | l3 мм | l4 мм | M | G | Радиа- льный зазор | Код № | Цена/шт. в ЕВРО |
| 20 | 20 | до Ø 28 | 49 | 75 | 50 | 50 | 9,5 | M8 | 1/8 | 0,12 | 20,020 | 900,00 |
| 25 | 25 | Ø 10 - Ø 36 | 59 | 85 | 60 | 60 | 9,5 | M10 | 1/4 | 0,12 | 25,025 | 970,00 |
| 32 | 32 | Ø 16 - Ø 60 | 80 | 92 | 63 | 80 | 12,5 | M12 | 3/8 | 0,12 | 32,032 | 1.100,00 |
Плавающий патрон для цилиндрических хвостовиков короткий
Информация о продукте Объем поставки
- хвостовик d3 c лыской Whistle Notch
- для хвостовиков другого Ø переходные
под зажим втулки Арт № 4096 заказывать
- пригоден для всех видов разверток отдельно
- центральный подвод СОТС макс. 80
- Шестигранный затяжной ключ Арт.
Бар 4912 заказать отдельно
- поводковая лыска на хвостовике
- прочие размеры и радиальные биения
инструмента обязательна доступны по запросу
- для допуска хвостовика инструмента h6
l1 l3
поверхность зажима
l4 M Артикул № 4169 l2 Группа скидок Цена нетто для базовой Радиа-
d3 Рекоме- d4 l1 l2 l3 l4
оправки d1 M G льный Код № Цена/шт. в ЕВРО
| g6 мм | h6 мм | ндуемый Ø | мм | мм | мм | мм | мм | зазор | ||||
| 20 | 10 | до Ø 14 | 38,5 | 46 | 25 | 40 | 6 | M6 | 1/8 | 0,08 | 10,020 | 790,00 |
| 20 | 16 | до Ø 22 | 49 | 46 | 29 | 46 | 7 | M6 | 1/8 | 0,10 | 16,020 | 860,00 |
| 20 | 20 | до Ø 28 | 49 | 46 | 29 | 46 | 7 | M6 | 1/8 | 0,12 | 20,020 | 920,00 |
