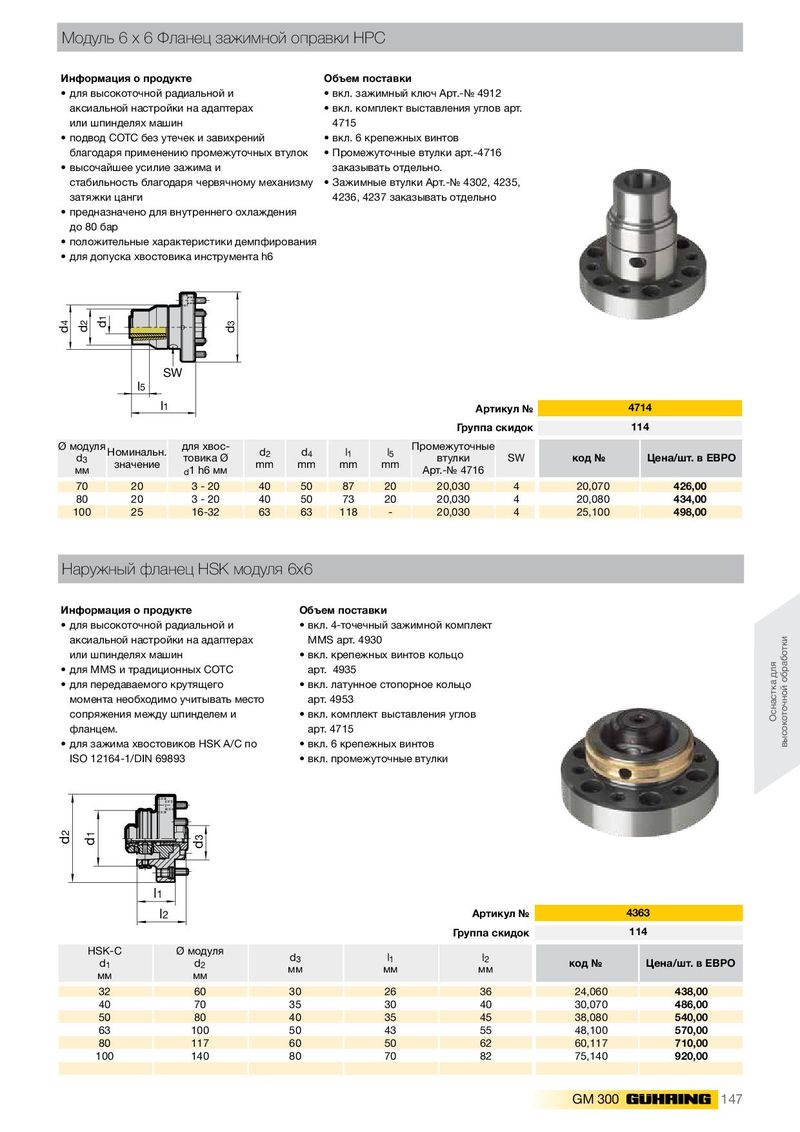

Каталог Guhring инструментальная оснастка GM 300 - страница 151

Модуль 6 х 6 Фланец зажимной оправки HPC Информация о продукте Объем поставки • для высокоточной радиальной и • вкл. зажимный ключ Арт.-№ 4912 аксиальной настройки на адаптерах • вкл. комплект выставления углов арт. или шпинделях машин 4715 • подвод СОТС без утечек и завихрений • вкл. 6 крепежных винтов благодаря применению промежуточных втулок • Промежуточные втулки арт.-4716 • высочайшее усилие зажима и заказывать отдельно. стабильность благодаря червячному механизму • Зажимные втулки Арт.-№ 4302, 4235, затяжки цанги 4236, 4237 заказывать отдельно • предназначено для внутреннего охлаждения до 80 бар • положительные характеристики демпфирования • для допуска хвостовика инструмента h6 d1 d4 d2 d3 SW l5 l1 Артикул № 4714 Группа скидок 114 Ø модуля для хвос- Промежуточные Номинальн. d 2 d 4 l 1 l 5 d 3 товика Ø втулки SW код № Цена/шт. в ЕВРО значение mm mm mm mm мм d 1 h6 мм Арт.-№ 4716 70 20 3 - 20 40 50 87 20 20,030 4 20,070 426,00 80 20 3 - 20 40 50 73 20 20,030 4 20,080 434,00 100 25 16-32 63 63 118 - 20,030 4 25,100 498,00 Наружный фланец HSK модуля 6х6 Информация о продукте Объем поставки • для высокоточной радиальной и • вкл. 4-точечный зажимной комплект аксиальной настройки на адаптерах MMS арт. 4930 или шпинделях машин • вкл. крепежных винтов кольцо • для MMS и традиционных СОТС арт. 4935 • для передаваемого крутящего • вкл. латунное стопорное кольцо момента необходимо учитывать место арт. 4953 сопряжения между шпинделем и • вкл. комплект выставления углов Оснастка для фланцем. арт. 4715 • для зажима хвостовиков HSK A/C по • вкл. 6 крепежных винтов высокоточной обработки ISO 12164-1/DIN 69893 • вкл. промежуточные втулки d2 d1 d3 l1 l2 Артикул № 4363 Группа скидок 114 HSK-C Ø модуля d 3 l 1 l 2 d 1 d 2 код № Цена/шт. в ЕВРО мм мм мм мм мм 32 60 30 26 36 24,060 438,00 40 70 35 30 40 30,070 486,00 50 80 40 35 45 38,080 540,00 63 100 50 43 55 48,100 570,00 80 117 60 50 62 60,117 710,00 100 140 80 70 82 75,140 920,00 GM 300 147
