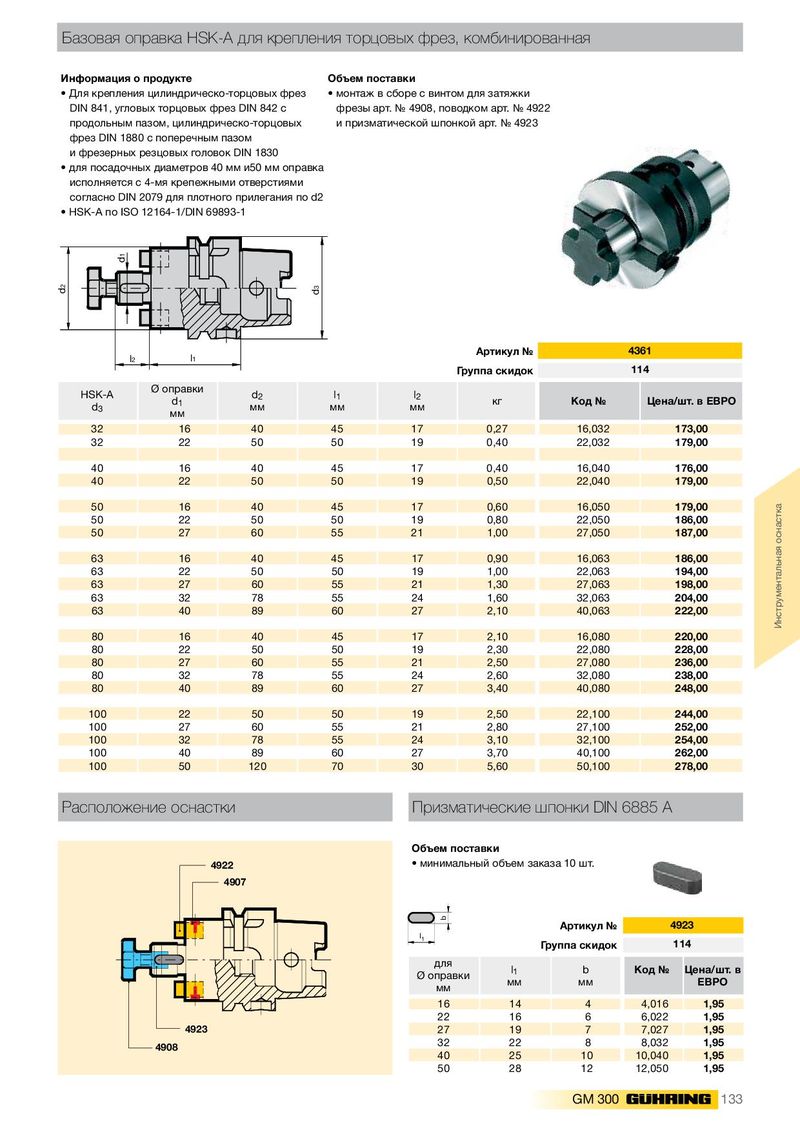

Базовая оправка HSK-A для крепления торцовых фрез, комбинированная
- Для крепления цилиндрическо-торцовых фрез
- монтаж в сборе с винтом для затяжки
DIN 841, угловых торцовых фрез DIN 842 с фрезы арт. № 4908, поводком арт. № 4922 продольным пазом, цилиндрическо-торцовых и призматической шпонкой арт. № 4923 фрез DIN 1880 с поперечным пазом и фрезерных резцовых головок DIN 1830
- для посадочных диаметров 40 мм и50 мм оправка исполняется с 4-мя крепежными отверстиями согласно DIN 2079 для плотного прилегания по d2
- HSK-A по ISO 12164-1/DIN 69893-1
| d2 d1 | d3 | ||||||
| l | l1 2 | Артикул № | 4361 | ||||
| HSKA | Ø оправки | d | l | l | Группа скидок | 114 | |
| - d3 | d1 мм | 2 мм | 1 мм | 2 мм | кг | Код № | Цена/шт. в ЕВРО |
| 32 | 16 | 40 | 45 | 17 | 0,27 | 16,032 | 173,00 |
| 32 | 22 | 50 | 50 | 19 | 0,40 | 22,032 | 179,00 |
| 40 | 16 | 40 | 45 | 17 | 0,40 | 16,040 | 176,00 |
| 40 | 22 | 50 | 50 | 19 | 0,50 | 22,040 | 179,00 |
| 50 | 16 | 40 | 45 | 17 | 0,60 | 16,050 | 179,00 |
| 50 | 22 | 50 | 50 | 19 | 0,80 | 22,050 | 186,00 |
| 50 | 27 | 60 | 55 | 21 | 1,00 | 27,050 | 187,00 |
| 63 | 16 | 40 | 45 | 17 | 0,90 | 16,063 | 186,00 |
| 63 | 22 | 50 | 50 | 19 | 1,00 | 22,063 | 194,00 |
| 63 | 27 | 60 | 55 | 21 | 1,30 | 27,063 | 198,00 |
| 63 | 32 | 78 | 55 | 24 | 1,60 | 32,063 | 204,00 |
| 63 | 40 | 89 | 60 | 27 | 2,10 | 40,063 | 222,00 |
| 80 | 16 | 40 | 45 | 17 | 2,10 | 16,080 | 220,00 |
| 80 | 22 | 50 | 50 | 19 | 2,30 | 22,080 | 228,00 |
| 80 | 27 | 60 | 55 | 21 | 2,50 | 27,080 | 236,00 |
| 80 | 32 | 78 | 55 | 24 | 2,60 | 32,080 | 238,00 |
| 80 | 40 | 89 | 60 | 27 | 3,40 | 40,080 | 248,00 |
| 100 | 22 | 50 | 50 | 19 | 2,50 | 22,100 | 244,00 |
| 100 | 27 | 60 | 55 | 21 | 2,80 | 27,100 | 252,00 |
| 100 | 32 | 78 | 55 | 24 | 3,10 | 32,100 | 254,00 |
| 100 | 40 | 89 | 60 | 27 | 3,70 | 40,100 | 262,00 |
| 100 | 50 | 120 | 70 | 30 | 5,60 | 50,100 | 278,00 |
Расположение оснастки Призматические шпонки DIN 6885 А
Объем поставки 4922 минимальный объем заказа 10 шт. 4907
| b l | Артикул № | 4 | 923 | |
| 1 | Группа скидок | 1 | 14 | |
| для Ø оправки мм | l1 мм | b мм | Код № | Цена/шт. в ЕВРО |
| 16 | 14 | 4 | 4,016 | 1,95 |
| 22 | 16 | 6 | 6,022 | 1,95 |
| 27 | 19 | 7 | 7,027 | 1,95 |
| 32 | 22 | 8 | 8,032 | 1,95 |
| 40 | 25 | 10 | 10,040 | 1,95 |
| 50 | 28 | 12 | 12,050 | 1,95 |
