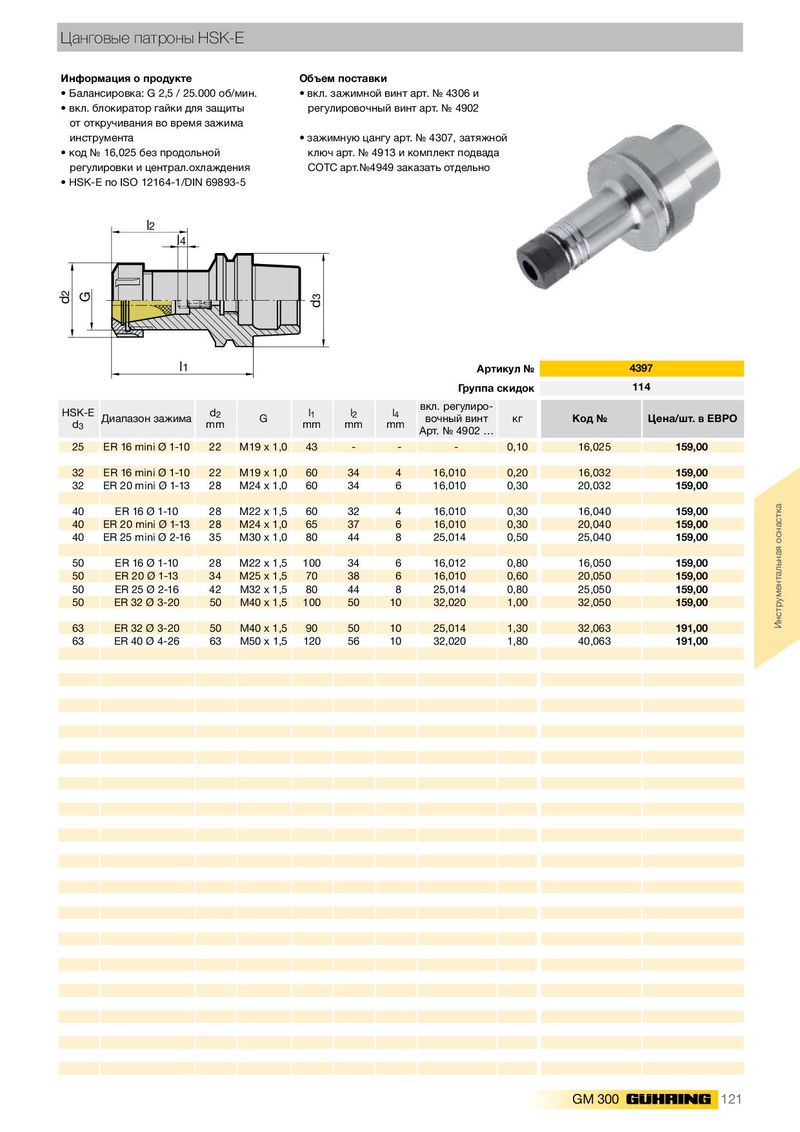

Цанговые патроны HSK-Е
- Балансировка: G 2,5 / 25.000 об/мин.
- вкл. зажимной винт арт. № 4306 и
- вкл. блокиратор гайки для защиты регулировочный винт арт. № 4902 от откручивания во время зажима инструмента зажимную цангу арт. № 4307, затяжной
- код № 16,025 без продольной ключ арт. № 4913 и комплект подвада регулировки и централ.охлаждения СОТС арт.№4949 заказать отдельно
- HSK-E по ISO 12164-1/DIN 69893-5
l2
l4
| l1 | Артикул № | 4397 | |
| Группа скидок | 114 |
| HSK-E | d | l | l | l | вкл. регулиро- | |||||
| Диапазон зажима | 2 | G 1 | 2 | 4 | вочный винт | кг | Код № | Цена/шт. в ЕВРО | ||
| d3 | mm | mm | mm | mm | ||||||
| Арт. № 4902 … | ||||||||||
| 25 | ER 16 mini Ø 1-10 | 22 | M19 x 1,0 | 43 | - | - | - 0,10 | 16,025 | 159,00 | |
| 32 | ER 16 mini Ø 1-10 | 22 | M19 x 1,0 | 60 | 34 | 4 | 16,010 | 0,20 | 16,032 | 159,00 |
| 32 | ER 20 mini Ø 1-13 | 28 | M24 x 1,0 | 60 | 34 | 6 | 16,010 | 0,30 | 20,032 | 159,00 |
| 40 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 60 | 32 | 4 | 16,010 | 0,30 | 16,040 | 159,00 |
| 40 | ER 20 mini Ø 1-13 | 28 | M24 x 1,0 | 65 | 37 | 6 | 16,010 | 0,30 | 20,040 | 159,00 |
| 40 | ER 25 mini Ø 2-16 | 35 | M30 x 1,0 | 80 | 44 | 8 | 25,014 | 0,50 | 25,040 | 159,00 |
| 50 | ER 16 Ø 1-10 | 28 | M22 x 1,5 | 100 | 34 | 6 | 16,012 | 0,80 | 16,050 | 159,00 |
| 50 | ER 20 Ø 1-13 | 34 | M25 x 1,5 | 70 | 38 | 6 | 16,010 | 0,60 | 20,050 | 159,00 |
| 50 | ER 25 Ø 2-16 | 42 | M32 x 1,5 | 80 | 44 | 8 | 25,014 | 0,80 | 25,050 | 159,00 |
| 50 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 100 | 50 | 10 | 32,020 | 1,00 | 32,050 | 159,00 |
| 63 | ER 32 Ø 3-20 | 50 | M40 x 1,5 | 90 | 50 | 10 | 25,014 | 1,30 | 32,063 | 191,00 |
| 63 | ER 40 Ø 4-26 | 63 | M50 x 1,5 | 120 | 56 | 10 | 32,020 | 1,80 | 40,063 | 191,00 |
