Оправка для цилиндрического хвостовика Whistle Notch HSK-A

Монтажный размер согласно DIN 69882-5 регулировочный винт арт. № 4904
с отверстием оправки DIN 1835-2 форма Е „Whistle Notch“ с канавкой на торце для комплект подвада СОТС арт. № 4949 идентификации заказать отдельно
начиная с оправки d1 = 25 с двумя зажим. винтами
HSK-A согласно ISO 12164-1 / DIN 69893-1

		l2
4 1 2		10			3
d d d					d
	SW	°
		l					Артикул №		4334
						-	Группа скидок		114
HSK-A d3	Ø оправки d1мм	d2 мм	d4 мм	l1 мм	l2 мм	вкл. регулиро вочный винт 4904 …	SW кг	Код №	Цена/шт. в ЕВРО
32	6	25	15	80	36	6,014	3 0,32	6,032	141,00
32	8	28	20	80	36	8,014	4 0,36	8,032	141,00
32	10	35	25	80	40	10,014	5 0,46	10,032	141,00
32	12	42	30	80	45	12,014	6 0,57	12,032	141,00
40	6	25	15	80	36	6,014	3 0,36	6,040	118,00
40	8	28	20	80	36	8,014	4 0,40	8,040	118,00
40	10	35	25	80	40	10,014	5 0,50	10,040	118,00
40	12	42	30	90	45	12,014	6 0,68	12,040	118,00
40	14	44	32	90	45	12,014	6 0,72	14,040	134,00
40	16	48	36	90	48	16,014	6 0,77	16,040	118,00
50	6	25	15	80	36	6,014	3 0,58	6,050	124,00
50	8	28	20	80	36	8,014	4 0,62	8,050	124,00
50	10	35	25	80	40	10,014	5 0,73	10,050	124,00
50	12	42	30	90	45	12,014	6 0,97	12,050	124,00
50	14	44	32	90	45	12,014	6 1,00	14,050	124,00
50	16	48	36	90	48	16,014	6 1,09	16,050	124,00
50	18	50	38	90	48	16,014	6 1,12	18,050	124,00
50	20	52	40	100	50	20,114	8 1,30	20,050	124,00
63	6	25	15	80	36	6,014	3 0,86	6,063	129,00
63	8	28	20	80	36	8,014	4 0,90	8,063	129,00
63	10	35	25	80	40	10014	5 100	10063	12900
63	12	42	30	90	45	, 12,014	, 6 1,24	, 12,063	, 129,00
63	14	44	32	90	45	12,014	6 1,28	14,063	129,00
63	16	48	36	100	48	16,014	6 1,53	16,063	129,00
63	18	50	38	100	48	16,014	6 1,60	18,063	129,00
63	20	52	40	100	50	20,114	8 1,65	20,063	129,00
63	25	65	45	110	56	20,114	10 2,34	25,063	141,00
63	32	72	56	110	60	20,114	10 2,54	32,063	141,00
80	6	25	15	90	36	6,014	3 2,20	6,080	164,00
80	8	28	20	90	36	8,014	4 2,25	8,080	164,00
80	10	35	25	90	40	10,014	5 2,56	10,080	164,00
80	12	42	30	100	45	12,014	6 2,60	12,080	164,00
80	14	44	32	100	45	12,014	6 2,85	14,080	164,00
80	16	48	36	100	48	16,014	6 2,88	16,080	164,00
80	18	50	38	100	48	16,014	6 2,90	18,080	164,00
80	20	52	40	110	50	20,114	8 3,05	20,080	164,00
80	25	65	45	110	56	20,114	10 3,10	25,080	179,00
80	32	72	56	120	60	20114	10 320	32080	17900
100	6	25	15	90	36	, 6,014	, 3 2,60	, 6,100	, 170,00
100	8	28	20	90	36	8014	4 260	8100	17000
100	10	35	25	90	40	, 10,014	, 5 2,60	, 10,100	, 170,00
100	12	42	30	100	45	12,014	6 2,80	12,100	170,00
100	14	44	32	100	45	12014	6 285	14100	17000
100	16	48	36	100	48	, 16,014	, 6 2,97	, 16,100	, 170,00
100	18	50	38	100	48	16,014	6 3,10	18,100	170,00
100 100	20 25	52 65	40 45	110 120	50 56	20,114 20114	8 3,23 10 406	20,100 25100	170,00 18400
100	32	72	56	120	60	, 20,114	, 10 4,40	, 32,100	, 184,00

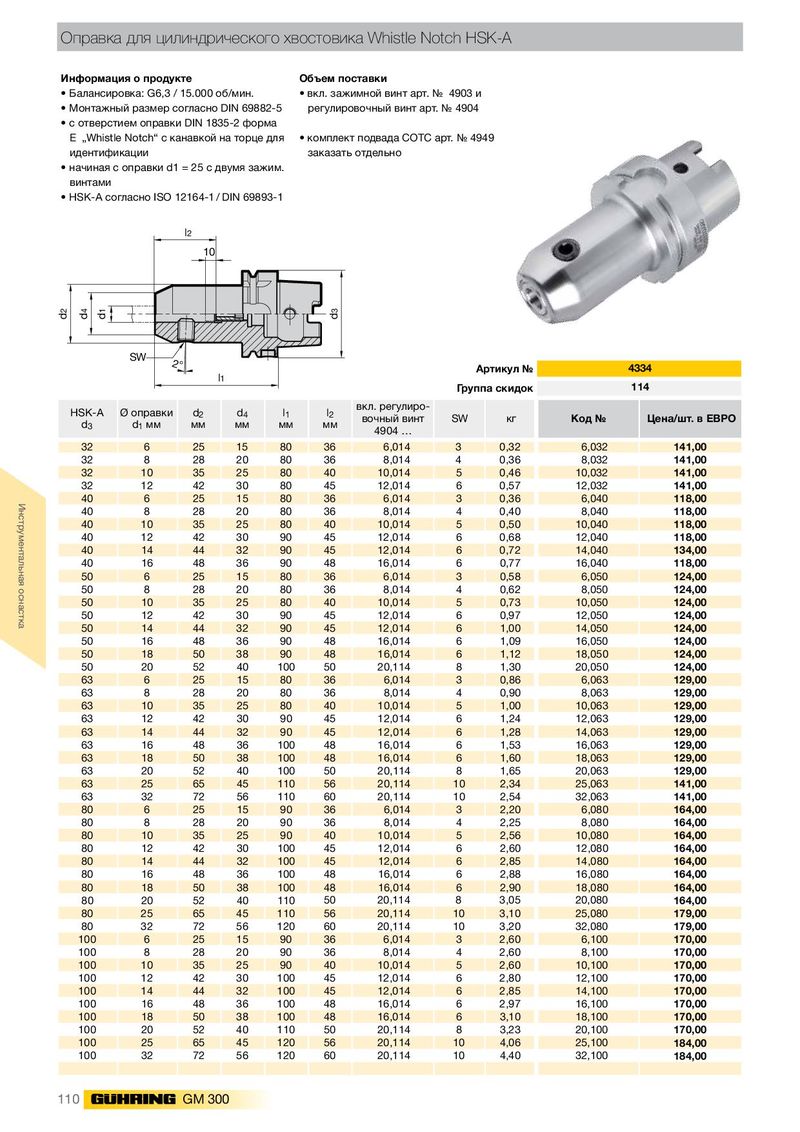

Каталог Guhring инструментальная оснастка GM 300 - страница 114
