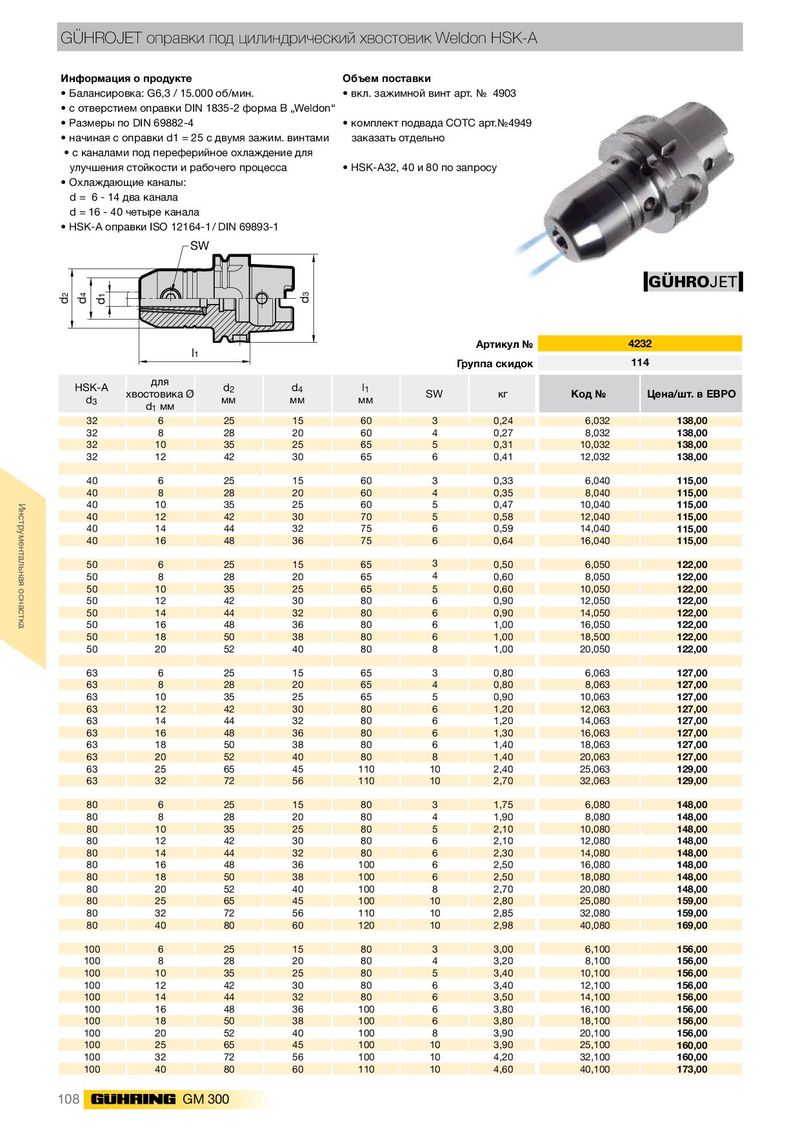

Каталог Guhring инструментальная оснастка GM 300 - страница 112
Навигация
Каталог Guhring инструментальная оснастка
Основной каталог Guhring 2011
Каталог Guhring специализированные сверла для труднообрабатываемых материалов RF 100 HF
Каталог Guhring техническая документация
Каталог Guhring сверла со сменными пластинами
Каталог Guhring инструмент PKD CBN
GÜHROJET оправки под цилиндрический хвостовик Weldon HSK-A
- с отверстием оправки DIN 1835-2 форма B „Weldon“
- Размеры по DIN 69882-4
- комплект подвада СОТС арт.№4949
- начиная с оправки d1 = 25 с двумя зажим. винтами заказать отдельно
- с каналами под переферийное охлаждение для улучшения стойкости и рабочего процесса HSK-A32, 40 и 80 по запросу
- Охлаждающие каналы: d = 6 - 14 два канала d = 16 - 40 четыре канала
- HSK-A оправки ISO 12164-1 / DIN 69893-1
SW
GÜHROJET
| d4 d2 d1 | d3 | ||||||
| l1 | Артикул № | 4232 | |||||
| Группа скидок | 114 | ||||||
| для | |||||||
| HSK-A d | хвостовика Ø | d2 | d4 | l1 | SW кг | Код № | Цена/шт. в ЕВРО |
| 3 | d1мм | мм | мм | мм | |||
| 32 | 6 | 25 | 15 | 60 | 3 0,24 | 6,032 | 138,00 |
| 32 | 8 | 28 | 20 | 60 | 4 0,27 | 8,032 | 138,00 |
| 32 | 10 | 35 | 25 | 65 | 5 0,31 | 10,032 | 138,00 |
| 32 | 12 | 42 | 30 | 65 | 6 0,41 | 12,032 | 138,00 |
| 40 | 6 | 25 | 15 | 60 | 3 0,33 | 6,040 | 115,00 |
| 40 | 8 | 28 | 20 | 60 | 4 0,35 | 8,040 | 115,00 |
| 40 | 10 | 35 | 25 | 60 | 5 0,47 | 10,040 | 115,00 |
| 40 | 12 | 42 | 30 | 70 | 5 0,58 | 12,040 | 115,00 |
| 40 | 14 | 44 | 32 | 75 | 6 0,59 | 14,040 | 115,00 |
| 40 | 16 | 48 | 36 | 75 | 6 0,64 | 16,040 | 115,00 |
| 50 | 6 | 25 | 15 | 65 | 3 0,50 | 6,050 | 122,00 |
| 50 | 8 | 28 | 20 | 65 | 4 0,60 | 8,050 | 122,00 |
| 50 | 10 | 35 | 25 | 65 | 5 0,60 | 10,050 | 122,00 |
| 50 | 12 | 42 | 30 | 80 | 6 0,90 | 12,050 | 122,00 |
| 50 | 14 | 44 | 32 | 80 | 6 0,90 | 14,050 | 122,00 |
| 50 | 16 | 48 | 36 | 80 | 6 1,00 | 16,050 | 122,00 |
| 50 | 18 | 50 | 38 | 80 | 6 1,00 | 18,500 | 122,00 |
| 50 | 20 | 52 | 40 | 80 | 8 1,00 | 20,050 | 122,00 |
| 63 | 6 | 25 | 15 | 65 | 3 0,80 | 6,063 | 127,00 |
| 63 | 8 | 28 | 20 | 65 | 4 0,80 | 8,063 | 127,00 |
| 63 | 10 | 35 | 25 | 65 | 5 0,90 | 10,063 | 127,00 |
| 63 | 12 | 42 | 30 | 80 | 6 1,20 | 12,063 | 127,00 |
| 63 | 14 | 44 | 32 | 80 | 6 1,20 | 14,063 | 127,00 |
| 63 | 16 | 48 | 36 | 80 | 6 1,30 | 16,063 | 127,00 |
| 63 | 18 | 50 | 38 | 80 | 6 1,40 | 18,063 | 127,00 |
| 63 | 20 | 52 | 40 | 80 | 8 1,40 | 20,063 | 127,00 |
| 63 | 25 | 65 | 45 | 110 | 10 2,40 | 25,063 | 129,00 |
| 63 | 32 | 72 | 56 | 110 | 10 2,70 | 32,063 | 129,00 |
| 80 | 6 | 25 | 15 | 80 | 3 1,75 | 6,080 | 148,00 |
| 80 | 8 | 28 | 20 | 80 | 4 1,90 | 8,080 | 148,00 |
| 80 | 10 | 35 | 25 | 80 | 5 2,10 | 10,080 | 148,00 |
| 80 | 12 | 42 | 30 | 80 | 6 2,10 | 12,080 | 148,00 |
| 80 | 14 | 44 | 32 | 80 | 6 2,30 | 14,080 | 148,00 |
| 80 | 16 | 48 | 36 | 100 | 6 2,50 | 16,080 | 148,00 |
| 80 | 18 | 50 | 38 | 100 | 6 2,50 | 18,080 | 148,00 |
| 80 | 20 | 52 | 40 | 100 | 8 2,70 | 20,080 | 148,00 |
| 80 | 25 | 65 | 45 | 100 | 10 2,80 | 25,080 | 159,00 |
| 80 | 32 | 72 | 56 | 110 | 10 2,85 | 32,080 | 159,00 |
| 80 | 40 | 80 | 60 | 120 | 10 2,98 | 40,080 | 169,00 |
| 100 | 6 | 25 | 15 | 80 | 3 3,00 | 6,100 | 156,00 |
| 100 100 | 8 10 | 28 35 | 20 25 | 80 80 | 4 3,20 5 3,40 | 8,100 10,100 | 156,00 156,00 |
| 100 | 12 | 42 | 30 | 80 | 6 340 | 12100 | 15600 |
| 100 | 14 | 44 | 32 | 80 | , 6 3,50 | , 14,100 | , 156,00 |
| 100 | 16 | 48 | 36 | 100 | 6 3,80 | 16,100 | 156,00 |
| 100 | 18 | 50 | 38 | 100 | 6 3,80 | 18,100 | 156,00 |
| 100 | 20 | 52 | 40 | 100 | 8 3,90 | 20,100 | 156,00 |
| 100 100 | 25 32 | 65 72 | 45 56 | 100 100 | 10 3,90 10 420 | 25,100 32100 | 160,00 16000 |
| 100 | 40 | 80 | 60 | 110 | , 10 4,60 | , 40,100 | , 173,00 |
