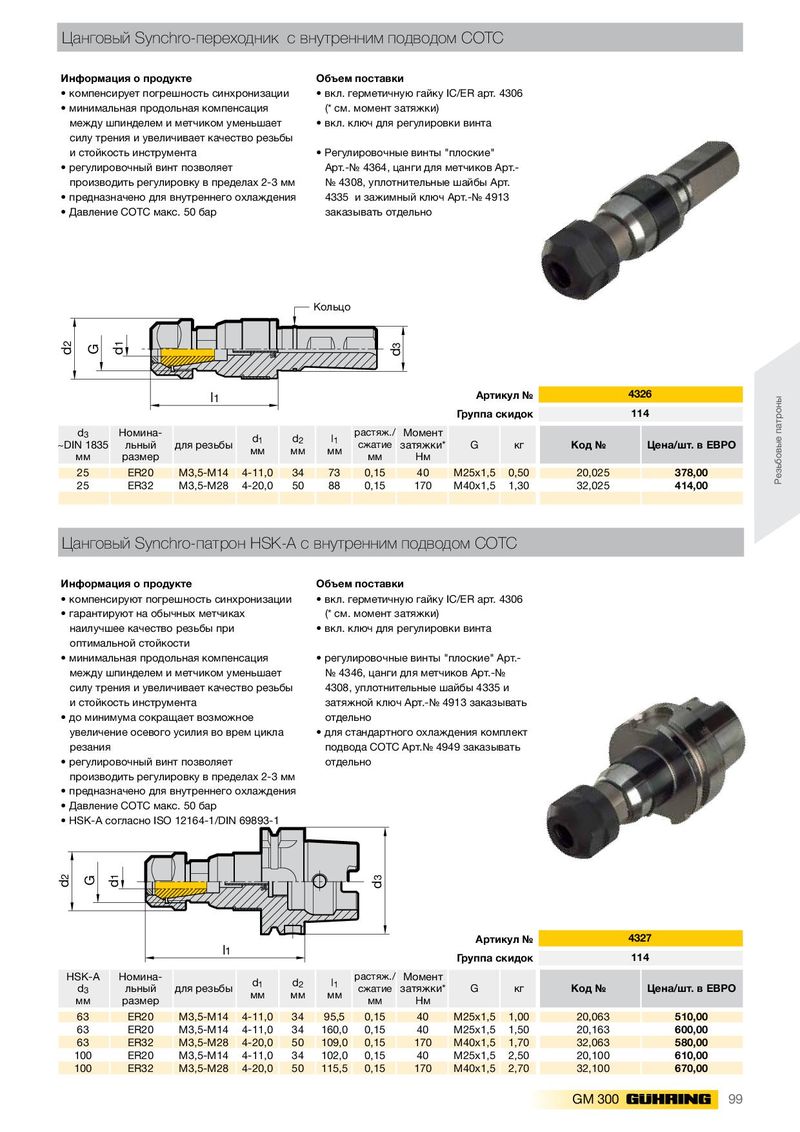

Цанговый Synchro-переходник с внутренним подводом СОТС Информация о продукте Объем поставки • компенсирует погрешность синхронизации • вкл. герметичную гайку IC/ER арт. 4306 • минимальная продольная компенсация (* см. момент затяжки) между шпинделем и метчиком уменьшает • вкл. ключ для регулировки винта силу трения и увеличивает качество резьбы и стойкость инструмента • Регулировочные винты "плоские" • регулировочный винт позволяет Арт.-№ 4364, цанги для метчиков Арт.- производить регулировку в пределах 2-3 мм № 4308, уплотнительные шайбы Арт. • предназначено для внутреннего охлаждения 4335 и зажимный ключ Арт.-№ 4913 • Давление СОТС макс. 50 бар заказывать отдельно Кольцо d2 G d1 d3 l1 Артикул № 4326 Группа скидок 114 d 3 Номина- растяж./ Момент d 1 d 2 l 1 ~DIN 1835 льный для резьбы сжатие затяжки* G кг Код № Цена/шт. в ЕВРО мм мм мм мм размер мм Нм 25 ER20 M3,5-M14 4-11,0 34 73 0,15 40 M25x1,5 0,50 20,025 378,00 Резьбовые патроны 25 ER32 M3,5-M28 4-20,0 50 88 0,15 170 M40x1,5 1,30 32,025 414,00 Цанговый Synchro-патрон HSK-A с внутренним подводом СОТС Информация о продукте Объем поставки • компенсируют погрешность синхронизации • вкл. герметичную гайку IC/ER арт. 4306 • гарантируют на обычных метчиках (* см. момент затяжки) наилучшее качество резьбы при • вкл. ключ для регулировки винта оптимальной стойкости • минимальная продольная компенсация • регулировочные винты "плоские" Арт.- между шпинделем и метчиком уменьшает № 4346, цанги для метчиков Арт.-№ силу трения и увеличивает качество резьбы 4308, уплотнительные шайбы 4335 и и стойкость инструмента затяжной ключ Арт.-№ 4913 заказывать • до минимума сокращает возможное отдельно увеличение осевого усилия во врем цикла • для стандартного охлаждения комплект резания подвода СОТС Арт.№ 4949 заказывать • регулировочный винт позволяет отдельно производить регулировку в пределах 2-3 мм • предназначено для внутреннего охлаждения • Давление СОТС макс. 50 бар • HSK-A согласно ISO 12164-1/DIN 69893-1 d2 G d1 d3 Артикул № 4327 l1 Группа скидок 114 HSK-A Номина- растяж./ Момент d 1 d 2 l 1 d 3 льный для резьбы сжатие затяжки* G кг Код № Цена/шт. в ЕВРО мм мм мм мм размер мм Нм 63 ER20 M3,5-M14 4-11,0 34 95,5 0,15 40 M25x1,5 1,00 20,063 510,00 63 ER20 M3,5-M14 4-11,0 34 160,0 0,15 40 M25x1,5 1,50 20,163 600,00 63 ER32 M3,5-M28 4-20,0 50 109,0 0,15 170 M40x1,5 1,70 32,063 580,00 100 ER20 M3,5-M14 4-11,0 34 102,0 0,15 40 M25x1,5 2,50 20,100 610,00 100 ER32 M3,5-M28 4-20,0 50 115,5 0,15 170 M40x1,5 2,70 32,100 670,00 GM 300 99
